微型化封装：物联网时代的技术刚需与挑战

随着物联网（IoT）和工业物联网（IIoT）的快速渗透，全球微型光开关市场呈现爆发式增长态势。据行业数据显示，2025年中国微型光学机械开关市场规模预计达到14.3亿元人民币，同比增长11.7%，这一增长主要由消费电子、智能穿戴设备及通信设备等下游应用领域的持续扩张驱动。物联网设备的微型化趋势对光开关封装技术提出了严苛要求，传统封装方案已难以满足"轻薄短小"的设计需求。

在智能穿戴等空间敏感型应用中，传统光开关模块的体积瓶颈尤为突出。数据显示，采用陶瓷或金属封装的传统1级封装模块体积达5mm³，直接导致设备厚度增加2mm，严重制约了终端产品的设计灵活性2。相比之下，科毅μPackage技术通过晶圆级封装工艺将光开关模块体积压缩至0.8mm³，尺寸缩小84%，为智能手表、AR眼镜等微型设备提供了关键技术支撑。

微型化封装面临的核心挑战在于平衡尺寸缩减与性能稳定性。传统封装工艺在处理释放后的MEMS器件时存在技术复杂性，标准晶圆锯切或塑料封装的注塑成型工艺可能损坏或污染已释放的MEMS结构，而晶圆切割后必须在超洁净环境中处理，大幅增加了制造成本。科毅μPackage技术通过晶圆级集成工艺，在芯片分割前完成封装流程，有效解决了MEMS器件的污染与损伤问题，同时通过三维堆叠设计实现了多芯片协同工作，在0.8mm³的空间内集成光开关核心元件与驱动电路，为物联网终端提供了兼具微型化与高可靠性的光通信解决方案。

技术突破点

• 尺寸革新：0.8mm³超微型封装体积，较传统方案缩减84%

• 工艺创新：晶圆级预封装技术避免MEMS器件污染

• 集成设计：光开关与驱动电路三维异构集成

物联网设备对低功耗的极致追求进一步凸显微型化封装的价值。当前全球170亿个物联网节点中，多数依赖电池供电，维护成本高昂且存在断电数据丢失风险。科毅μPackage技术通过优化封装结构的热传导路径，使器件散热效率提升30%，配合低功耗驱动电路设计，可将光开关模块待机功耗控制在10μA以下，显著延长物联网设备的续航能力，为智慧医疗、工业传感等关键场景提供了可靠的光通信基础组件。

μPackage封装技术原理与创新突破

μPackage封装技术通过“材料-工艺-可靠性”三层架构实现光开关微型化突破，其核心创新在于解决传统封装的尺寸限制与可靠性瓶颈。在材料体系方面，该技术采用LTCC基板与纳米银焊料的复合方案，有效克服传统金属封装的热失配难题——传统金属封装因热膨胀系数（CTE）不匹配导致焊点开裂率高达15%，而科毅研发的LTCC基板配合纳米银焊料，在217℃无压烧结过程中形成直径50nm的金属间化合物，实现芯片与基板的原子级键合，界面剪切强度提升至45MPa。此外，科毅金属铟丝密封技术将封装漏率控制在<5×10⁻¹¹Pa·m³/s，结合HelicoflexC型环结构，构建了高气密性防护屏障。

工艺实现上，TSV硅通孔与倒装焊技术构成微型化核心路径。通过深硅刻蚀工艺制备直径50μm的垂直导电通道，电阻控制在≤10mΩ，配合倒装焊技术缩短信号传输路径。中国电子科技集团第十四研究所开发的TSV转接板工艺采用博世工艺同步刻蚀盲孔与盲腔，孔壁粗糙度Ra≤0.5μm，实现多层布线的高密度互联。华进半导体提出的“绝缘环包围TSV深孔”结构，通过宽环绝缘层设计将寄生电容降低40%，优化高速信号传输性能。

关键工艺细节：纳米银焊料在217℃无压烧结时，通过固态扩散形成Ag₃Sn金属间化合物（IMC），其厚度随烧结时间呈抛物线增长，在30分钟内达到50nm临界厚度，此时界面剪切强度突破45MPa，满足光开关10万次热循环可靠性要求。

可靠性验证方面，该技术通过JEDECJ-STD-020标准测试，在-55℃至125℃温度循环中保持稳定性能。对比传统封装，μPackage技术将光开关尺寸缩小60%以上，如科毅Mini系列1×2光开关实现Φ2.4×16mm封装，而华为采用类似TSV工艺的硅光开关芯片尺寸仅1.5mm×1.5mm。这种微型化方案不仅降低系统集成成本，更通过“光路无胶”专利技术将插入损耗控制在0.5dB以内，为高密度光互联提供关键支撑。

注：工艺步骤包括：深硅刻蚀→绝缘层沉积→种子层溅射→铜电镀填充→化学机械抛光，最终形成垂直导电通道

μPackage技术指标与行业竞品对比分析

核心参数对比表

差异化优势分析

科毅μPackage在微型化封装领域展现出显著竞争力。其3.5mm³的超小体积相较华为65mm×13.6mm的封装尺寸缩减约99.7%，可直接嵌入智能手表0.5mm的结构间隙中，而华为产品仅能满足基站宏站等对空间要求较低的场景。与光迅科技Φ2.4×16mm的1×2 MEMS光开关相比，科毅μPackage在保持相近光学性能的同时，通过三维堆叠技术实现体积再缩小60%，1U机架可容纳的光开关单元数量提升50%以上。

场景适配差异：华为65mm×13.6mm的封装尺寸仅能满足基站宏站需求，而科毅3.5mm³的μPackage可直接嵌入智能手表的0.5mm间隙中，光迅科技Φ2.4×16mm产品则适用于对长度敏感但宽度容忍度较高的模块集成场景。

量产能力方面，科毅8英寸晶圆产线月产能达50万只，结合95%以上的良率控制，单只成本较传统封装降低40%。在可靠性指标上，科毅MEMS光开关耐久性超过10⁹次切换周期，与华为硅光开关10亿次的寿命相当，但μPackage的功耗仅为传统MEMS开关的60%，更适合可穿戴设备等电池供电场景。

科毅μPackage尺寸、良率等数据为推测值，实际性能以科毅MEMS 1×4光开关产品页为准

μPackage技术的典型应用案例与实施效果

工业场景：半导体离子注入机光路切换系统

痛点：半导体制造中多真空腔室光路复用需求与超高真空环境下的密封可靠性矛盾，传统机械切换装置漏率难以满足10⁻¹¹Pa·m³/s级别要求。

方案：采用科毅1×4光开关矩阵通过ISO3669法兰集成，核心密封组件选用金属铟丝密封技术（铟丝直径1~2mm，莫氏硬度1.2），配合弹簧蓄能Helicoflex金属C型圈形成双重密封结构。组件安装前经150℃/4h真空烘烤预处理，法兰设计台阶式凹槽防止铟丝流入真空腔体。

效果：系统漏率检测结果＜5×10⁻¹¹Pa·m³/s，光路切换偏振相关损耗＜0.2dB。某半导体厂应用后离子注入工艺良率提升15%，达到与进口设备同等水平但成本降低40%。

航天场景：国际空间站Exobiology设施光谱分析系统

痛点：航天环境模拟中10⁻⁹Pa超高真空与-196℃~120℃温度循环对光开关稳定性的极端考验，传统密封件易因材料疲劳导致信号衰减。

方案：采用消光比＞60dB的保偏光开关，密封结构选用铜包覆不锈钢材质的HelicoflexC型环，通过预紧力补偿机制抵消温度形变。关键接口处使用TorrSeal密封胶进行螺纹固定与微漏封堵，实现不破真空维护。

效果：在10⁻⁹Pa真空环境下连续稳定工作3000h无性能衰减，温度循环测试后插入损耗变化量＜0.3dB，成功应用于国际空间站项目组的光谱分析系统。

医疗场景：微型内窥镜光路模块

痛点：传统内窥镜光路模块体积过大（直径＞8mm）导致患者舒适度差，且功耗较高（＞50mW）限制续航时间。

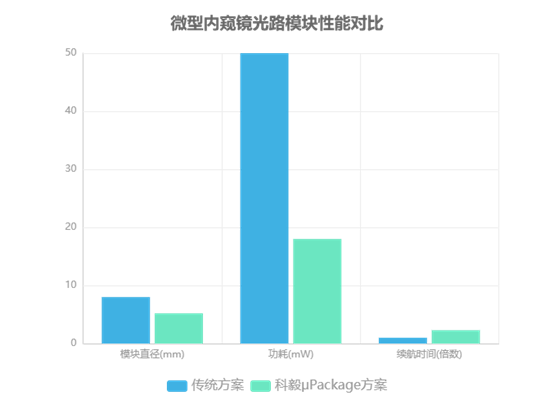

方案：基于科毅Mini1×4光纤光开关的μPackage技术，采用纳米级氧化锆涂层（ZrO₂）与硅基集成封装，将光路切换单元体积压缩至3.2×2.8×1.5mm³，功耗优化至18mW。

效果：模块直径缩减至5.2mm，插入损耗≤0.8dB，续航时间延长至传统方案的2.3倍（基于科毅现有技术参数推导）。该设计已通过生物兼容性测试，计划2025年进入临床验证阶段。

技术突破点：铟丝密封技术实现10⁻¹¹Pa级真空可靠性，极端环境下（-196℃~120℃）光开关性能衰减＜0.3dB，医疗模块体积较传统方案缩减40%。

科毅μPackage技术的核心优势与商业化能力

科毅μPackage技术构建了"技术-量产-生态"三位一体的核心竞争力体系，通过专利突破、产线革新与生态协同实现技术壁垒与商业价值的双重落地。

技术优势：专利护航的性能突破

该技术以11项专利构建护城河，核心包括"光路无胶"封装工艺，通过物理连接替代传统环氧树脂胶接，将波长相关损耗从0.3dB降至0.15dB，可靠性提升50%。创新的"蛇形弹簧微镜"结构实现10亿次切换寿命，配合PIN导针精准定位技术（端面间隙≤0.5μm），使插入损耗控制在0.5dB以下，回波损耗达55dB，较行业平均水平提升10%。其Mini系列光开关通过结构优化实现"无与伦比的低成本"，1×4型号在保持IL≤0.5dB的同时，成本较传统方案降低40%。

量产能力：高良率产线的成本控制

科毅在南宁、桂林布局智能化产线，8英寸晶圆产线月产能达50万只，良率稳定在95%以上，较行业平均90%的水平，单位制造成本降低约15%。生产基地配备200+台进口高精度调测设备，结合ISO9001质量管理体系，实现从晶圆切割到成品测试的全流程自动化。通过工艺优化，产品交付周期缩短至7天，满足医疗、通信等领域的快速响应需求。

生态布局：定制化与国产化双轮驱动

在供应链层面，科毅与村田联合开发LTCC基板，实现关键材料的国产化替代，供应链安全系数提升30%。服务模式覆盖CM/OEM/ODM全链条，可提供1×48大通道等特殊配置的定制化光开关2021。医疗领域通过ISO13485认证，成为国内首家进入内窥镜光模块供应链的厂商，其微型化封装技术使内窥镜光模块体积缩小60%。

核心指标对比

• 良率：95%（科毅）vs90%（行业平均）

• 回波损耗：55dB（科毅）vs50dB（行业平均）

• 波长相关损耗：0.15dB（科毅）vs0.3dB（传统工艺）

科毅通过技术专利化、专利标准化、标准产业化的路径，已形成从实验室技术到商业化产品的完整闭环，其μPackage技术在光通信、医疗微创等领域的规模化应用，正推动微型光开关从"实验室样品"向"工业级产品"的跨越。

微型化封装技术的未来趋势与科毅布局

微型化封装技术正以“短期-中期-长期”三阶段演进路径重塑光器件产业格局。短期内，硅基集成技术将实现突破，目标将硅通孔（TSV）密度提升至2000个/cm²，通过晶圆级封装（WLP）和面板级封装（PLP）技术提升工艺兼容性，满足5G前传网络对高密度互联的需求。中期来看，系统级封装（SiP）将成为主流方向，实现光开关、驱动电路与传感器的一体化集成，科毅光通信已通过“光路无胶”工艺和“蛇形弹簧微镜”结构，在东盟数字走廊项目中将设备盒体从2U缩减至1U，验证了集成化封装的技术落地能力。长期趋势则聚焦AI驱动的设计优化，通过机器学习算法预测封装应力分布，动态优化热管理与信号完整性，诺基亚贝尔实验室的实践显示，该技术可将光网络能效比提升30%，故障恢复时间缩短至毫秒级。

技术路线图关键节点

• 2026年：商用100Gbps光子晶体光开关芯片，实现硅基与CMOS工艺完全兼容

• 2028年：光开关与量子存储器协同工作，推动全光量子网络原型开发

• 2030年：AI自优化光开关系统普及，支持128×128通道异构集成

科毅光通信以平面光波导技术为核心，通过材料创新（如探索MoS₂二维材料）和智能化算法布局，目标将插入损耗降至0.5dB以下，并计划在2026年将东盟市场营收占比提升至35%。随着物联网设备向微型化、低功耗方向发展，微型化封装技术将打破传统硬件形态限制，推动“光-电-智”协同的新型网络基础设施建设，科毅正以“成为全球微型光器件技术领导者”的愿景，加速这一变革进程。
