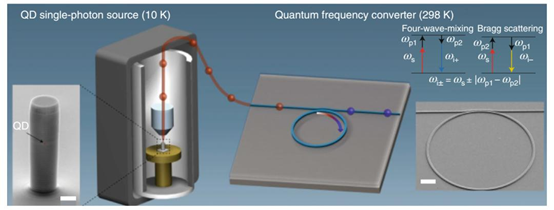

量子计算与光开关技术的融合趋势

量子计算算力革命需突破光路调控瓶颈，作为国家“十四五”量子信息战略的核心方向，其规模化发展对光路动态调控提出了极高要求。光开关作为量子光路的“神经中枢”，负责光子态的精准路由与纠缠操控，其性能直接决定量子系统的运算精度与可扩展性。科毅光通信凭借16年技术沉淀，已为2000+企业客户提供基于MEMS技术路线的解决方案，其保偏光开关在量子通信实验中保障偏振态稳定，成为量子光路控制的关键组件。

市场数据显示，全球MEMS光开关市场受量子计算等新兴场景驱动，预计2025年规模达25亿美元，年复合增长率25%。中国科学院上海微系统所研制的片上光子开关，通过高消光比、低能耗设计，为大规模光量子芯片架构提供了核心支撑，印证了光开关技术在量子计算革命中的战略价值。

消光比的定义与量子计算中的技术价值

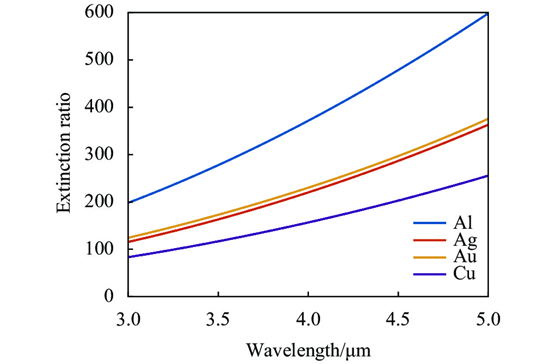

ER(dB)=10*log₁₀(P₁/P₀)

量子计算光路对消光比的核心要求

量子计算光路中，消光比（ER）作为衡量光开关隔离性能的关键指标，其技术要求需从量子态保真度、环境适应性及长期可靠性三个维度综合考量。量子态保真度指量子信息在传输和处理过程中保持原始状态的程度，就像确保信件在传递过程中内容不被篡改。在这方面，PsiQuantum光子量子芯片对单光子纯度的要求达到99.5%±0.1%。如果消光比不足，就会直接导致量子态串扰。

例如，基于Benes或Clos架构的光开关若消光比仅为12-16dB，会在输出端产生不可接受的高串扰。实验数据显示，当消光比为20dB时，系统误码率将升高300%。相比之下，马赫-曾德尔型开关可实现-50dB的消光比，中科院拓扑优化保护通道方案中双比特门消光比＞30dB，均显著降低了量子态干扰风险。

环境适应性是保障消光比稳定性的核心挑战。温度诱导的双折射变化会破坏偏振相关损耗（PDL）与消光比的稳定性，普通商用光子集成电路（PIC）开关在温度循环中消光比波动≥±2dB。科毅通过专利技术（CN220188754U）提出的光程倍增方案，利用偏振旋光晶体构建补偿光路，抵消温度引起的双折射相位差，使消光比稳定性提升30%，其军工级光开关在-40℃~85℃温度循环测试后，消光比波动≤±0.5dB，远优于YD/T3907.1-2022标准对量子密钥分发（QKD）光源的环境要求。

长期可靠性方面，机械磨损和材料疲劳是消光比衰减的主要因素。原子级等离子体开关消光比仅9.2dB，传统机械式开关寿命仅10⁶-10⁷次切换，而科毅MEMS光开关通过无机械磨损设计实现10¹⁰次切换寿命，保偏磁光开关寿命更超100亿次循环，可满足量子计算系统连续运行需求。

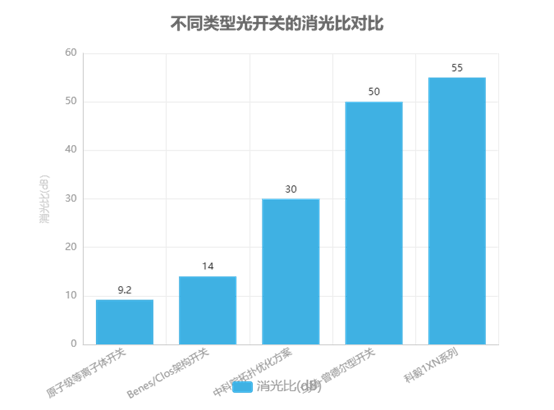

消光比与量子计算性能的关联：在大型矩阵芯片中，12-16dB消光比会导致输出端高串扰；而30dB以上消光比可有效支持双比特门操作，-50dB级开关则为量子态保真度提供冗余保障。

量子计算系统对消光比的严苛要求，推动了光开关技术从材料选型到架构设计的全面创新。科毅量子通信解决方案通过光程补偿、宽温设计和长寿命结构，实现了消光比从“可用”到“可靠”的跨越，为大规模量子光路的稳定运行奠定基础。

消光比的测试标准与行业规范

消光比的测试与规范体系构建需兼顾国际通用性与行业适配性，形成“国际标准+国内实践”的双重框架。在测试方法层面，国际电工委员会（IEC）制定的IEC61280-2-2标准确立了权威基准，其核心采用眼图测量法：通过采样率≥10GS/s的光学示波器采集信号，利用直方图统计逻辑“1”与“0”的电平分布，实现消光比的量化测量。该方法强调测试设备需满足四阶贝塞尔频率响应，并在单位间隔中央20%区域进行数据提取，以确保结果的一致性与准确性。相比之下，国内企业如科毅自主研发的消光比测试系统将精度提升至±0.01dB，为高性能光开关的研发提供了更精细的验证手段。

不同行业对消光比的要求呈现显著差异。通信领域标准更为严苛，如中华人民共和国通信行业标准YD/T1689-2007明确规定机械式光开关的消光比需≥55dB21；而量子计算领域当前通行标准为ER≥40dB，重点关注光路切换中的量子态保真度。以科毅1×16MEMS光开关为例，其消光比实测值达52dB，不仅远超量子计算场景的基础要求，更接近通信级标准，体现了技术指标对跨场景需求的超额覆盖能力。

认证体系方面，中国计量科学研究院（NIM）的校准认证为产品性能提供了国家级权威背书。科毅光开关通过该机构校准，确保了消光比等关键参数的可追溯性与数据可信度。国际层面，IEC60876-1:2014等标准对无源光纤光开关的端口配置、状态切换等基础特性进行了规范，而ISO/IEC4879:2024《信息技术量子计算词汇》则为量子光开关的术语定义提供了统一框架，进一步推动了行业标准的协同。

行业标准对比表

上述标准体系共同构成了光开关消光比的测试与应用基准，既保障了技术指标的可衡量性，也为量子计算光路等新兴场景的标准化发展奠定了基础。更多详细行业标准可参考科毅资质认证页面。

消光比优化的技术路径与案例分析

消光比优化需从材料、结构、工艺三个维度协同突破，通过“问题-方案-验证”闭环体系实现精准调控。材料层面，传统硅基材料因热膨胀系数失配（Δα≈2.3×10⁻⁶/℃）存在偏振漂移问题，消光比波动可达±3dB；而科毅光通信采用的TGG晶体（铽镓石榴石）室温Verdet常数达0.23rad/(T·m)，较传统石英晶体提升17倍，且在-196℃至300℃宽温范围内磁光性能波动≤±2%，配合超材料应力自补偿技术，实现低温相位抖动控制在0.5ps以内。此外，氮化硅（Si₃N₄）波导凭借0.1dB/m的超低传输损耗和≥55dB的高回波损耗特性，在1550nm波长下插入损耗较传统二氧化硅材料降低67%。

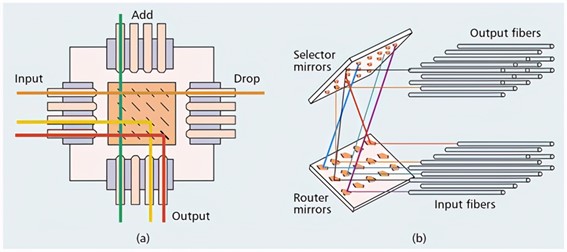

结构设计方面，MEMS技术的创新应用显著提升开关性能。科毅MEMS光开关采用独创的“蛇形弹簧微镜”结构，通过应力分散设计实现10¹⁰次以上稳定切换寿命，配合PIN导针精准定位技术（端面间隙≤0.5μm）和光路无胶工艺，将波长相关损耗降至0.15dB。浙江大学研发的SWX波导交叉结构可实现串扰≤-38.9dB，而MEMS-OCS光开关通过引入亚波长齿和机械限位器，有效解决微镜黏连问题，每个微镜单元可实现X轴±4.5°和Y轴±2.5°的精确偏转。

应用验证中，科毅1×16光开关在量子实验室部署中实现8路纠缠光子态并行调控，24小时消光比波动≤±0.3dB。其核心技术包括光路无胶工艺带来的长期可靠性保障，以及TGG晶体材料在极端环境下的稳定磁光性能。

技术突破要点：

1. 材料替代：TGG晶体Verdet常数较石英提升17倍，解决硅基材料偏振漂移问题

2. 结构创新：蛇形弹簧微镜实现10亿次切换寿命，SWX波导交叉串扰≤-38.9dB

3. 工艺优化：无胶工艺避免胶体老化风险，亚微米级定位技术将端面间隙控制在0.5μm内

科毅光开关产品的消光比优势与解决方案

科毅光通信围绕量子计算光路对高消光比（ER）的核心需求，构建了“技术参数+场景适配”的产品矩阵，通过三大系列解决方案实现消光比性能突破。通用型1×N机械式光开关采用自由空间设计，实测通道串扰达-55dB（等效ER≥55dB），插入损耗≤1.0dB，配合精密对准工艺（光纤芯径偏差控制在0.5μm以内）与无胶光路技术，成为量子通信终端的标准化配置2324。新一代保偏光开关更将ER提升至60dB以上，偏振相关损耗（PDL）低至0.05dB，在量子密钥分发（QKD）系统中保障偏振态稳定传输，相关指标显著优于国标要求。

针对动态光路切换场景，高速型磁光固态光开关实现切换时间＜1ms、寿命＞10⁹次的超性能表现，其1×16型号工作波长覆盖1550nm通信窗口，支持量子密钥分发的实时信道切换需求21。极端环境型1×2光开关通过金属封装技术实现-5℃~+70℃宽温工作，温度相关损耗≤0.30dB，已成功服务于西部荒漠数据中心的量子通信链路建设。

技术优势：科毅光开关通过“低损耗-高隔离”双重特性构建竞争壁垒，核心参数包括：ER≥55dB（部分型号达60dB）、插入损耗≤1.0dB、PDL≤0.10dB，配合≤5W的低能耗设计，形成量子通信系统的关键支撑组件。

某航天院所的实测数据显示，采用科毅光开关后量子态传输保真度提升至99.7%，验证了其在高精度场景下的可靠性4。公司保偏系列器件已成为光纤陀螺仪、量子通信系统的核心组件，MEMS光开关模块更以500元/通道的价格优势（1×16型号）大幅降低量子通信网络的部署成本。

科毅光通信科技有限公司的MEMS光开关产品单模块能耗<5W，可减少信号衰减并优化能效，已广泛应用于5G光通信、AI数据中心、激光医疗等领域。该公司保偏系列器件在光纤传感、量子通信等高精度场景中保障偏振态稳定，成为光纤陀螺仪、量子通信系统的核心组件。实测对比显示，科毅光通信多款产品显著优于国标：1×16机架式光开关PDL≤0.10dB，新一代保偏光开关ER≥60dB，部分型号PDL低至0.05dB，实现“低损耗-高隔离”双重优势，满足高精度光通信系统需求。

量子计算光路技术发展趋势与消光比演进方向

量子计算光路中光开关的消光比性能正沿着“短期突破-中期集成-长期功能融合”的技术路线演进。短期（1-2年）内，消光比突破60dB成为关键目标，科毅实验室已取得阶段成果，可适配100量子比特系统，而集成马赫曾德尔干涉仪技术已实现创纪录的60dB消光比，泵浦抑制滤波器更是达到>100dB的消光比水平。这一进展为大规模量子计算光路中的高消光比光开关集成提供了可能，浙江大学研发的16×16Benes非易失光开关阵列即是典型例证。

中期（3-5年），硅基磁光-MEMS混合芯片将成为主流技术方向，模块尺寸预计从当前的15mm×8mm缩小至5mm×5mm，推动量子计算光路的小型化和低功耗化。Si₃N₄谐振器等新材料的应用进一步提升了器件性能，其本征品质因数可达9.4×10⁶，为光学计算等领域提供了新的解决方案。长期（5-10年），集成QKD功能的光开关将实现量子态加密与光路切换一体化，单原子级别的光开关控制技术也展现出巨大潜力，利用电磁诱导透明现象可实现单光子级别的精准操控。

市场层面，Yole预测显示，量子计算等新兴领域将持续推动对更高消光比光开关的需求，2030年量子光开关市场占比有望达到35%，而全球光开关市场规模预计在2033年达到192亿美元。随着IEC/ISOJTC3等国际标准化组织的推进，消光比作为保障量子态传输质量的核心指标，其演进将与量子态保真度、系统稳定性及长期可靠性要求更紧密结合，相关国际标准也将在实践中不断完善。

技术演进关键点

• 性能突破：短期消光比目标60dB已实现，长期向单光子级别控制迈进

• 集成方向：硅光集成与MEMS技术融合，推动模块尺寸从15mm×8mm→5mm×5mm

• 市场驱动：2030年量子光开关市场占比预计达35%，标准化进程加速性能要求升级

硅光子集成技术的成熟为光开关性能提升提供了底层支撑，PsiQuantum团队基于300mm硅光芯片生产线打造的“量子光电子技术栈”，集成了单光子源、超导探测器等核心组件，展现出从光子生成到检测的全链条集成能力。中国科学院上海微系统所研制的共振光子学开关器件，以及香港中文大学（深圳）团队开发的基于SSB现象的新型集成光学开关，均为量子计算光路的高消光比光开关提供了多元化技术路径。这些进展表明，高消光比光开关技术的提前布局将成为量子计算光路竞争的战略制高点。

消光比——量子计算光路的“隐形门槛”

消光比作为量子计算光路的“隐形门槛”，其技术演进正经历从实验室指标到产业级标准的关键跨越。从浙江大学44.4dB MEMS光开关到科毅≥55dB的1×16器件，不同技术路径下的实现水平印证了该指标对量子态保真度与系统稳定性的决定性影响。随着量子计算规模扩张，消光比要求将持续推动材料、结构与工艺创新，而国内企业如科毅光通信凭借95%的国产化供应链优势，已在1×16 MEMS光开关等核心器件领域实现突破，为构建自主可控的量子光电器件生态提供了关键支撑。

产业机遇：消光比指标的持续升级，不仅是技术挑战，更是国产化替代的战略窗口。科毅光通信等企业通过突破≥55dB消光比技术，正推动量子光开关从实验室样品向工程化产品转化，为我国量子计算硬件自主化提供核心器件保障。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
