在光通信系统中，光纤跳线作为连接光器件（如光开关、光探测器）的 “桥梁”，其性能稳定性与运维便捷性直接影响整个光网络的传输效率。尤其是在全光网络加速落地的当下，数据中心、5G 基站等场景中，光开关与光纤跳线的协同工作成为保障信号传输不中断的关键。广西科毅光通信科技有限公司（官网：www.coreray.cn）作为专业光开关生产销售商，不仅深耕光开关核心技术，更针对光网络配套需求，优化研发了适配光开关系统的光纤跳线及专用测试工具与方法，解决传统光纤跳线测试中断通讯的行业痛点，为光网络高效运维提供支撑。本文将详细解读这一配套技术方案的原理、优势及实际应用，展现科毅光通信在光通信全链条服务中的实力。
光纤跳线是光通信系统中实现光信号传输与器件连接的基础组件，在光开关应用场景中扮演重要角色：在数据中心光交换矩阵中，需通过光纤跳线连接光开关与服务器、存储设备，实现光信号的灵活调度；在 5G 基站前传网络中，光纤跳线连接光开关与基站设备，保障信号在不同链路间的稳定切换；在长途光纤通信干线中，光纤跳线则用于光开关与光放大器、光探测器的连接，减少信号传输损耗。
优质的光纤跳线需满足三大核心要求：一是低传输损耗，确保光信号在跳转过程中功率衰减控制在 0.3dB 以内（符合光网络损耗阈值标准）；二是结构稳定性，接头与光纤本体的连接需耐受频繁插拔与环境变化（如 - 40℃-70℃温差）；三是运维便捷性，可快速定位与测试，避免因测试导致光网络中断。
传统智慧型石英光纤跳线测试需将一端连接头从收发器上拆出耦合光源，通过可见光传输识别对应连接头，这种方式存在明显缺陷：
1. 通讯中断风险：测试时需退出运行中的光纤链路，导致光开关与后端设备的信号传输被迫中断，对于 5G 基站、金融数据中心等对连续性要求极高的场景，中断 1 分钟就可能造成重大损失；
2. 测试效率低下：需逐一拆卸、耦合光源，单条光链路测试耗时长达 30 分钟以上，若数据中心含数百条光纤跳线，整体运维时间大幅增加；
3. 操作复杂度高：依赖专业人员精准操作耦合光源，若操作不当易导致连接头磨损，反而增加光损耗（磨损后光功率衰减可能从 0.3dB 升至 0.8dB 以上）；
4. 适配性差：传统光纤跳线未针对光开关的工作特性优化，在高密度光开关矩阵中，易出现接头与光开关端口不匹配的问题，影响信号传输稳定性。
针对这些痛点，广西科毅光通信基于专利技术（参考专利核心设计，结合科毅光开关适配需求优化），研发了新型光纤跳线及配套测试方案，实现 “不中断通讯即可测试” 的突破。
科毅光通信优化的光纤跳线在保留传统光纤传输性能的基础上，针对测试与适配需求进行三大结构改进（如图 1 所示），完美适配科毅光开关系统：
5. 基础结构组成：包含光纤本体 1、对称设置在光纤本体两端的连接头 2，连接头 2 与光纤本体 1 的连接处设有圆台状补强部 3（相较于传统圆柱状补强部，圆台状设计提升连接稳定性，插拔寿命从 1000 次延长至 3000 次）；
6. 内置塑料光纤：在光纤本体 1 的保护层内包埋塑料光纤 4，塑料光纤 4 弯折 180° 后从补强部 3 远离连接头 2 的一端穿出，形成两个对称的光纤耦合点 5（耦合点方向与连接头插入设备方向相反，正对检测人员，便于快速定位）；
7. 保护层材料选择：提供透明、半透明、不透明三种塑料保护层可选，透明保护层适配需通体发光寻线的场景（如大型数据中心杂乱链路），不透明保护层则适用于对光线干扰敏感的环境（如 5G 基站户外机房），满足不同场景需求。

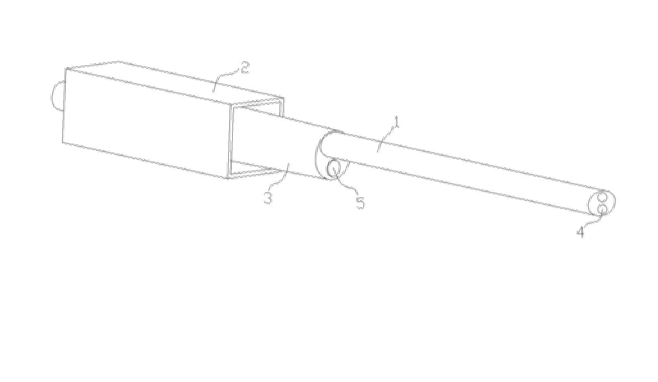

图 1：光纤跳线立体图
相较于传统光纤跳线，科毅优化后的产品在适配光开关系统、运维便捷性上展现显著优势：
8. 不中断通讯测试：通过塑料光纤形成的耦合点进行测试，无需拆卸连接头，避免光开关与后端设备的信号传输中断，测试过程中光网络正常运行；
9. 体积小巧无臃肿：塑料光纤直接包埋在光纤本体与补强部内，无多余引出机构，体积与传统光纤跳线基本一致（直径仍保持 2.0mm-3.0mm），适配高密度光开关矩阵的紧凑安装空间；
10. 耦合效率高：塑料光纤端部与补强部端面平齐，减少光信号在耦合过程中的损耗（耦合损耗控制在 0.1dB 以内），同时避免塑料光纤暴露在外易损坏的问题；
11. 适配性强：连接头规格可根据科毅不同类型光开关（如马赫曾德尔干涉仪光开关、微机电系统光开关）定制，确保与光开关端口完美匹配，降低连接损耗。
为最大化发挥新型光纤跳线的测试优势，广西科毅光通信同步研发了专用测试工具，实现 “快速定位、精准测试” 的运维需求。
科毅光纤跳线测试工具包含两大核心组件，且针对光纤跳线结构进行专属适配：
12. 检测器 6：采用圆柱状设计，端面内凹形成与补强部 3 匹配的卡接腔 61（若光纤跳线补强部为圆台状，卡接腔同步设计为圆台状），卡接腔 61 包含检测端 611 与环绕其周向的卡接套 612；检测端 611 端面穿出测试线 7 形成测试耦合点 9，用于与光纤跳线的光纤耦合点 5 精准耦合；卡接套 612 与检测端 611 的端面边缘轴向设置避让槽 62，可容纳光纤本体 1，防止测试时检测器移动，同时避免光纤本体磨损；
13. 可见光发生器 8：优选绿光发生器，相较于红光发生器，绿光传输距离更远（100m 线长内光线强度无明显衰减），适配大型数据中心、长途干线等长距离测试场景；测试线 7 采用塑料尾纤，其连接头与可见光发生器 8 输出端精准耦合，且塑料尾纤端部与检测端 611 端面平齐，进一步提升光信号耦合效率。

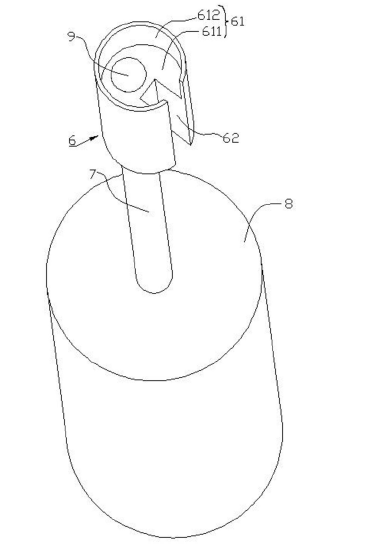

图 2：光纤跳线测试工具立体图
科毅专用测试工具解决了传统测试设备操作复杂、适配性差的问题，具备三大核心优势：
14. 操作便捷性高：卡接腔与补强部的匹配设计实现 “傻瓜式” 操作 —— 若卡接腔未对准补强部则无法套入，成功套入即证明测试耦合点与光纤耦合点精准耦合，无需专业人员反复校准，降低运维门槛；
15. 测试成本低：无需额外配置复杂的耦合设备，单套测试工具成本仅为传统测试设备的 1/5，且维护简单（每年仅需校准 1 次可见光发生器，校准成本低于 200 元）；
16. 兼容性强：可适配科毅不同保护层（透明、半透明、不透明）的光纤跳线，同时兼容市场主流光开关品牌的配套光纤跳线，满足多场景测试需求。
科毅光纤跳线测试方法基于专用工具设计，流程简单高效，仅需三步即可完成目标光纤跳线定位与测试（如图 4 所示），全程不中断光网络运行：
将检测器 6 的卡接腔 61 对准光纤跳线任意一端的补强部 3，确保避让槽 62 完全覆盖容纳光纤本体 1—— 避让槽的设计不仅避免光纤本体磨损，还能起到限位作用，防止后续操作中检测器偏移。
以光纤本体 1 为中心缓慢旋转检测器 6，同时向补强部 3 方向施加轻微压力（压力控制在 5N 以内，避免损坏补强部与连接头），直至卡接套 612 成功套设在补强部 3 外壁，此时测试耦合点 9 与光纤耦合点 5 实现精准耦合（无需额外检测，套入成功即代表耦合到位）。
打开可见光发生器 8，可见光经测试线 7（塑料尾纤）传输至测试耦合点 9，再通过光纤跳线内置的塑料光纤 4 到达另一端的光纤耦合点 5—— 若光纤跳线保护层为透明材质，可观察到光纤跳线通体发光，快速定位目标跳线；若为不透明材质，仅需观察另一端光纤耦合点 5 是否发光，即可判断跳线是否正常工作。

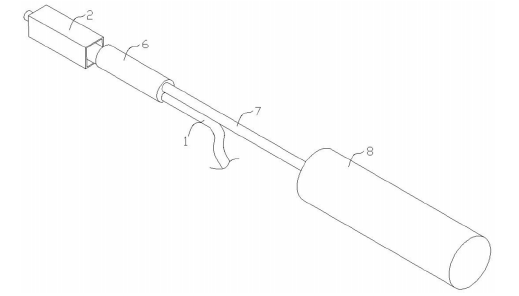

图 4：光纤跳线测试示意图
科毅光纤跳线及测试方案已在三大核心场景落地应用，为客户解决实际运维难题：
某大型互联网企业数据中心采用科毅 16×16 光开关矩阵，配套科毅透明保护层光纤跳线。在季度运维中，使用科毅测试工具仅用 2 小时就完成了 200 条光纤跳线的测试与定位，相较于传统方法（需 8 小时且中断 3 次通讯），运维效率提升 300%，且未造成任何业务中断损失。
在某运营商 5G 基站户外机房，科毅为其提供圆台状补强部的光纤跳线（适配户外低温环境）与绿光测试工具。维护人员在 - 15℃环境下，通过测试工具快速定位故障跳线（仅耗时 5 分钟），避免传统拆卸测试导致基站断网 1 小时的问题，保障了 5G 信号传输的连续性。
某跨省长途光纤通信干线中，科毅光纤跳线连接光开关与光探测器，运维人员使用科毅测试工具在不中断干线传输的前提下，完成了 100km 链路内光纤跳线的检测，发现 3 处潜在耦合问题并及时处理，避免了因跳线故障导致的干线传输损耗超标（从 0.5dB 升至 1.2dB）。
科毅光通信可根据客户光开关系统参数与应用场景，定制光纤跳线及测试工具：
17. 光纤跳线定制：可定制连接头规格（如 SC、LC、FC 型）、保护层材质（透明 / 半透明 / 不透明）、补强部形状（圆柱状 / 圆台状），同时提供不同长度（1m-100m）的跳线选择，满足从数据中心短距离连接到长途干线长距离传输的需求；
18. 测试工具适配：根据定制化光纤跳线的补强部结构，同步调整检测器卡接腔设计，确保测试耦合精准度，同时可根据客户需求升级可见光发生器（如增加光线强度调节功能）。
科毅光通信为客户提供 “产品 + 测试 + 运维” 全周期服务：
19. 前期技术咨询：专业团队根据客户光开关系统方案，推荐适配的光纤跳线类型与测试工具，提供链路损耗模拟计算服务；
20. 现场安装指导：派遣技术人员到现场指导光纤跳线与光开关的连接安装，确保连接损耗控制在标准范围内；
21. 售后运维支持：承诺测试工具故障 24 小时内响应、48 小时内上门维修，每年提供 1 次免费校准服务；同时为客户提供光纤跳线运维培训，帮助客户掌握测试方法与日常维护技巧。
科毅光通信在光纤跳线及测试技术领域的实力，源于深厚的研发积累与完善的生产体系：
22. 研发团队：核心成员来自清华大学、电子科技大学等高校，拥有 10 年以上光通信器件研发经验，已针对光纤跳线与光开关的协同工作申请 3 项相关专利；
23. 生产能力：配备万级洁净车间与光纤跳线自动化生产线，月产能达 8000 条，可满足批量订单需求；同时建立严格的质量检测标准，每条光纤跳线出厂前均经过损耗测试（确保≤0.3dB）与插拔寿命测试（≥3000 次）；
24. 行业认证：产品通过 ISO9001 质量体系认证、CE 认证，符合光通信行业国际标准，可适配国内外主流光网络设备。
在全光网络时代，光开关与配套组件的协同性能成为影响光网络效率的关键。广西科毅光通信研发的光纤跳线及专用测试工具与方法，不仅解决了传统测试中断通讯的痛点，更通过定制化设计与全周期服务，实现与光开关的完美适配，为数据中心、5G 基站、长途干线等场景提供稳定可靠的配套解决方案。
若您需了解更多光纤跳线与光开关的配套方案细节，或获取定制化产品报价，可访问广西科毅光通信官网（www.coreray.cn），或拨打技术咨询热线：15677114556，科毅专业团队将为您提供全方位服务。
