2025-11-02
在光通信技术高速发展的今天，光开关作为光网络中的关键器件，承担着光信号路由切换、光路重构的核心作用。其中，组播式光开关（MCS）凭借其点到多点的光通路传输能力，在密集波分复用、可重构光分插复用（ROADM）等高端光通信系统中得到广泛应用。本文将基于行业标准YD/T3023-2016，详细拆解组播式光开关的定义、分类及核心功能，帮助行业伙伴全面了解这一关键光器件。
组播式光开关（MulticastSwitch，简称MCS）是一种具备点到多点光信号传输能力的光开关器件，其核心特性是从任意下行端口输入的光信号，可同时从任意多个上行端口输出，实现灵活的光通路分配。

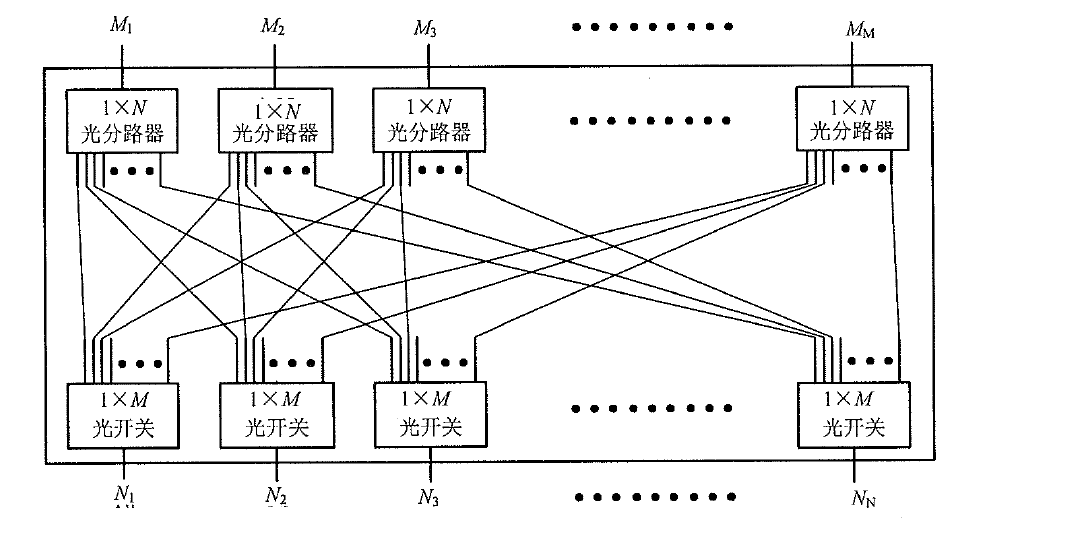

对于M×N端口的MCS器件，其光路功能可通过以下示意图清晰呈现：
图1 MCS 器件（光路〉功能示意
从结构来看，MCS器件由光分路器与光开关核心单元组成，下行端口与上行端口通过内部光路实现可控连通，既保证了光信号的高效传输，又具备灵活的切换能力。在实际应用中，端口数目是MCS器件的重要参数，指所有上行和下行端口的总数（即M+N，M为下行端口数，N为上行端口数）。
根据应用场景和技术特性，组播式光开关主要有以下四类分类方式，不同类型的MCS器件可满足多样化的光通信系统需求：
以下行端口数M和上行端口数N为核心，总体端口数为M+N。这种分类方式直接反映了MCS器件的信号传输容量，例如8×16端口的MCS器件，意味着具备8个下行输入端口和16个上行输出端口，可满足中大型光网络的信号分配需求。
即按“M×N”的具体数值分类，如1×4、2×8、4×16等规格。不同规格的器件针对性极强，例如1×4端口MCS适用于小型光分路系统，而4×16端口则更适合大型数据中心的光信号分发场景。
1. 不带光功率检测：基础款MCS器件，专注于光信号的路由与切换，成本较低，适用于对光功率监测无特殊要求的场景。
2. 带光功率检测：进阶款器件，可实时监测各端口的光功率变化，便于系统运维人员及时掌握光路状态，提升光网络的稳定性，广泛应用于核心光通信链路。
3. C波段（1527nm~1568nm）：应用最广泛的波段，适用于长距离光传输系统，具备损耗低、传输距离远的优势。
4. L波段（1569nm~1610nm）：扩展波段，可与C波段配合使用，提升光网络的传输容量，常用于超密集波分复用系统。
作为光通信系统的关键器件，MCS需满足以下五大核心功能，确保光信号传输的高效性、灵活性和稳定性：
MCS器件需具备M个下行端口和N个上行端口，且从1~M任意一个下行端口输入的光信号，可同时从1~N任意一个或多个上行端口输出。这种灵活的连通能力使得光网络可根据业务需求动态分配光路，提升资源利用率。
在端口切换过程中，MCS器件需确保不对非目标端口产生光功率干扰。这一功能可避免光路切换时出现信号串扰，保证光网络中其他业务的正常运行，是提升系统稳定性的关键。
MCS器件的端口功能不受光信号波长的影响，在其工作波长范围内，任意波长的光信号均可通过端口正常传输和切换。这一特性使得MCS可适配多样化的光通信系统，无需针对特定波长单独配置器件。
支持对指定光路的阻断，可有效隔离故障光路或闲置光路，避免无效光信号对系统造成干扰。阻断功能的可靠性直接影响光网络的故障自愈能力，是保障系统连续运行的重要支撑。
部分MCS器件支持各端口的光功率检测，可实时采集端口输入/输出光功率数据，为光网络的运维管理提供数据支撑。通过光功率检测，运维人员可及时发现光路损耗异常、信号衰减等问题，提升系统的运维效率。
基于其核心功能，MCS器件在光通信领域有着广泛的应用，主要包括以下场景：
5. 可重构光分插复用（ROADM）系统：用于光信号的灵活上下路分配，提升光网络的重构能力。
6. 数据中心光互联：实现数据中心内部服务器之间的高速光信号分发，支撑大规模数据传输。
7. 光纤接入网（FTTx）：用于骨干网与接入网之间的光信号分配，提升接入网的覆盖能力。
8. 光传输测试系统：作为测试核心器件，实现对不同光路的切换测试，提升测试效率。
组播式光开关（MCS）作为光通信系统中的关键器件，其定义、分类和功能特性直接决定了光网络的传输效率和灵活性。了解MCS器件的核心特性，对于光通信系统的设计、部署和运维具有重要意义。
选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
