上一篇文章我们介绍了组播式光开关（MCS）的定义、分类及核心功能，本文将基于行业标准YD/T3023-2016，深入解析MCS器件的技术要求、性能指标及测试方法，为光通信行业伙伴提供专业的技术参考。

一、组播式光开关（MCS）的工作条件要求

MCS器件的工作条件直接影响其运行稳定性和使用寿命，分为极限工作条件和推荐工作条件两类：

1.极限工作条件

极限工作条件是MCS器件可承受的临界环境参数，超出该范围可能导致器件损坏或性能严重下降，具体参数如下：

2.推荐工作条件

推荐工作条件是确保MCS器件稳定运行的最佳环境参数，在该条件下器件可发挥最优性能，具体参数如下：

在实际部署时，应尽量保证MCS器件在推荐工作条件下运行，避免长期处于极限条件下，以延长器件使用寿命。

二、组播式光开关（MCS）的核心性能指标

性能指标是衡量MCS器件质量的关键，以下为YD/T3023-2016规定的核心性能参数及要求：

1.端口相关指标

1.      下行端口数：不少于M个（具体数量根据器件规格确定）。

2.      上行端口数：不少于N个（具体数量根据器件规格确定）。

3.      工作波长范围：符合通信波长要求，通常为C波段（1527nm~1568nm）或L波段（1569nm~1610nm）。

2.损耗相关指标

4.      插入损耗：衡量光信号通过器件后的衰减程度，N≤4时最大值≤11dB；4<N≤8时最大值≤13.5dB；N>16时最大值≤4+10×lg(N)dB。

5.      阻断损耗：反映器件隔断光信号的能力，最小值≥40dB。

6.      插入损耗一致性：所有连通端口插入损耗的最大差值，N≤8时≤1.2dB；N>8时≤0.3+0.3×log₂(N)dB。

7.      波长相关损耗（WDL）：C或L波段内≤0.8dB，C或L波段中50GHz带宽内≤0.2dB。

8.      偏振相关损耗（PDL）：最大值≤0.5dB。

9.      回波损耗：任意端口≥45dB，确保光信号反射损耗小。

10.    端口隔离度：任意端口间最小值≥40dB，避免信号串扰。

11.    偏振模色散（PMD）：最大值≤0.5Ps，保证光信号传输的完整性。

12.    端口切换时间：最大值≤50ms，实现快速光路切换。

13.    寿命：切换频率不大于10Hz时，不少于10⁹次循环，确保长期稳定运行。

三、组播式光开关（MCS）核心性能指标测试方法

为确保MCS器件符合性能要求，需按照标准流程进行测试，以下为核心指标的测试方法：

1.插入损耗、阻断损耗等损耗类指标测试

（1）测试原理框图

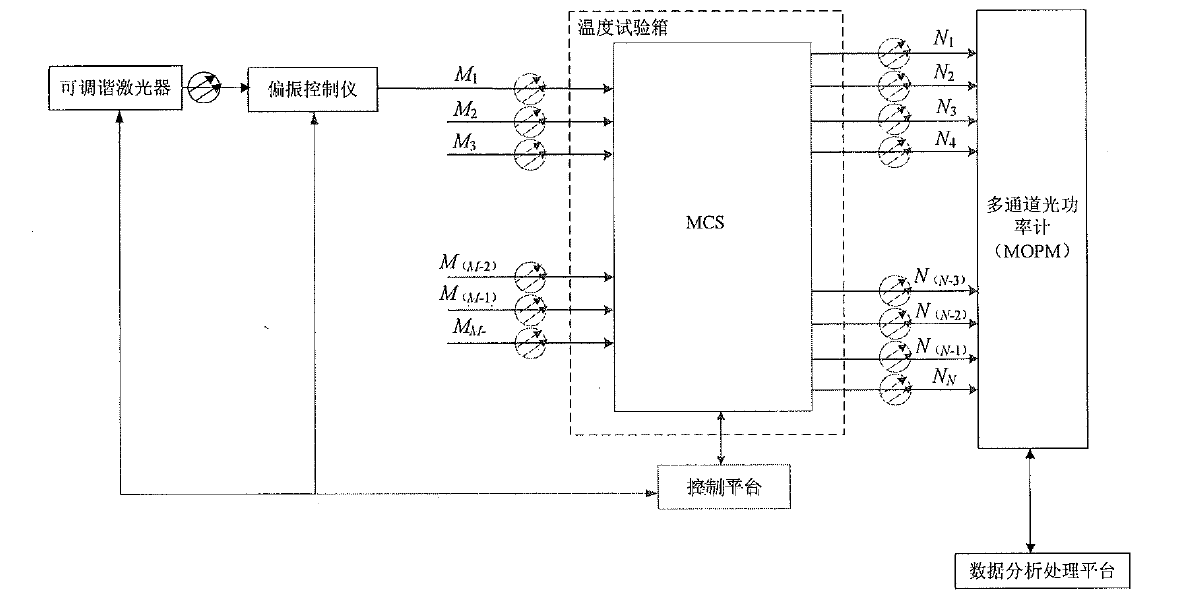

图1 插入损耗、阻断损耗、插入损耗一致性、波长相关损耗与偏振相关损耗测试原理框图

（2）核心测试步骤

1.      连接可调谐激光器、偏振控制仪与多通道光功率计（MOPM），校准并存储各通道参考功率。

2.      将MCS模块放入温度试验箱，设置常温（25℃）恒温30min后连接测试链路。

3.      控制MCS器件端口连通，扫描工作波长范围，计算插入损耗、波长相关损耗。

4.      调整偏振控制仪，测试偏振相关损耗。

5.      控制MCS进入阻断状态，测试阻断损耗。

6.      分别设置低温（-5℃）和高温（60℃）环境，重复上述测试，取极端值作为最终指标。

2.端口隔离度测试

（1）测试原理框图

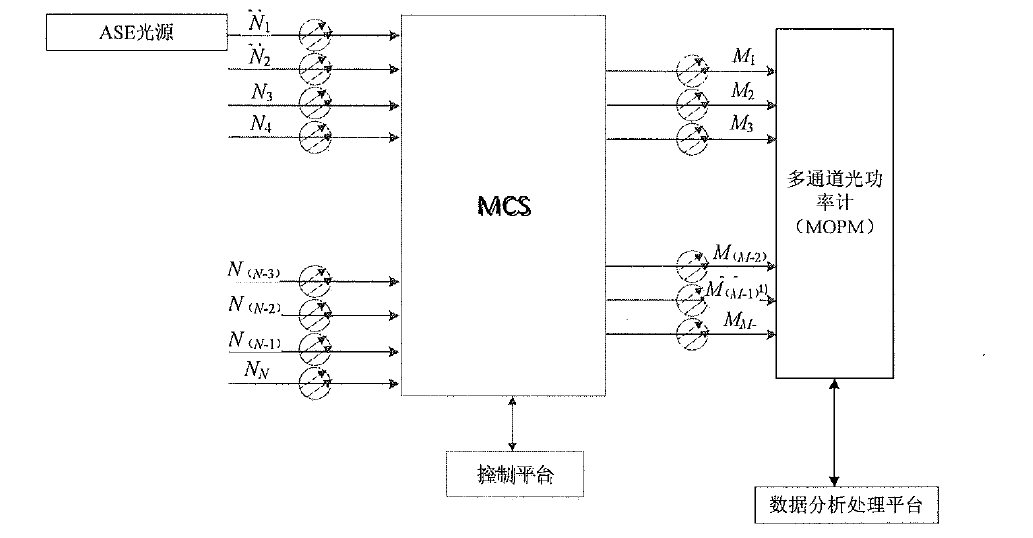

图2 端口隔离度测试原理框图

（2）核心测试步骤

1.      按框图连接ASE光源、MCS器件与多通道光功率计。

2.      指定MCS器件某组端口连通，读取指定端口与非指定端口的光功率值，计算端口隔离度。

3.      依次测试所有端口组合，取最小值作为端口隔离度指标。

3.端口切换时间测试

（1）测试原理框图

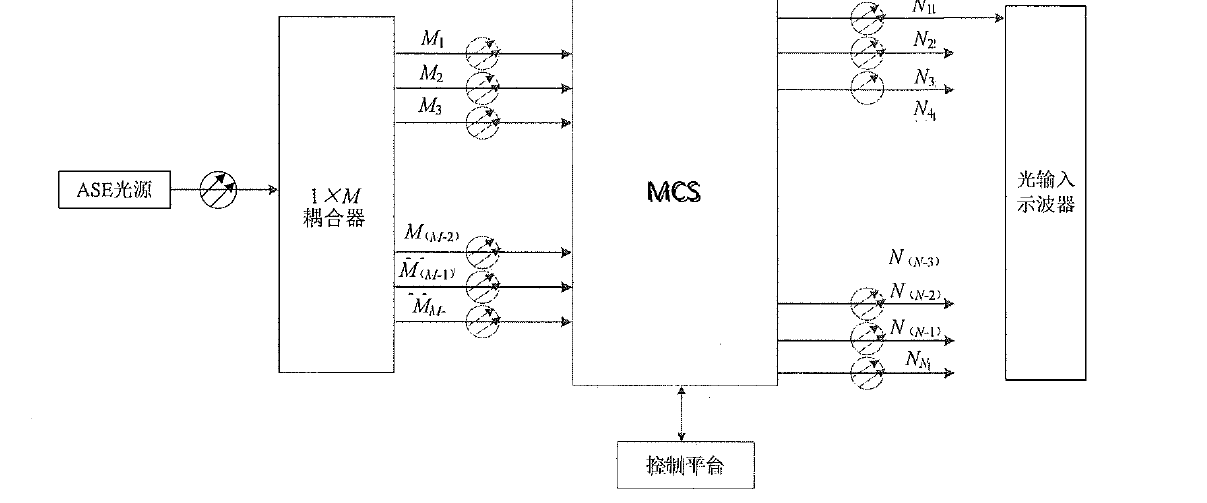

图3 端口切换时间）WIJ试原理框图

（2）核心测试步骤

1.      按框图连接ASE光源、MCS器件、耦合器与示波器。

2.      控制N端口中的第一端口按顺序轮询连通所有M端口，记录示波器上的切换时间，取最长时间作为该端口切换时间。

3.      依次测试所有N端口，取最大值作为端口切换时间指标。

通过标准化测试，可全面验证MCS器件的性能，确保其满足光通信系统的应用要求。
