技术核心，光开关矩阵的三大实现路径

光开关矩阵的技术实现，直接决定了其性能上限与应用场景。目前，市场上成熟且广泛商用的技术主要分为三类，它们分别基于不同的物理原理与机械结构。

首先是基于MEMS技术的光开关矩阵。它通常被称为MOEMS（微光机电系统）。其核心原理是通过静电力或电磁力驱动微镜运动，从而改变光路方向。

这种技术又可细分为二维与三维两种架构。二维MEMS光开关的每个交叉点都对应一个微镜，结构简单、损耗较低，但扩展性受限制。

三维MEMS开关则利用输入与输出两端的微镜阵列，通过精确的角度偏转实现任意端口间的连接，虽控制复杂，但能轻松实现大规模交叉容量。

其次是压电光束导向技术，亦称直接光束控制技术。该技术的设计哲学非常直接：移动光纤准直器本身，使需要连接的两个准直器精确对准在同一直线上，让光信号“直通”，无需任何反射元件。

其驱动力来源于压电陶瓷的逆压电效应——在电压作用下，陶瓷体会发生微米级形变，借此推动准直器进行精密位移。

最后是自动光耦合技术。这是一种最接近传统光纤熔接或连接器插拔理念的技术。它通过高精度步进马达，驱动两个特制光纤连接头进行物理接触与锁定，直接建立光路。

由于光信号在连接界面直接传输，不经过透镜、反射镜等任何光学元件，因此从理论上讲，其光信号传输的本征损耗最低。

结构与原理，深入剖析三种技术的运作机制

理解不同技术的内部结构，是辨析其性能差异的关键。下面我们通过示意图和原理描述，逐一拆解。

1.MEMS技术：微镜的舞蹈

二维MEMS开关就像一个庞大的微型镜子阵列。每个微镜只有两个状态：“升起”（反射状态）或“落下”（直通状态）。

当微镜升起时，它将输入光束反射到指定的输出端口；当它落下时，光束则直接穿过，到达默认的对向端口。这种结构简单直观，但端口数量受限于微镜的制造密度与可靠性。

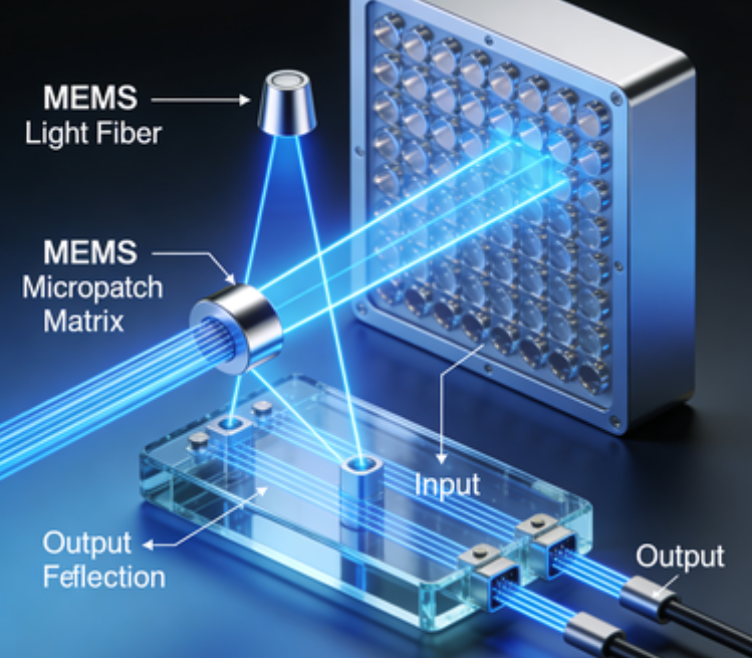

图1：三维MEMS光开关矩阵工作原理模拟图

三维MEMS开关的结构更为精巧。如图1所示，它采用两组独立的微镜阵列，分别对应输入和输出光纤。

每个微镜安装在万向节上，可进行多维度偏转。输入微镜将光束导向任意一个输出微镜，再由输出微镜将光束耦合进对应的输出光纤。

这种架构仅需M+N个微镜即可实现M×N的交叉连接，极大地提升了系统的可扩展性，但同时对微镜的偏转精度和控制算法提出了极高要求。

2.压电光束导向技术：精准的直线对齐

该技术的核心在于“直接”与“对准”。如图2所示，系统由两面相对放置的光纤准直器阵列构成，每个准直器都集成在一个由压电陶瓷驱动的高精度位移平台上。

当需要建立某一光路时，控制系统会计算并驱动对应的输入与输出准直器，使其光学中心轴严格共线。光信号便像通过一根虚拟的直通光纤一样，从一个准直器传输到另一个准直器。

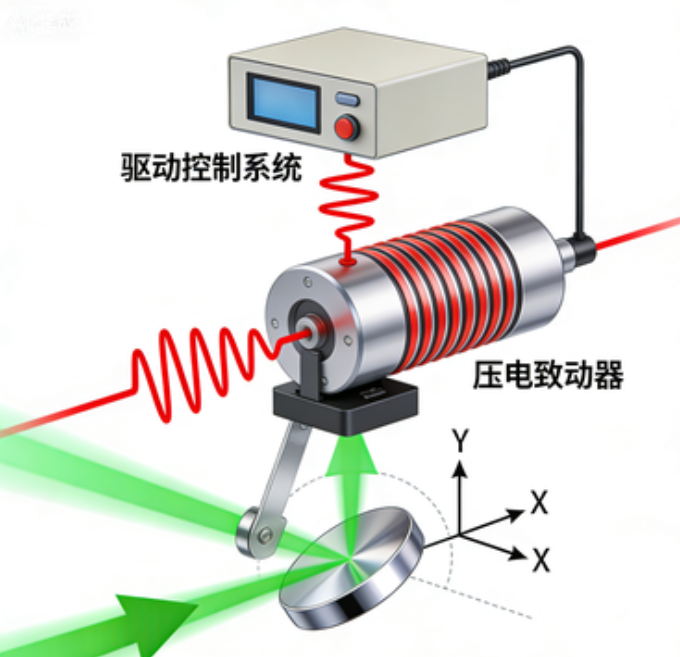

图2：压电光束导向技术原理模拟图

其优势在于光路中没有反射面，避免了由此带来的损耗与反射。代表厂商如Polatis的OSM系列产品，便采用了这一技术路线。

3.自动光耦合技术：物理连接的极致

自动光耦合技术将“光纤连接”这一动作自动化、矩阵化。如图3所示，其系统通常分为三层：上层是携带光纤连接头的移动平台，由步进马达驱动；中间是固定的高精度光纤锁定层。

建立连接时，马达将上层的两个特定连接头精确移动至锁定层对应的插座上方，并插入、锁定，形成稳定的物理接触光路。

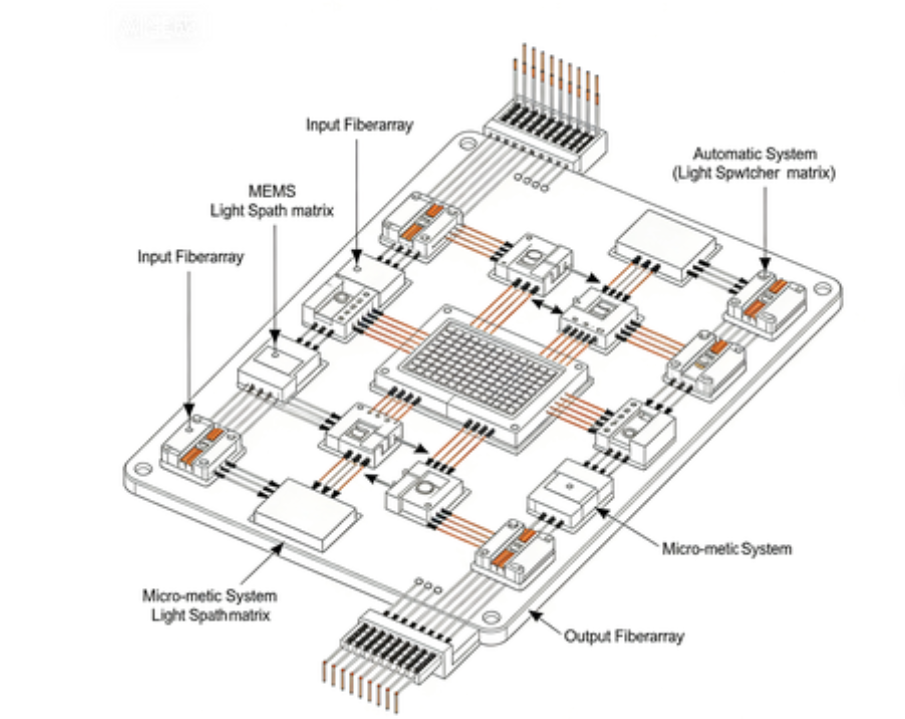

图3：自动光耦合技术光开关矩阵结构示意图

这种方式的光路性能与高质量的光纤跳线连接相当。以色列FiberzoneNetworks公司的AFM360系列是此技术的典型应用。但机械插拔的物理特性，也为其带来了寿命方面的挑战。

性能比拼，关键指标决定应用场景

选择光开关矩阵时，不能只看原理，更要关注由其技术路线所决定的各项性能参数。这些指标直接关系到它在实际网络中的表现。

插入损耗：信号衰减的标尺

插入损耗是光信号通过设备后功率的减少值，越低越好。在这一指标上，三种技术分出了高下：

• 自动光耦合技术表现最佳，通常低于0.5dB，因为它模拟了最优的光纤直接连接。

• 压电光束导向技术次之，损耗主要取决于对准精度，一般低于1.5dB。

• MEMS技术相对较高，通常在3dB左右，因为光路经历多次反射，受镜面光洁度、涂层和角度误差等多重因素影响。

回波损耗与临路串扰：信号纯度的守护者

回波损耗反映有多少光被反射回输入端，值越小（负绝对值越大）越好。自动光耦合与压电技术因端面少，可优于-45dB；而MEMS开关因反射面多，通常在-30dB左右。

临路串扰衡量光信号泄露到其他端口的程度。自动光耦合技术凭借物理隔离的优势，串扰可大于80dB，几乎可忽略不计。而MEMS和压电技术由于光信号在自由空间交叉，存在散射，串扰指标一般在60dB左右。

开关时间与耐用性：速度与寿命的权衡

开关时间即端口切换速度：

• MEMS与压电技术较快，可达毫秒（ms）级，满足动态路由需求。

• 自动光耦合技术因涉及机械移动，较慢，通常在秒（s）级。

工作寿命（切换次数）则呈现相反趋势：

• MEMS与压电技术无机械磨损，寿命极长，可达百万次甚至更高。

• 自动光耦合技术的物理插拔动作限制了其寿命，单通道通常为数千次级别。

其他关键指标

• 最小输入光功率：自动光耦合和压电技术支持“暗光”传输，对输入功率要求极低；MEMS开关则因反射损耗，通常要求输入光功率不低于-25dBm。

• 扩展性与成本：三维MEMS在实现大规模交叉容量（如128×128以上）方面具有天然优势；自动光耦合技术随着端口数增加，机械结构会变得异常复杂。

给网络建设者的决策指南

没有一种技术是完美的，只有最适合的。在选择光开关矩阵时，应首要考虑网络的具体需求：

• 追求极致低损耗与超高隔离度：例如在精密测试、量子通信或长距干线网络的监测保护倒换场景中，自动光耦合技术是首选，尽管其速度较慢、寿命有限。

• 需要快速重构与大规模调度：在动态业务需求大的核心ASON节点或数据中心光互联中，三维MEMS技术凭借其快速的毫秒级切换和强大的扩展能力，成为主流选择。

• 平衡损耗、速度与可靠性：对于许多要求中等损耗、较快速度和高可靠性的城域网或接入网应用，压电光束导向技术提供了一个出色的折中方案。

作为光通信领域的一员，广西科毅光通信科技有限公司持续关注着光开关矩阵技术的发展与演进。

我们深刻理解，未来光网络设备将向着更低损耗、更高速度、更大容量、更长寿命和更高集成度的方向迈进。技术的融合与创新，例如将MEMS的快速与直接耦合的低损耗理念相结合，或许将是下一个突破点。

光开关矩阵作为光网络的“智能十字路口”，其技术演进直接推动了全光网向更灵活、更高效、更智能的方向发展。

MEMS、压电光束导向、自动光耦合三条技术路线各具特色，在性能矩阵中形成了有趣的互补与权衡。理解这些技术的内在原理与性能边界，是设计稳健、高效光网络系统的基石。

随着光互联需求的持续爆炸性增长，光开关矩阵必将持续创新，在网络重构、数据中心互连、5G前传/回传等领域发挥更为核心的作用，为构建万物互联的智能世界提供坚实的光层基础。
