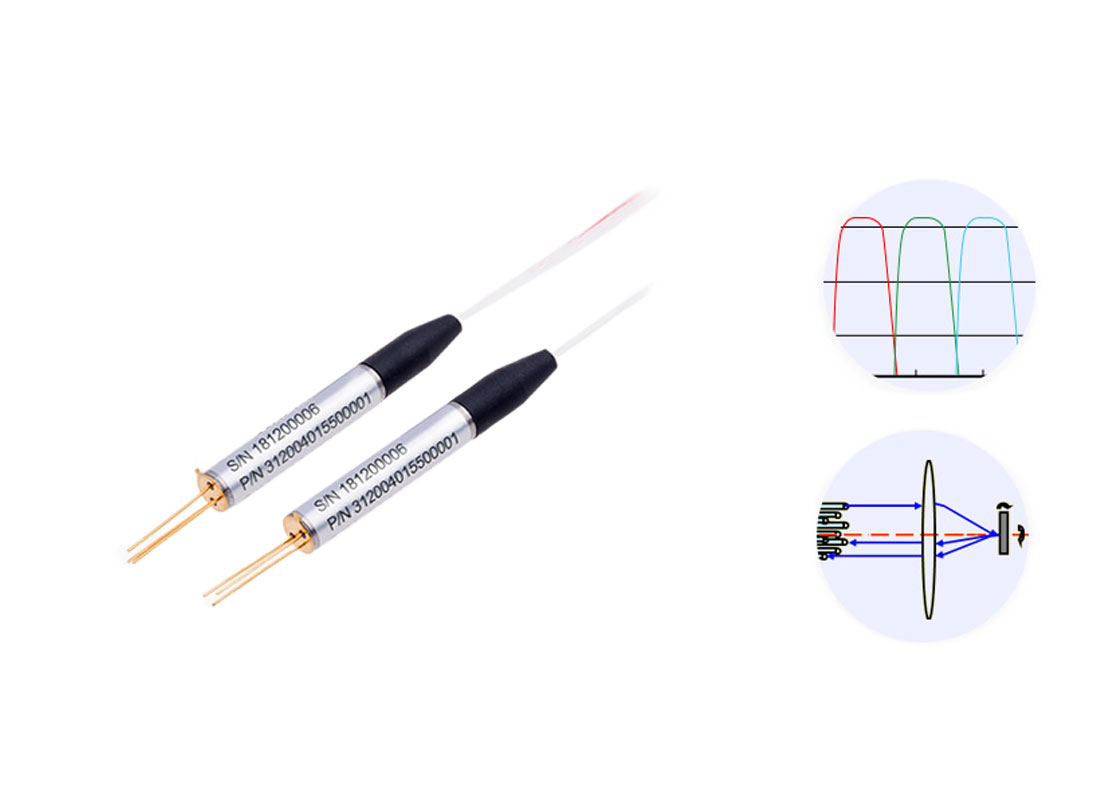

MSW-2×N光开关（下面简称MEMS光开关）是 一种具有多通道光路切换功能的模块产品。MEMS光开关产品是采用静电驱动微反镜方案制作的光开关，具有体积小，响应速度快，性能稳定等特点，可广泛应用于各种光通信、测试系统中。其光路示意图如下：
主要应用：
·光传输系统中的多路光监控
LAN多光源/探测器自动换接、光传感多点动态监测系统
光测试系统中用于光纤、光器件、网络和野外工程光缆测试自动化测试
光器件装调
特点:
切换速度快、低损耗,高可靠性、长寿命
体积小,简单的TTL控制接口
模块化设计,低损耗
参数：
参数名称 | 指标 | |
工作波长（nm） | 850/1310 ,1260~1650 | |
光纤类型（um） | 单模，多模，保偏 | |
消光比① | ≥18 | |
插入损耗（dB） | ≤0.8 (N=2～12),≤1.0(N=12～24) ≤1.2(N=24～32),≤1.5(N=32～64) | |
回波损耗（dB） | SM：≥50 MM：≥30 | |
串扰（dB） | SM | ≥50（N≤32）,≥45（32＜N≤64） |
MM | ≥30（N≤16）,≥25（16＜N≤32） | |
重复性（dB） | ≤±0.02 | |
切换时间（ms） | 典型值5ms | |
切换寿命(次) | ≥109 | |
最大出入光功率（mW） | 500 | |
工作温度（℃） | -10~+70 | |
存储温度（℃） | -40~+80 | |
控制接口 | TTL、RS232 | |
工作电压（V） | 5V | |
尺寸（mm） | 25*16*8 | |
①针对保偏型光开关。

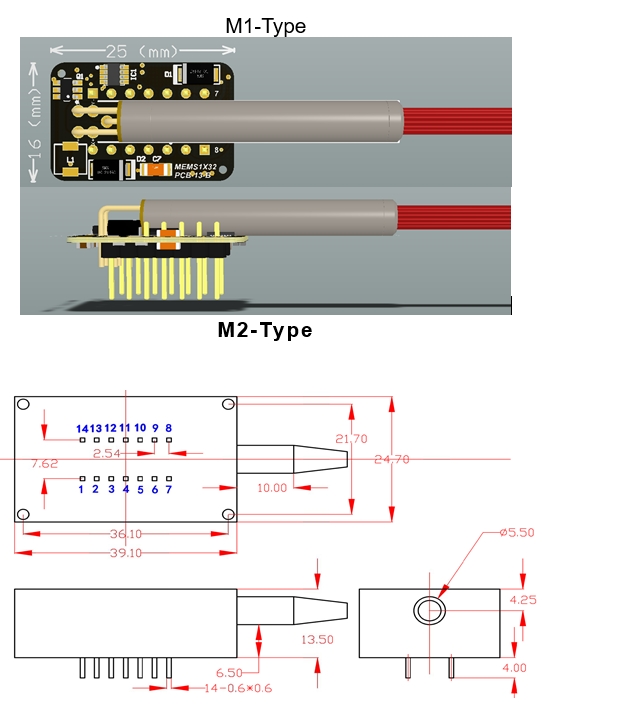

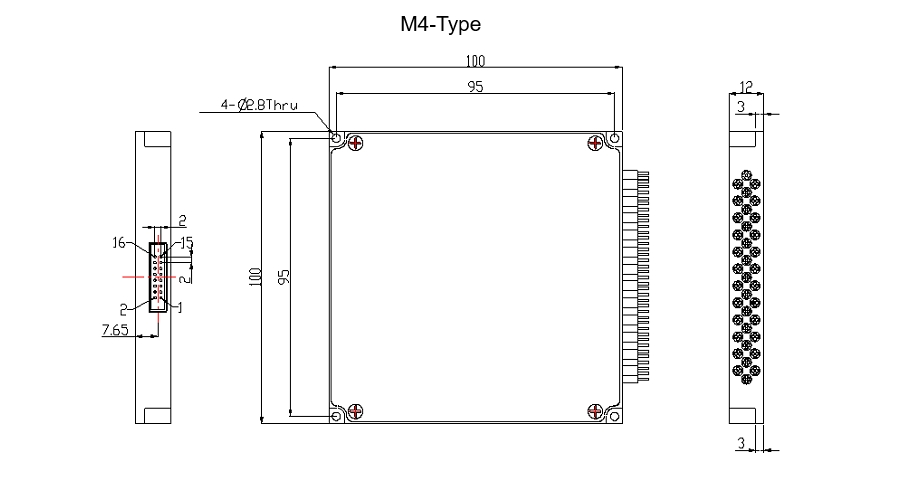

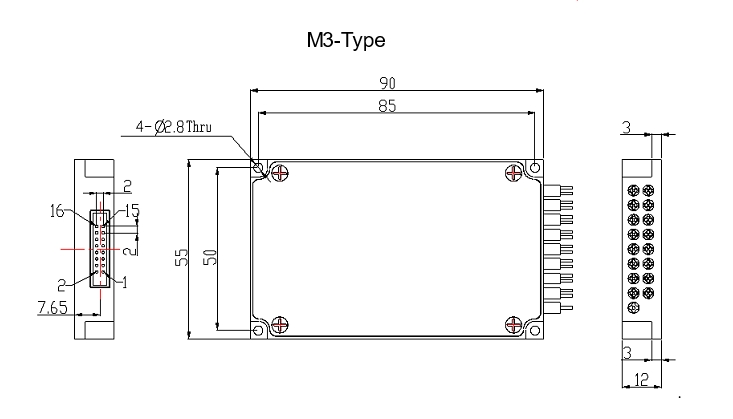

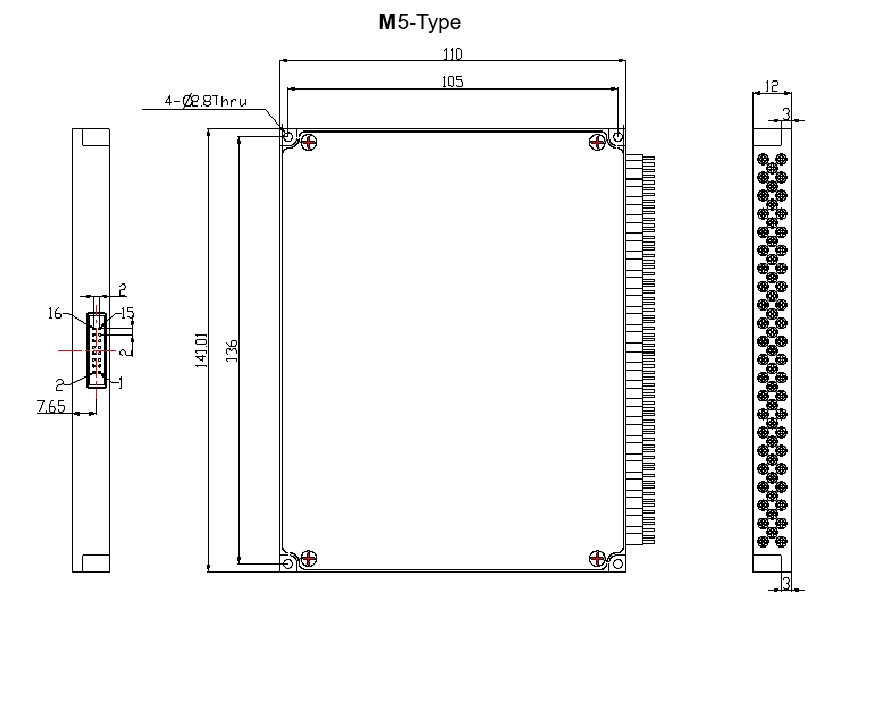

外形尺寸(mm)：
管脚定义：
管脚 | 管脚定义 | 管脚类型 | 电平 | 功能说明 | |
M3,4,5 | M1,2 | ||||
1 | 5 | D0 | IN | LVTTL | TTL模式：数据位D0输入 |
2 | / | D5 | IN | LVTTL | TTL模式：数据位D5输入 |
3 | 2 | VCC | Power IN | / | DC +5V电源正极 |
4 | / | D7 | IN | LVTTL | TTL模式：数据位D7输入 |
5 | / | D6 | IN | LVTTL | TTL模式：数据位D6输入 |
6 | 4 | GND | Power IN | 电源地 | |
7 | 10 | D4 | IN | LVTTL | TTL模式：数据位D4输入 |
8 | 12 | D1 | IN | LVTTL | TTL模式：数据位D1输入 |
9 | 6 | TXD | / | / | 模块UART_TX |
10 | 7 | RXD | / | / | 模块UART_RX |
11 | 9 | D2 | IN | LVTTL | TTL模式：数据位D2输入 |
12 | 13 | D3 | IN | LVTTL | TTL模式：数据位D3输入 |
13 | 8 | BUSY | OUT | LVTTL | 高电平模块工作忙，控制信号无效 |
14 | 1 | ALARM | OUT | LVTTL | 高电平模块有故障 |
15 | 3 | /STROBE | IN | LVTTL | TTL模式：下降沿有效 |
16 | 14 | /RESET | IN | LVTTL | 复位，低电平有效，脉宽≥10ms |
选型：MSW-2×N-A-B-C-D-E- F
N | A | B | C | D | E | F |
端口 | 光纤类型 | 波长 | 保护管类型 | 光纤长度 | 连接头类型 | 封装尺寸 |
2 ~ 256 | SM:9/125um M5:50/125um M6:62.5/125um M10:105/125um PM:PM Fiber | 85:850nm 13: 1310nm 14: 1490nm 15: 1550nm | 25:250um 50:500um 90:900um | 05:0.5m 10:1.0m 12:1.2m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC MPO | M1:PCB M2:39*24*13.5 M3:90*55*12 M4:100*100*12 M5:110*141*12 |
