1. 产品描述

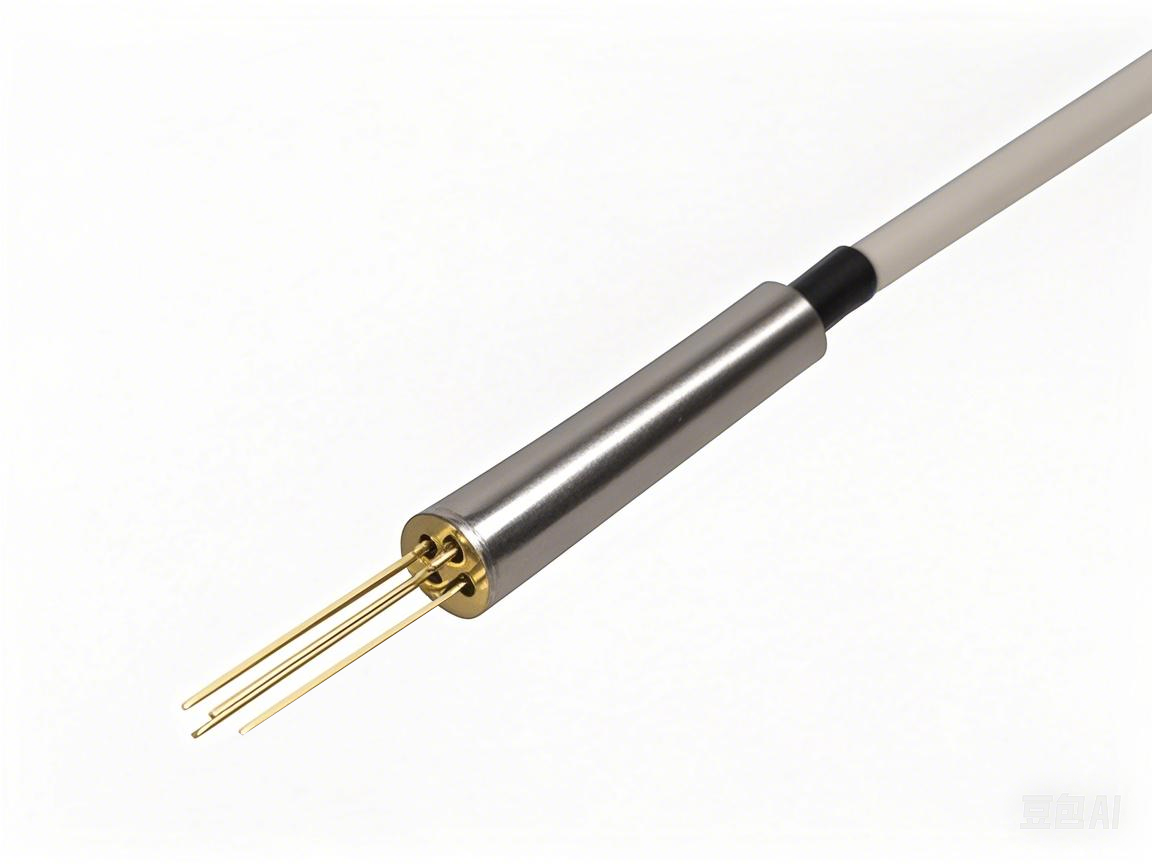

MEMS光开关基于微机电系统（MEMS）技术，通过旋转MEMS芯片的反射镜实现低插入损耗和高重复性。
MEMS光开关主要应用于光交叉连接（OXC）系统、光分插复用系统、测量仪器系统及光信号监测系统。
本产品通过Telcordia GR-1073-CORE认证，符合RoHS标准。
2. 光学规格
序号 | 参数 | 单位 | 数值 | ||||
1 | 波长 | nm | 460 ,532,700,850, 1310,1550 | ||||
2 | 插入损耗 | dB | 1X4 | 1X8 | 1X16 | 1X24 | 1X32 |
≤0.8 | ≤1.0 | ≤1.2 | |||||
3 | 回波损耗 | dB | ≥50 （多模>40） | ||||
4 | 重复性 | dB | ≤0.1 | ||||
5 | 串扰 | dB | ≥50 (多模>40) | ||||
6 | 偏振消光比（PER） | dB | ≥16 | ||||
7 | 偏振相关损耗 | dB | ≤0.10 | ||||
8 | 波长相关损耗 | dB | ≤0.2 | ||||
9 | 温度相关损耗 | dB | ≤0.2 | ||||
10 | 切换时间 | ms | ≤10 | ||||
11 | 耐久性 | cycle | ≥1x109 | ||||
12 | 最大光功率 | mW | ≤500 | ||||
13 | 切换模式 | 非锁定 | |||||
14 | 工作电压 | V | <60 | ||||
15 | 功耗 | mW | ≤500 | ||||
3. 工作/存储温度与湿度
NO | PARAMETER | SPECIFICATION | UNITS | NOTE |
3.1 | 工作温度 | -5~65 | °C | |
3.2 | 存储温度 | -40~85 | °C | |
3.3 | 工作湿度 | 5~95 | %RH | |
3.4 | 存储湿度 | 5~95 | %RH |
4. 尾纤与连接器
NO | PARAMETER | SPECIFICATION | UNITS |
4.1 | 光纤类型 | 单模/多模/保偏 | |
4.2 | 尾纤包层直径（所有端口） | 250um | |
4.3 | 光纤长度（所有端口） | 1±0.05 | m |
4.4 | 连接器（所有端口） | 无 | |
4.5 | 尺寸 | 5.5X42 | mm |

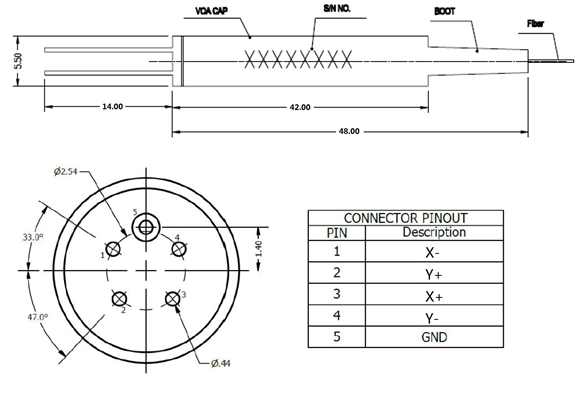

5. MECHANICAL DRAWINGS
6.订购信息：MSW－1×N－A－B－C－D－E --F
N | A | B | C | D | E | F |
端口数 | 模式 | 波长 | 纤径 | 长度 | 连接器 | 外壳 |
1-64 | SM:9/125um M5：50/125um M6：62.5/125um PM：保偏光纤 | 85: 850nm 13: 1310nm 15: 1550nm 16: 1610nm | 25:250um 90:900um
| 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC | T:TO46 M:Modular
|
注：使用多模或保偏光纤时，最多支持20个端口。
