◇特性:
l 无与伦比的低成本
l 低插入损耗
l 高通道隔离度
l 高稳定性和可靠性
l 光学路径无胶
l 锁定或非锁定型
◇应用:
l 光网络保护/恢复
l 光信号路由
l 可配置光分插复用
l 发射器和接收器保护
l 网络测试系统
l 仪器仪表
◇性能参数
参数 | 规格 | |
工作波长 (nm) | 850&1310±40 | 1260~1650 |
插入损耗 (dB) | ≤0.8 | ≤1.0 |
波长相关损耗 (MDL) | ≤0.25 | ≤0.30 |
偏振相关损耗 (PDL) | ≤0.1 | |
通道串扰 (dB) | ≥35 | ≥55 |
重复性 (dB) | ±0.02 | |
回波损耗 (dB) | ≥35 | ≥55 |
切换速度 (ms) | ≤5 | |
驱动电压 (V) | 3 .3 or 5 | |
功率处理能力 (mW) | 500 | |
耐久性 (循环次数) | 3X10 7 | |
工作温度 (°C) | -40～70 | |
存储温度 (°C) | -55～85 | |
光纤类型 | SM or MM | |
光纤长度 (m) | Customer Specify | |
尺寸 (长×宽×高) (mm) | 23X27X8.5 | |
◇引脚
锁定型 | 电驱动 | 状态传感器 | ||||||||||
继电器1 | 继电器2 | 继电器1 | 继电器2 | |||||||||
1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 8-9 | 3-4 8-7 | 2-3 8-9 | 3-4 8-7 | |
公共端= P1 | - | - | GND | V+ | - | - | GND | V+ | 闭合 | 断开 | 闭合 | Open |
公共端= P2 | V+ | GND | - | - | - | - | GND | V+ | 断开 | 闭合 | 闭合 | Open |
公共端= P3 | - | - | GND | V+ | V+ | GND | - | - | 闭合 | 断开 | 断开 | 闭合 |
公共端= P4 | V+ | GND | - | V+ | GND | - | - | 断开 | 闭合 | 断开 | 闭合 | |
非锁定型 | 电驱动 | 状态传感器 | ||||||
继电器1 | 继电器2 | 继电器1 | 继电器2 | |||||
Pin 1 | Pin 10 | Pin 1 | Pin 10 | 2-3,8-9 | 3-4, 8-7 | 2-3,8-9 | 3-4, 8-7 | |
公共端= P1 | - | - | - | - | 闭合 | 断开 | 闭合 | 断开 |
公共端= P2 | V+ | GND | - | - | 断开 | 闭合 | 闭合 | 断开 |
公共端= P3 | - | - | V+ | GND | 闭合 | 断开 | 断开 | 闭合 |
公共端= P4 | V+ | GND | V+ | GND | 断开 | 闭合 | 断开 | 闭合 |

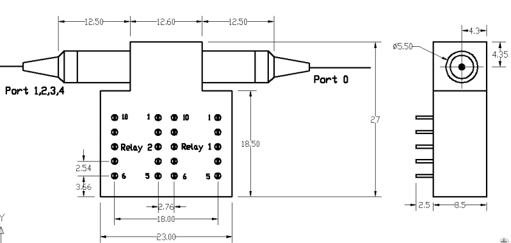

◇产品尺寸
◇订购信息：OSW－1×4T－A－B－C－D－E－F－G
A | B | C | D | E | F | G |
模式 | 波长 | 电压 | 控制模式 | 光纤直径 | 光纤长度 | 连接器 |
SM:9/125um M5: 50/125um M6: 62.5/125um | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm | 3: 3.3V 5: 5V | L: Latching N:Non-Latching | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
