产品特点
l 高性能光学指标
采用4组独立1进6出通道设计，每组通道可独立工作；
低插入损耗高隔离度快速切换专为850nm多模应用优化，兼容多个波长范围；
l 精密机械结构
采用双棱镜反射系统，确保光路切换准确性；
抗震动结构设计，插入损耗变化控制在±0.1dB以内；
长寿命设计，关键部件经过百万次切换测试；
l 控制接口灵活
双控制接口设计（TTL+RS232）；
支持单通道独立控制、多通道同步切换等多种模式；
内置位置传感器，实时反馈通道状态；
l 封装设计可靠
紧凑型铝合金外壳；
三层屏蔽结构（减震、电磁屏蔽、散热）；
工作温度范围宽；
l 标准化配置
50/125μm多模光纤，1米尾纤长度，0.9mm保护套管，LC/PC连接头，模块化设计，便于维护升级
应用范围
l 光纤网络测试与监测：
在实验室或生产线中，可快速将多路测试信号源（如OTDR、光功率计）轮流接入多个被测光纤链路，大幅提升光纤测试系统的效率，是实现自动化测试的核心部件。
l 光通信系统冗余保护：
在光纤通信网络中，可为关键链路提供“1主用+多备用”的物理层保护方案。当主用光纤发生故障时，能毫秒级地将信号切换至备用路由，是构建高可靠性光保护系统的理想选择。
l 网络性能监控：
允许一个监控设备（如光谱分析仪）通过轮流切换，持续监测多达6条不同光纤或波道的性能状态，是实现低成本、高效率网络监控的常见手段。
l 研究与传感系统：
在光纤传感领域（如分布式温度、应变传感）或多点数据采集系统中，可用于实现传感信号的选通与切换，构建灵活的多点监测网络。
该产品特别适合需要中等规模光路切换、高可靠性要求的应用场景，其模块化设计和双控制接口为系统集成提供了极大便利。相比MEMS光开关，在抗震性和性价比方面具有明显优势，是光通信基础设施中的关键组件之一。
工作原理简述：
机械式4-1X6光开关的工作原理核心是物理对准。当接收到外部电控信号（TTL或RS232指令）后，其内部的微型电磁铁或步进电机会产生精确的位移，从而带动微小的光学反射镜或光纤准直器移动，物理上改变光路的传播方向，将来自输入光纤的光束精准地切换到指定的输出光纤通道中。整个过程通过机械运动实现光路切换，4组通道可独立并行控制，具有低损耗、高稳定性的特点。
规格
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 850.00 | |
Insertion Loss /插入损耗 | Typ | dB | 0.80 |
Return Loss/回波损耗 | min | dB | 35 |
Cross-talk/串扰 | min | dB | 35 |
Switch Mode/控制方式 | RS232 | ||
Power supply/驱动电压 | V | 5 | |
Fiber Type/光纤类型 | 50/125 | ||
Dimensions/尺寸 | mm | 135X40X32 | |
Operating Temperature/工作温度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/数据文档制备 | Specification | ||
Individual Test Data Sheet Format/单独测试数据单格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/电子媒介测试文件格式 | MS-Word | 中性 | |
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | 0.9毫米松套管 | ||
Pigtail Length/尾纤长度 | 1 | ||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 黄色 号码套管 | |
Connector Type/连接头类型 | LC/PC | ||

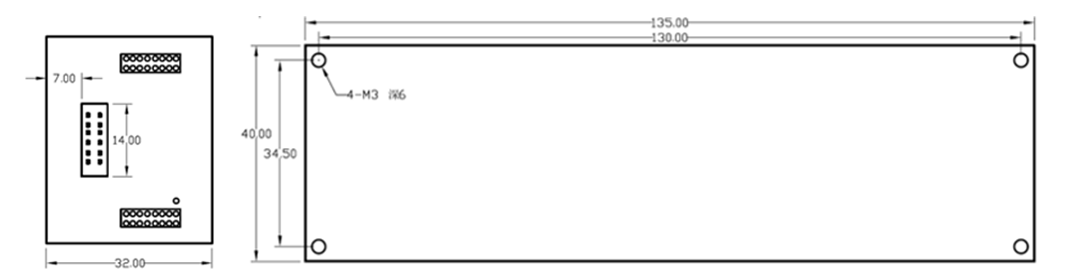

尺寸
