◇特点
l低插入损耗
l宽波长范围
l低串扰
l高稳定性、高可靠性
l光路无环氧树脂
l保持型和非保持型
◇应用
l城域网研发
l实验室系统监控
l可配置OADM
◇性能参数
参数 | 单位 | 1X1 ,D1X1 ,1X2,D1X2,2X2B ,D2X2B |
波长范围 | nm | 850&1310 1260～1670 |
测试波长 | nm | 850/1310/1490/1550/1625/1650 |
插入损耗 | dB | 典型值:0.8,最大值:1.0 |
回波损耗 | dB | SM≥50, MM≥35 |
串扰 | dB | SM≥45,MM≥30 |
偏振相关损耗 (PDL) | dB | ≤0.05 |
波长相关损耗 (WDL) | dB | ≤0.25 |
温度相关损耗 (TDL) | dB | ≤0.25 |
重复性 | dB | ≤±0.02 |
电源 | v | 5.0 |
使用寿命 | 循环次数 | ≥109 |
切换时间 | ms | ≤4 |
传输功率 | mW | ≤500 |
工作温度 | ℃ | -20～+70 |
存储温度 | ℃ | -40～+85 |
重量 | g | 25 |
尺寸 | mm | （长）×26（宽）×12（高） |

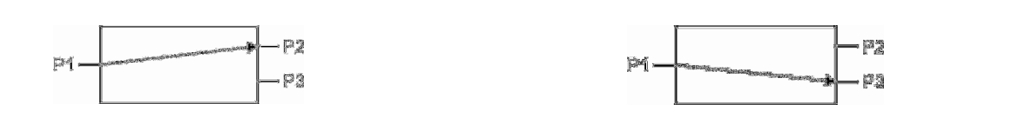

◇路由状态
◇引脚
1X2C | 光路 | 电驱动 | |||
引脚1 | 引脚2 | 引脚3 | 引脚4 | ||
TTL | P1-P2 | +5V | 地 | 高电平 | - |
P1-P3 | +5V | 地 | 低电平 | - | |

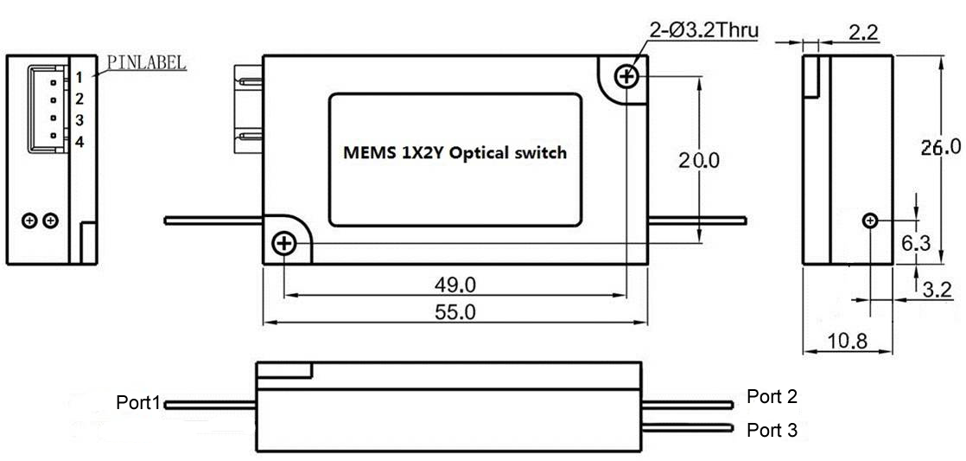

◇尺寸规格
◇ 订购信息型号:SMSW－A－B－C－D－E-F
A | B | C | D | E | F |
模式 | 光纤类型 | 波长 | 光纤直径 | 光纤长度 | 连接器 |
1X1 1X2 2X2B D1X1 D1X2 D2X2B | SM:9/125um M5:50/125um M6:62.5/125um | 13: 1310nm 14: 1490nm 15: 1550nm 16: 1650nm 13/15:1310/1550nm | 25:250um 90:900um 20:2.0mm | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
