2025-07-22
在密集波分复用(DWDM)系统中,光信号的功率均衡是实现长距离高速传输的关键。可变光衰减器(VOA)作为动态功率调节的核心器件,其性能直接影响整个光网络的稳定性与传输效率。本文将系统剖析当前主流的 VOA 技术原理、性能差异及应用场景,为光通信系统设计提供权威技术参考。作为光通信器件领域的专业企业,广西科毅光通信科技有限公司(官网:www.coreray.cn)已实现多种 VOA 与光开关的集成方案,相关测试技术可参考《光无源器件测试技术全解析:从原理到实践的专业指南》。
可变光衰减器通过主动调节光信号的衰减量,实现多通道功率均衡、接收机保护及动态增益控制。根据工作原理可分为七大技术流派,各具独特的结构设计与性能优势。
基于薄膜表面调制技术的高分子 VOA,其核心结构由玻璃基底、铟锡氧化物(ITO)电极及聚合物层构成(图 1)。未加电时,聚合物与空气界面保持平面状态,入射光无衍射直接透射;加电后,界面形成周期性正弦光栅,通过调节电压改变光栅振幅(最大 300nm),实现零级衍射光强从 100% 到 0% 的连续调控。

图 1
该技术的突出优势在于微秒级响应速度与 0.8dB 的超低插入损耗,配合内置的光功率监控功能,在城域网 DWDM 系统中表现出优异的性价比。其温度特性稳定(-6~70℃),无需额外补偿电路,特别适合户外基站部署。
利用法拉第磁致旋光效应的磁光 VOA,通过磁场调控偏振态实现衰减(图 2)。入射光经双折射晶体分为 o 光和 e 光,经法拉第旋转器后由全反射镜折返,再次通过旋转器和晶体。当法拉第旋转角为 45° 时,两束光偏振态互换后平行出射,衰减最小;旋转角为 0° 时,光束分离导致最大衰减。

图 2
磁光 VOA 的响应时间可达 35ms 以下,动态范围 25dB,但磁畴效应会导致衰减重复性偏差,需配合精密磁场控制技术改善。目前主要应用于军工通信等对响应速度要求严苛的场景。
液晶材料的折射率各向异性使其成为天然的光调制介质(图 3上)。未加电时,液晶分子平行排列,使入射光偏振态旋转 90°;加电后分子垂直排列,偏振态不变。通过双折射晶体的分束与合束,未被接收的光束形成衰减(图 3下)。

图 3
该技术成本仅为 MEMS 方案的 60%,但温度敏感性强(0-65℃工作范围),低温环境下响应时间会延长至数百毫秒,更适合室内机房环境使用。
微机电系统(MEMS)技术在 VOA 领域衍生出反射式与衍射式两种方案(图 4)。反射式通过静电驱动微镜扭转改变反射光耦合效率;衍射式则通过动栅条位移形成动态光栅,调控一级衍射光强度。

图 4
MEMS VOA 的突出优势在于 0.2dB 的超低偏振相关损耗(PDL),动态范围可达 25dB 以上,响应时间最快 1ms。但作为机械结构,其长期可靠性受振动影响较大,需在封装中加入减震设计。
基于光子集成技术的平面光波导 VOA 分为两类:Mach-Zehnder 干涉仪(MZI)型利用热光效应改变光程差(图 5),电吸收(EA)型则通过载流子注入调节吸收系数(图 6)。

图 5

图 6
MZI 型动态范围可达 40dB,适合大功率调节;EA 型响应时间 < 1ms,可兼作低速调制器,两者均利于高密度集成,但插入损耗较高(1.5-2.0dB)。

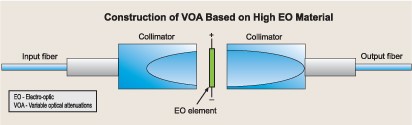

采用特殊陶瓷光电材料(光电系数优于铌酸锂)的自由空间结构 VOA(图 7),通过电压调控材料折射率实现衰减。其优势在于无需波导结构,可承受大功率输入,响应时间 < 0.5ms,适合高功率光放大链路应用。

图 7
不同技术路线的 VOA 在关键指标上呈现显著差异,需根据应用场景精准选型(表 1)。
技术类型 | 工作波长范围 | 动态范围 | 插入损耗 | 偏振相关损耗 | 响应时间 | 工作温度 | 成本指数 |
高分子衍射光栅 | C 波段 | 20dB | 0.8dB | 0.5dB | <5ms | -6~70℃ | 100 |
磁光型 | C 波段 | 25dB | 1.2dB | 0.5dB | <35ms | 0~65℃ | 中 |
反射式 MEMS | C+L 波段 | ≥25dB | 0.8dB | 0.2dB | <5ms | -5~70℃ | 100 |
衍射式 MEMS | C+L 波段 | 20dB | 0.8dB | 0.2dB | <1ms | -5~70℃ | 100 |
液晶型 | C 波段 | 25dB | 1.0dB | 0.4dB | <0.3ms | 0~65℃ | 低 |
MZI 光波导 | C+L 波段 | 40dB | 1.5dB | 0.4dB | <5ms | -5~70℃ | 高 |
EA 光波导 | C+L 波段 | 25dB | 2.0dB | 0.5dB | <1ms | -5~70℃ | 中 |
高光电材料 | C+L 波段 | ≥20dB | 0.9dB | 0.5dB | <0.5ms | 0~70℃ | 高 |
表 1:主流 VOA 技术性能参数对比(成本指数以高分子型为基准)
1. 动态范围:MZI 光波导型可达 40dB,适合长距离干线网;而城域网应用中 25dB 已足够满足需求。
2. 偏振相关损耗:MEMS 技术 < 0.2dB 的优势,使其成为偏振敏感系统的首选。
3. 温度特性:高分子与 MZI 光波导型在 - 5~70℃范围内性能稳定,无需温补电路。
4. 响应时间:衍射式 MEMS(<1ms)与高光电材料(<0.5ms)适合动态光网络节点。
VOA 的技术选型需紧密结合应用场景的核心诉求,以下为三大典型应用案例:
在 80 通道 DWDM 系统中,各通道功率偏差需控制在 ±0.5dB 以内。采用高分子可调衍射光栅 VOA 阵列,配合在线光功率监测,可实现每个通道 0.1dB 步进的精密调节。其 0.8dB 的低插损特性,可减少对 EDFA 增益的消耗,延长传输距离约 10km。
ROADM 节点需要快速切换的光衰减功能,衍射式 MEMS VOA 凭借 < 1ms 的响应时间,完美适配波长调度需求。广西科毅光通信科技将其与 1×4光开关集成,构建的紧凑型模块(尺寸 < 100×80mm)已应用于中国移动省级干线网。
在突发光信号场景(如 PON 系统 ONU 端),液晶 VOA 的 < 0.3ms 快速响应可有效抑制功率骤升导致的接收机损坏。其低成本优势使每端口保护方案成本降低 40%,特别适合 FTTH 大规模部署。
VOA 技术正朝着三大方向演进:一是芯片级集成,MZI 型 VOA 已实现与光开关、波分复用器的单片集成,通道密度达 64 通道 / 芯片;二是智能化,加入 AI 功率预测算法的 VOA 模块,可提前 50ms 预判功率波动;三是宽波段兼容,最新的高光电系数材料 VOA 已实现 1260-1650nm 全波段覆盖。
广西科毅光通信科技有限公司通过自研的微光学对准平台,已突破 VOA 与光开关的集成难题,相关产品在隔离度(>60dB)、温度稳定性(±0.1dB/℃)等关键指标上达到国际领先水平。更多技术细节可访问官网技术白皮书栏目。
选择 VOA 时需遵循 "三看" 原则:一看系统带宽,C+L 波段应用优先选择MEMS或光波导技术;二看响应速度,动态网络节点需 < 5ms 响应的方案;三看成本敏感程度,大规模部署可选用液晶或高分子技术。建议结合《光无源器件测试技术全解析》中提到的插入损耗、偏振相关损耗测试方法,对候选方案进行全面验证。
随着 5G 承载网向 200G/400G 升级,VOA 作为核心调节器件将面临更高的性能挑战。广西科毅光通信将持续推动 VOA与光开关、可调滤波器的集成创新,为下一代光网络提供更具竞争力的解决方案。
选择合适的无源光器件是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后,详细对比关键参数,并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网 www.coreray.cn 浏览我们的光开关产品,或联系我们的销售工程师,获取专属的选型建议和报价!
