在光通信行业，我们常常为一项新器件的性能突破而振奋：更低的损耗、更高的速度、更小的尺寸。然而，一个往往被忽视却至关重要的事实是：任何精妙的设计，最终都必须通过一系列复杂、精密的制造工序，才能在真实的硅片上得以实现。硅光子学之所以被誉为“游戏规则改变者”，不仅在于其设计自由，更在于它背后站着一个强大的盟友——全球成熟的CMOS集成电路制造体系。

可以说，设计、工艺、封装测试，构成了硅光器件走向市场的“铁三角”。今天，我们就深入幕后，看看一颗硅光芯片是如何诞生的。

(一)基石：SOI晶圆与CMOS工艺兼容性

一切的起点是一张特殊的“画布”——绝缘体上硅（SOI）晶圆。它像一块三明治，最上层是一层单晶硅（通常220纳米厚），中间是一层二氧化硅（埋氧层），底层是硅衬底。这层埋氧层至关重要，它像一道光学隔离墙，将光牢牢限制在顶层的硅波导中，防止泄漏到底层造成损耗。

SOI晶圆本身就是微电子工业的产物。这意味着，硅光芯片可以“搭乘”半导体行业的便车：使用同样昂贵但无比精密的深紫外光刻机（DUV），同样能实现原子级刻蚀精度的等离子刻蚀（ICP）设备，以及同样严格的洁净室环境。这种与CMOS工艺的天然兼容性，是硅光子学能够追求低成本、大规模生产的根本底气。

(二)雕刻光路：纳米级的“施工”艺术

在SOI“画布”上雕刻出设计好的光波导、耦合器、调制器结构，是整个制造流程的核心。这个过程，与建造一座微观城市异曲同工。

1. 涂胶与“画蓝图”：首先在晶圆上均匀旋涂一层光刻胶，它相当于感光“涂料”。然后，光刻机将设计好的电路版图（掩膜版）像投影一样，缩印到光刻胶上。对于更精细的结构（如纳米光栅），则需要使用精度更高的电子束光刻（EBL）直接“书写”。

2. 显影：经过化学显影，被曝光区域的光刻胶被溶解，露出了下面的硅层，形成了波导图形的“模具”。

3. 干法刻蚀——真正的雕刻：这是最具挑战性的一步。晶圆被送入ICP刻蚀机，在高压等离子体作用下，暴露的硅区域被精确地、各向同性地刻蚀掉。工程师必须像老练的厨师掌握火候一样，精确控制气体的比例、功率、时间，以确保刻蚀出的波导侧壁近乎垂直且光滑。侧壁的粗糙度直接决定了光传播的散射损耗。

4. 清理战场：刻蚀完成后，用强酸或等离子体去除残留的光刻胶，并对芯片表面进行彻底清洗。

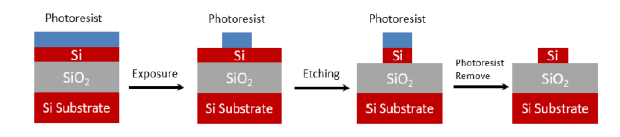

硅波导制造关键工艺流程示意图

(三)赋予“动能”：电极制作与异质集成

对于需要电调制的有源器件（如热光开关、调制器），制造远未结束。我们需要在绝缘的二氧化硅包层上，制作出金属电极。

剥离法是常用工艺：先在芯片上涂胶并光刻出电极图形的“负像”（即需要金属的地方是沟槽）。然后，通过电子束蒸发，将金属（如用于加热的TiN，或用于高速信号的Au）像下雪一样沉积到整个芯片表面。最后，将芯片浸入溶剂，沟槽外的金属随着被溶解的光刻胶一起被“剥离”冲走，只留下沟槽内牢固附着的金属线条。

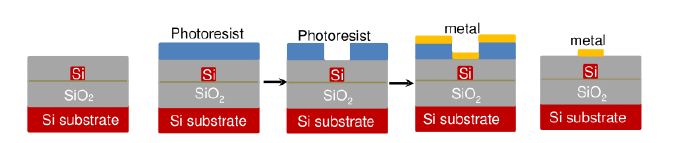

金属电极剥离法制备工艺步骤图

而对于硅-有机混合调制器这样的异质集成器件，工艺则更为特殊和精细。核心步骤是“极化”：在填充了聚合物的区域上方制作电极，然后在精确控温下施加极高的直流电场（每微米上百伏），迫使聚合物内部的非线性分子集体转向并锁定。这个过程对温度、电场均匀性、界面质量都极其敏感，是器件能否获得高超性能的决定性一步。

(四)最后的考验：封装与测试——成本与可靠性的关键

一颗裸芯片是无法单独工作的。封装，就是为芯片穿上“铠甲”，接上“手脚”，并将其成本推高的主要环节。

• 光耦合：如何将单模光纤（芯径9微米）对准亚微米尺寸的硅波导？主流方案有两种：边缘耦合（对接精度要求极高，亚微米级）和光栅耦合（允许垂直耦合，对对准容忍度稍高，但带宽和波长敏感）。每一种都需要精密的主动或被动对准技术和长期的可靠性保证。

• 电学集成：对于多通道阵列，可能需要数十根金线进行键合。更先进的技术如“倒装焊”，可以将芯片电极面直接通过微型焊球连接到基板上，实现更短的电气路径、更好的散热和更高的集成密度，是未来高速、高密度器件的主流方向。

• 全面测试：这是品质的守门员。测试内容包括：

• 光学性能测试：使用可调激光器、光谱仪，在全波段扫描器件的插入损耗、串扰、回波损耗等。

• 电学性能测试：测量驱动电压/电流、响应速度、功耗、带宽等。

• 系统级测试：输入高速数字信号（如56GbaudPAM4），通过观察“眼图”的张开度和清晰度，来评估器件在真实系统中的传输性能。

• 可靠性测试：将器件置于高温高湿、温度循环、机械振动等严苛环境中，考验其长期工作的稳定性。

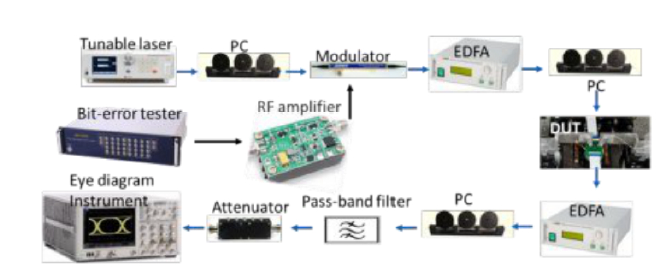

高速光电器件系统测试平台示意图

回顾硅光芯片的诞生之旅，我们从一张设计图开始，历经纳米级的精密雕刻、异质材料的巧妙融合，最后通过高难度的封装与严苛的测试，才能得到一颗合格的产品。这个过程，是物理学、化学、材料科学和精密工程学的交响乐。

在广西科毅光通信，我们对“铁三角”中的每一个环节都抱有最高的敬意。我们不仅致力于创新设计，更与国内外顶尖的工艺平台和封装测试伙伴紧密合作，深刻理解从设计规则到量产良率的每一个细节。因为我们深知，只有将卓越的设计，扎根于坚实的工艺与可靠的质量体系之中，我们交付给客户的，才不仅仅是一个参数，更是一份值得信赖的承诺。
