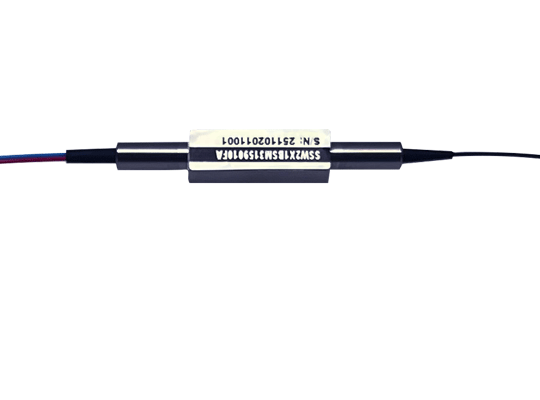

2x1 高速磁光开关
产品特点
l 高速切换：采用磁光效应实现光路切换，切换速度通常在微秒级，远快于机械式光开关。
l 高可靠性：无机械运动部件，抗振动、抗冲击，使用寿命长。
l 偏振无关：对输入光的偏振态不敏感，适用于多种偏振环境。
l 低插入损耗：典型插入损耗较低，有利于保持光信号强度。
l 高隔离度：通道间隔离度高，串扰小，适用于高精度系统。
l 稳定耐用：适用于严苛环境，如工业、军工、航天等领域。
应用范围
l 光通信网络:
①光线路保护：在主光路发生故障时，快速切换到备用光路，保障通信不中断。
②光交叉连接：在光纤网络中进行动态路由选择与信号调度。
③网络监控与测试：用于信号监测、测试通道切换等。
l 光纤传感系统:用于多传感器切换或信号路径选择。
l 实验室与研发:在光器件测试、系统搭建中用于快速切换光路。
核心原理：法拉第效应
当线偏振光穿过处于磁场中的特定磁光材料（如钇铁石榴石晶体）时，其偏振方向会发生旋转，旋转角度与磁场强度和材料长度成正比。关键特性是：旋转方向仅由磁场方向决定，与光的传播方向无关。
l 器件结构与工作过程
开关内部通常包含以下关键部件：
偏振分束器：根据偏振态分离或合并光束。
法拉第旋转器：核心磁光元件，在外加磁场控制下，能精确地将光的偏振面旋转 0°或 45°。
电磁铁/线圈：用于产生和控制作用在法拉第旋转器上的磁场。
控制电路：接收外部电信号，驱动电磁铁产生对应的磁场方向。
l 工作流程（以选择输出通道为例）：
初始/复位状态（无磁场）：来自公共输入端的光，经过第一个偏振分束器后，偏振态被调整。通过未加磁场的法拉第旋转器时，偏振方向不变，最终被引导至默认输出通道（如OUT 1）。
切换动作（施加控制磁场）：当外部施加一个电控制信号时，电磁铁瞬间产生一个方向特定的强磁场。法拉第旋转器内的磁光材料在磁场作用下，将穿过它的光的偏振面旋转一个固定角度（例如45°）。
路径改变：偏振态改变后的光，在后续的光路组件（如另一个偏振分束器或分析器）中，其传播路径会发生偏折，从而被精确地导向另一个输出通道（如OUT 2）。
高速响应：由于磁场建立和消失的速度极快（微秒级），且整个过程没有任何机械部件运动，因此能实现高速、无抖动的光路切换。
规格
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 1550.00 | |
Insertion Loss /插入损耗 | Typ | dB | 0.60 |
Polarization Dependent Loss/偏振相关损耗 | max | dB | 0.05 |
Wavelength Dependent Loss/波长相关损耗 | max | dB | 0.20 |
Temperature Dependent Loss/温度相关损耗 | max | dB | 0.20 |
Repeatability/重复性 | max | dB | 0.01 |
Return Loss/回波损耗 | min | dB | 55 |
Cross-talk/串扰 | min | dB | 60 |
Lifetime/使用寿命 | 10 9 | ||
Switching time/开关时间 | ms | 12 | |
Transmission power/传输光功率 | max | mw | 500 |
Power supply/驱动电压 | V | 3V | |
Fiber Type/光纤类型 | 单模 | ||
Operating Temperature/工作温度 | oC | -20~70 | |
Storage Temperature/储存温度 | oC | -40~85 | |
Environmental Stress Screening/环境压力测试 | Specification | ||
Baking (Temperature / Duration)/烘烤（温度/持续时间） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Mechanical and Configuration/形态和布局 | Specification | ||
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | 0.9套管 | ||
Pigtail Length/尾纤长度 | 1米长度 | ||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 白色 | |
Connector Type/连接头类型 | FC/APC | ||
订购信息: SSW-2*NABCDEF
A | B | C | D | E | F | G |
类型 | 模式 | 电压 | 波长 | 光纤直径 | 光纤长度 | 连接器 |
B：双向 U：单向 | SM:9/125um | 2:2.5V 3:3V 5:5V | 13: 1310nm 15: 1550nm | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
