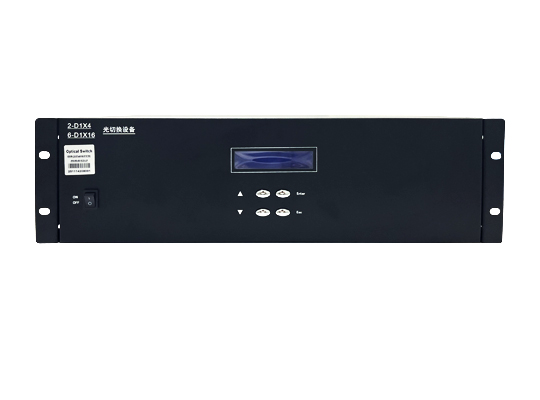

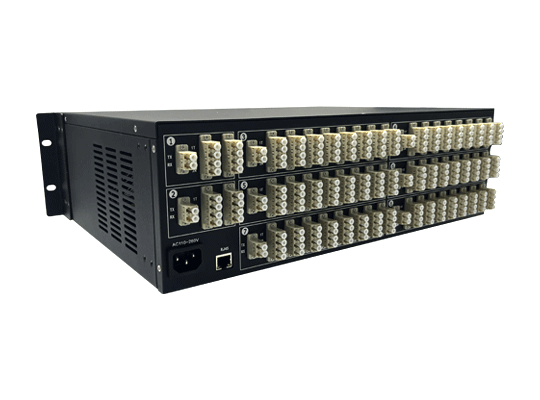

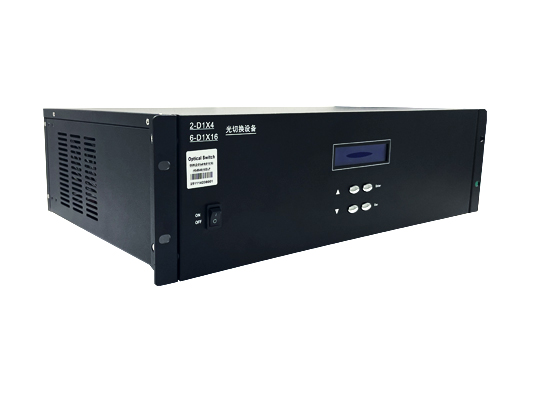

OSW-（6-D1×16+2-D1×4）光切换设备
产品特点
l 高密度配置：6台双1×16 + 2台双1×4组合，支持多达112路光纤通道（双向计算），适用于多路信号调度。
l 独立控制与灵活性：每台光开关可独立控制，支持灵活的通道切换与组合，便于系统扩展与管理。
l 高速兼容性：采用OM3多模光纤（50/125 μm），支持850nm波长，适用于短距离高速传输（如10G/40G以太网）。

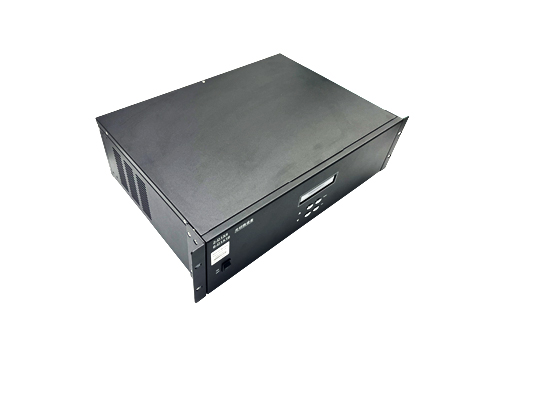

l 紧凑结构设计：4U标准机箱，深度仅350mm，适合机柜安装，节省空间。
l 双控制接口：支持RS-232串口与网口（TCP/IP）远程控制，便于集成到自动化系统中。
l 稳定供电与可靠连接：220V交流电源，LC/PC光纤接头，插拔稳定、损耗低。
应用范围
l 数据中心网络：用于光纤通道的冗余切换、链路备份与恢复。
l 通信测试系统：支持多路光纤信号的自动化测试与监控。
l 光纤传感网络：如分布式传感系统、安防监控系统中的光路切换。
l 实验室研发环境：用于光通信、光模块测试中的灵活组网。
l 广播电视传输系统：实现多路光信号的调度与分配。
工作原理简述
光开关通过控制信号（RS-232或网口指令）驱动内部微电机或MEMS（微机电系统）镜片，改变光路路径，实现输入端口与输出端口之间的物理连接切换。
光路对应关系（如“T-T、R-R”）：
表示发射端（Tx）与接收端（Rx）需一一对应连接，确保光信号双向传输时路径匹配，避免交叉连接导致通信异常。
切换过程：
控制端发送指令 → 驱动单元动作 → 光学元件（如棱镜、反射镜）调整角度 → 光路从当前通道切换至目标通道，实现信号的动态调度。
总结
该定制光开关是一款高密度、可独立控制、支持远程管理的光路调度设备，适用于数据中心、测试系统等需要灵活光路切换的场合，具备结构紧凑、控制灵活、兼容性强等特点，通过电控光学元件实现光路的快速切换与信号调度。
规格
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 850.00 | |
Insertion Loss /插入损耗 | Typ | dB | <1.0 |
Polarization Dependent Loss/偏振相关损耗 | max | dB | 0.05 |
Wavelength Dependent Loss/波长相关损耗 | max | dB | 0.20 |
Temperature Dependent Loss/温度相关损耗 | max | dB | 0.20 |
Repeatability/重复性 | max | dB | 0.01 |
Return Loss/回波损耗 | min | dB | 55 |
Cross-talk/串扰 | min | dB | 60 |
Lifetime/使用寿命 | 10 9 | ||
Switching time/开关时间 | ms | 12 | |
Transmission power/传输光功率 | max | mw | 500 |
Switch Mode/控制方式 | RS232 RJ45 | ||
Power supply/驱动电压 | V | 单电源220V | |
Fiber Type/光纤类型 | 50/125 | ||
Dimensions/尺寸 | mm | 480X44X200mm | |
Operating Temperature/工作温度 | oC | -20~70 | |
Storage Temperature/储存温度 | oC | -40~85 | |
Environmental Stress Screening/环境压力测试 | Specification | ||
Baking (Temperature / Duration)/烘烤（温度/持续时间） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Mechanical and Configuration/形态和布局 | Specification | ||
Labelling (Label Material & Dimension)/加标签（材料和尺寸） | N/A | ||
Package Dimension/外包装尺寸 | mm | ||
Data Document Preparation/数据文档制备 | Specification | ||
Others Parameters/其它参数 | Specification | ||
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | φ0.9mm松套管 | ||
Pigtail Length/尾纤长度 | 0.5米 | ||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 号码套管 | |
Connector Type/连接头类型 | LC/PC | ||
