Ø 产品特性
l 低损耗、高可靠性、高稳定性
l LCD显示屏
l 支持RS232和以太网接口
Ø 应用场景
l 环形网络
l 光纤及光器件测试
l 光网络自动监控

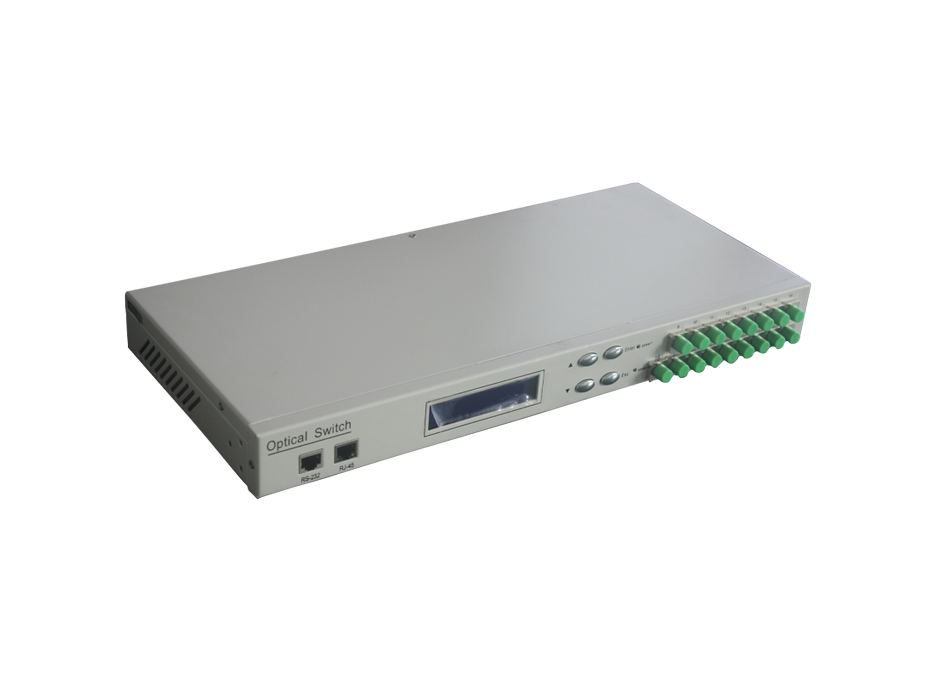

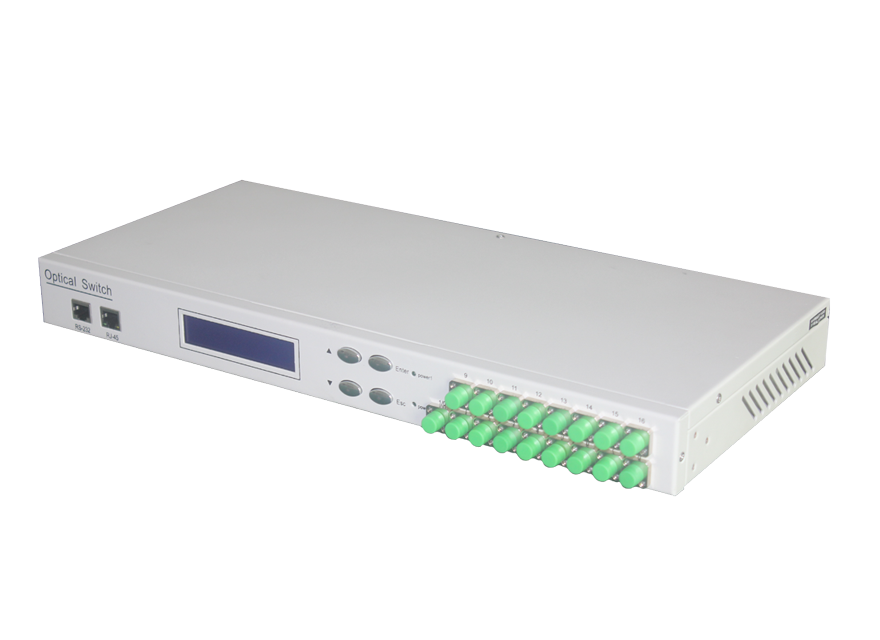

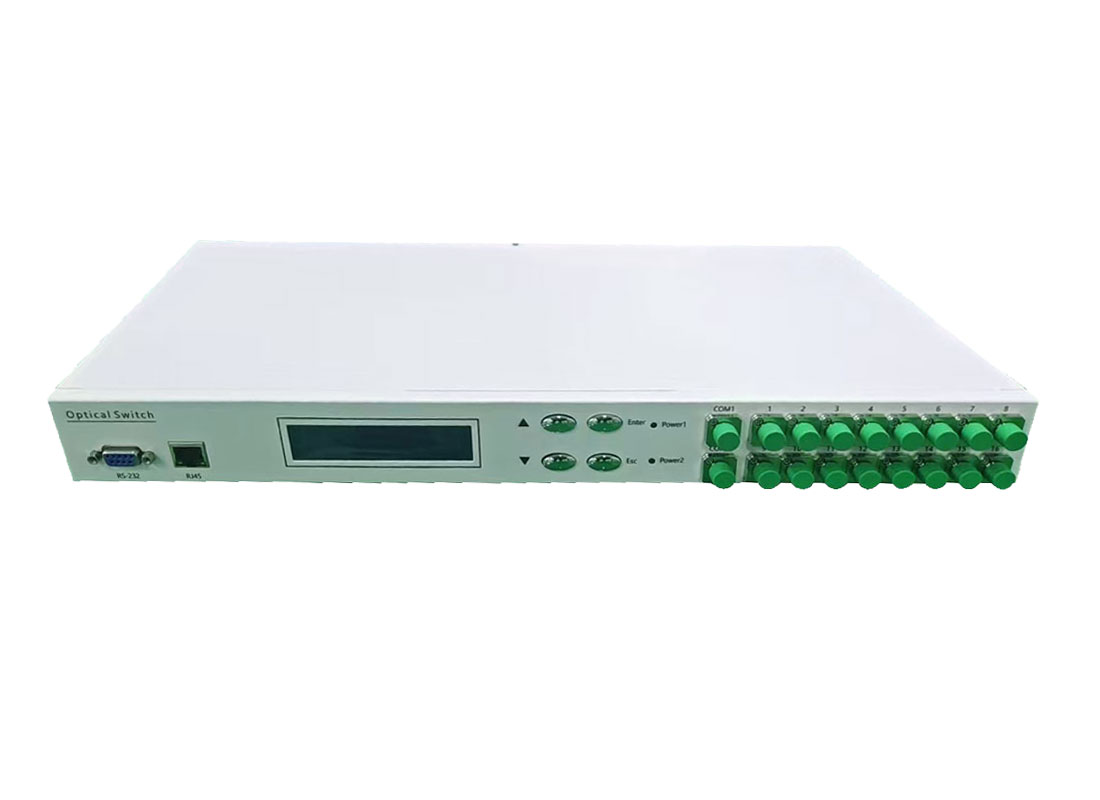

N×N机架式光开关可通过前面板手动选择通道，或通过RS232端口、以太网端口远程控制。支持步进切换或按设定频率自动扫描切换。在光纤传输系统中，可用于多通道光纤监控、多光源/探测器选择、光纤路径保护等；在光纤测试系统中，适用于光纤及器件测试、户外光缆测试、多点光纤传感器监控系统等。
Ø 技术规格
参数 | 单位 | OSW-N×N-U | |||
波长范围 | nm | 850±40 / 1300±40 | 1260 ~ 1650 | ||
测试波长 | nm | 850 / 1300 | 1310 / 1550 | ||
插入损耗 | dB | 典型值:1.8 最大值:2.0 | |||
回波损耗 | dB | 多模≥30 | |||
串扰 | dB | ≥55 | |||
偏振相关损耗 | dB | ≤0.05 | |||
波长相关损耗 | dB | ≤0.25 | |||
温度相关损耗 | dB | ≤0.25 | |||
重复性 | dB | ≤ ±0.05 | |||
耐久性 | Times | 107 | |||
光功率 | mW | ≤500 | |||
切换时间 | ms | ≤30 | |||
工作温度 | °C | -20~+80 | |||
存储温度 | °C | -40~+85 | |||
相对湿度 | % | 5 ~ 95（非冷凝） | |||
监控接口 | RJ45 and RS232( or RS-485 ) | ||||
电源输入 | V | AC 85-264V,50/60Hz or DC(36-72)V | |||
尺寸 | 1U&4X4 | 2U&8X8 | 4U&16X16 | ||
支持定制化配置
Ø 订购信息: OSW－N×N－A－B－C－D－E
N | A | B | C | D | E | |
通道数 | 类型 | 模式 | 测试波长 | 电源类型 | 连接器类型 | 机架尺寸 |
1~16 | 1: N×N定向矩阵（无阻塞OXC）
2: N×N分布式矩阵（广播开关） | SM: 单模, 9/125 M5: 多模, 50/125 M6: 多模, 62.5/125 X: 其他 | 850: 850nm 1310: 1310nm 1550: 1550nm 1310/1550:1310/1550nm X: 其他 | AC: 85-264V DC: 36-72V AC/ DC: 220V&48V | FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC X: 其他s
| 1U: 1U L483×W403×H44 2U: 2U L483×W403×H89 4U : 4U L483×W403×H177 X: 其他
|
