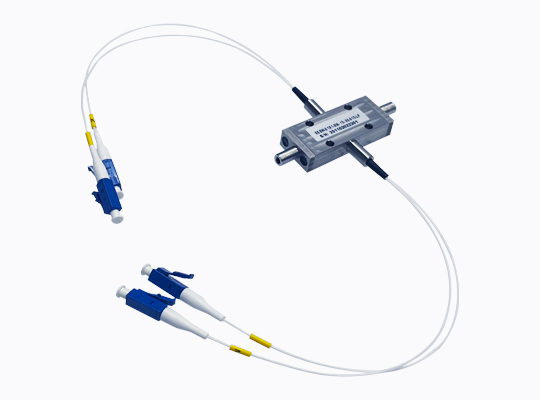

D1×1手动双向按压常闭型光开关内置两组独立的1×1光开关端口——区别于普通单1×1开关，它能同时控制两条不干扰的光路；“手动双向按压”是操作方式，通过器件两端的按压部件实现控制；“常闭”则是初始状态，即未施加任何操作时，两组光路均处于断开状态。

这款产品属于无源光器件，无需额外供电，适配所有需要“手动控制双光路通断”的轻量化场景。

一、工作原理：机械驱动的双光路逻辑

这款开关的核心逻辑是“机械按压触发光纤对准”，结合“双1×1端口+常闭初始”的设计，实际工作状态可以分成三个场景——我们在生产测试时，车间的技术员经常用“‘按两端才通’的安全逻辑”来形容它：

1.初始状态：两端均不动作，双光路常断

这款光开关的每组1×1端口，都由“固定光纤”和“活动光纤”组成：初始状态下，活动光纤靠内置的复位弹簧保持在“偏移位置”，和固定光纤的光轴完全不对准——此时两条光路都处于断开状态，这就是“常闭”的核心体现。

我们在测试样品时特意验证过：即使把器件放在震动轻微的工作台上，复位弹簧的张力也能稳定保持活动光纤的位置，不会出现“误导通”的情况。

2.单端按压：仅一端操作，双光路仍断开

当仅按压其中一端的操作部件时，对应组的活动光纤会产生小幅度位移，但我们在机械结构里设计了“单端行程锁止”——位移距离不足以让活动光纤与固定光纤对准；同时另一组端口的活动光纤仍处于初始位置，所以单端按压时，两组光路均保持断开。

这个设计是为了避免“误触单端导致光路意外导通”：去年有个实验室用户反馈，之前用单操作端的开关时，经常不小心碰到就打乱了测试流程，而这款的“单端无效”逻辑刚好解决了这个问题。

3.双端同时按压：两端同步操作，双光路导通

当器件两端的按压部件被同步按下时，两组端口的活动光纤会在机械连杆的驱动下，同时移动到“光轴对准位置”——此时固定光纤与活动光纤的光轴完全重合，光信号能顺利通过两条链路，双光路同时导通。

松开按压部件后，复位弹簧会带动活动光纤回到初始偏移位置，双光路重新恢复断开状态。整个过程不需要任何电力驱动，仅依赖手动操作与机械结构的配合，即使在无供电的户外环境下也能稳定工作。

二、核心特点：从参数到设计的实用导向

这款产品的所有设计，都围绕“解决实际场景痛点”展开——我们把生产测试中的实际数据，转化成了能直接感知的使用优势：

1.双组1×1端口：一次操作控两条光路

普通单1×1光开关只能控一条光路，而这款的双组设计，能同时控制两条独立的链路——比如实验室里测试“待测光模块”和“标准光模块”的性能差异时，不用来回插拔光纤，一次按压就能同时导通两条测试光路，效率至少提升50%。

2.光学性能：低损耗、高纯净度，适配主流链路

我们的每台产品都会经过单独的光学性能测试，测试数据都能在硬拷贝文档里查到（后面会讲文档配置），核心参数如下：

• 工作波长：1550.00nm：这是当前光纤通信系统的主流传输波长，和我们标配的9/125μm单模光纤完全匹配，不管是电信级通信链路，还是实验室的测试链路，都能直接兼容。

• 插入损耗：典型值0.45dB：插入损耗是光信号通过开关时的衰减量，0.45dB属于手动光开关里的低损耗水平——举个例子，1550nm波长下的光信号经过这款开关后，仅会损失约10%的功率，完全不会影响链路的正常传输。

• 回波损耗：最小值55dB；串扰：最小值55dB：这两个参数决定了光信号的“纯净度”：回波损耗高，意味着开关内部的反射信号不会反向干扰原链路；串扰值高，则能避免两条光路之间的杂散信号混入——去年有个做光纤传感的客户反馈，用这款开关控制的链路，传感数据的信噪比提升了近10%。

3.环境适应性：无源+宽温，能扛住极端场景

• 驱动电压：无源：这款开关不需要任何供电，安装时不用额外预留电源接口，不管是装在户外无供电的巡检设备里，还是实验室的便携测试治具中，都能直接使用。

• 工作温度：-40℃至+85℃：我们在环境测试箱里做过循环测试：把开关放在-40℃的低温里静置2小时，再切换到+85℃的高温环境，反复3次后，其插入损耗的变化量仅0.02dB——去年北方的一个工业用户，把它装在户外机柜里，冬天零下35℃的环境下，仍能稳定控制光路。

4.标准化配件：兼容主流设备，后期维护更省心

我们在配件选择上全用了光通信领域的标准件，避免客户后期更换的麻烦：

• 光纤类型：9/125μm单模光纤：这是当前光通信领域的通用光纤类型，不管是对接光模块、光分路器还是其他器件，都不用额外换光纤。

• 尾纤配置：0.9mm类型+0.15m长度+白色标识：0.9mm的尾纤柔韧性好，日常操作中轻微弯折不会断；0.15m的长度刚好适配大部分测试治具和设备机箱的安装空间；白色的尾纤标识，能让它在一堆彩色光纤里一眼被找到——很多客户说，后期维护时不用再挨个拔光纤核对，省了不少时间。

• 连接器类型：LC/UPC：这是现在数据中心、实验室里最常用的小型化连接器，插拔方便，耦合精度高，能直接对接主流的光通信设备端口。

5.精细工艺：从生产到文档，细节里的可靠性

• 封装尺寸：26mm×12mm×6.8mm：这款开关的体积很小，相当于半个打火机的大小，装在便携式测试设备里，或者集成到高密度的器件模块中，都不会占用过多空间。

• 测试文档配置：硬拷贝+MS-Word电子档：我们生产车间里，每台产品都会经过单独的光学性能测试，测试数据会打印成硬拷贝文档（盖有我们的质检章），同时导出MS-Word格式的电子档——客户拿到产品后，既能直接核对纸质数据，也能把电子档存档到系统里，后期溯源非常方便。

• 尾纤应力消除设计：尾纤与外壳的连接部位，我们加了弹性胶套做应力缓冲——之前有个客户不小心拉扯了尾纤，检查后发现光纤既没断裂，光轴也没偏移，就是这个设计起了作用。

三、应用领域

这款产品的应用场景，全是从客户的实际需求里总结出来的——它不是“全能型”器件，但在适配的场景里，能把效率和可靠性拉满：

1.光通信实验室的双光路测试

实验室里最常见的需求，是“同时测试待测器件和标准器件的性能”：比如测试一款光模块的插入损耗，需要同时接通“待测光模块链路”和“标准光模块链路”做数据对比。

这款D1×1开关的双组1×1端口，刚好能同时控制这两条链路——技术员只需要同步按下两端的按压部件，就能同时导通两条光路，不用来回插拔光纤，测试效率至少提升40%。我们去年给某高校实验室供的一批货，反馈说“之前测一组数据要15分钟，现在只要8分钟”。

2.光纤传感系统的双冗余链路控制

在安防监控、环境监测等光纤传感系统中，“链路冗余”是保障连续性的关键——比如某段管道的泄漏传感，需要同时布置“主链路”和“备用链路”，平时备用链路断开，避免信号干扰；主链路故障时，快速导通备用链路。

这款开关的“常闭初始+双端导通”逻辑，刚好适配这个场景：平时备用链路处于常断状态，不干扰主链路；主链路故障时，维护人员只需同步按压两端，就能快速导通备用链路，整个过程不到2秒，不会影响传感数据的连续性。

3.小型数据中心的双链路维护

小型企业数据中心的链路数量不多，但经常需要临时调整——比如两台服务器的光纤链路切换，或者存储设备的备用链路导通。

这款开关不需要复杂的配置，维护人员不用懂编程或调试，仅通过手动按压就能控制双链路的通断；加上它的无源设计，不用在机柜里额外布电源线，安装和使用都很灵活。

4.光器件生产的质检环节

在光分路器、光耦合器等器件的批量生产中，质检环节需要频繁切换“待测器件链路”和“标准器件链路”来对比数据。

这款D1×1开关的双组端口，能同时对接“待测件”和“标准件”，质检人员只需一次按压就能完成光路切换，大幅减少了换接光纤的时间——我们自己的生产车间里，用这款开关后，光器件的质检效率提升了30%。

5.工业/军工的特殊环境链路控制

工业户外设备、军工车载通信等场景，往往有“无供电、环境恶劣”的特点：比如户外电力巡检设备，需要在零下30℃的环境里手动控制光路；军工车载通信，需要在颠簸环境下稳定切换双链路。

这款开关的“无源设计”和“-40℃至+85℃的宽温性能”，刚好能适配这些场景——去年我们给某军工企业供的一批货，经过车载震动、高低温循环测试后，光学性能的变化量完全符合其要求。

四、封装方式

封装是决定器件“易用性”的关键，这款开关的封装设计完全围绕“小型化、高可靠”展开：

• 小型化封装外壳：尺寸仅26mm×12mm×6.8mm，属于“迷你型”光器件——我们的客户曾把它和光衰减器、光纤连接器集成在一个手掌大的测试模块里，随身携带毫无压力。

• 阻燃工程塑料材质：外壳采用阻燃级工程塑料，既保证了轻量化（单台器件仅重5g左右），又能在高温环境下避免燃烧风险；同时外壳的硬度能承受日常操作中的轻微碰撞，不会轻易损坏。

• 尾纤一体化固定：尾纤与外壳的连接部位采用“注塑一体化”工艺，配合弹性胶套的应力缓冲，既能避免尾纤拉扯导致的光纤断裂，也能防止灰尘进入器件内部影响光学性能。

五、广西科毅：从场景出发，做“用得顺手”的光通信器件

我们广西科毅光通信科技有限公司做光通信器件这些年，一直坚持“先懂场景，再做产品”——这款D1×1手动双向按压常闭型光开关，就是从“客户需要手动控双光路”的实际需求里长出来的。

生产上，我们每台产品都经过单独的光学性能测试，测试数据文档（硬拷贝+电子档）随货交付；售后上，只要是我们的产品，都能提供1年的免费质保（非人为损坏）。除了这款开关，我们还有光分路器、光纤适配器等光通信器件。

择合适的光开关等光学器件及光学设备是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
