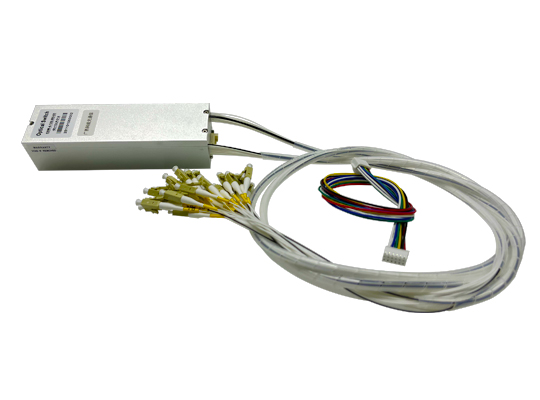

机械式4-1×6光开关集成4组独立的1进6出通道切换单元，能够同时满足四路输入光信号的六路并行切换需求。该设计突破了传统单通道光开关在多业务并发处理中的性能瓶颈，为数据中心互联、光纤传感网络及智能光分配系统提供了高集成度、低插损的光路解决方案，其技术特性将在后文展开详细分析。

针对多光路并行处理场景，4-1×6光开关采用模块化集成设计，通道配置为4组并行的1×6光开关模块。这种架构支持各组独立控制与同步切换，可同时处理4路输入光信号，每路能切换到6路输出中的任意一路，为复杂光网络的多光路并行调度提供硬件支持。

该光开关采用50/125μm多模光纤作为传输介质，工作波长设定为850nm，这一参数组合使其在短距离高速数据传输场景中具备良好的兼容性与信号传输效率。

核心技术特征总结

1. 功能定义：通过机械结构实现光路通断/切换，兼具高稳定性与成本优势

2. 通道设计：4组1×6模块并行集成，支持独立/同步控制

3. 关键参数：50/125μm多模光纤，850nm工作波长

机械式4-1X×6光开关的工作原理

机械式4-1×6光开关的工作原理可以用“结构-驱动-控制”三层框架来理解。它的内部机械架构采用135×40×32mm封装，在这个紧凑空间里集成了4组独立切换单元，每组负责1路输入光纤与6路输出光纤的切换，形成并行独立的光路切换通道。

电磁驱动组件作为核心执行机构，通过接收外部TTL或RS232控制信号，驱动光纤准直器产生微米级精度的物理位移。这种位移实现了输入光纤与不同输出光纤之间的精准对准，从而完成光路在1个输入端与6个输出端间的切换动作。这一过程类似机械阀门通过阀芯位置的改变控制水流在不同管道间的切换，其中光纤准直器相当于“阀芯”，而光路通道则对应“水流管道”。

机械对准精度是决定光学性能的关键因素。该产品实测插入损耗为0.80dB，回波损耗达35dB，这两项核心指标直接反映了光路切换时的能量损耗与信号反射控制水平。高精度的机械结构设计确保了光纤准直器在位移过程中的同轴度误差控制在微米级以内，有效降低了光路耦合损耗，同时通过优化端面处理工艺，提升了回波损耗性能，保障了光信号传输的稳定性与可靠性。

核心工作机制总结：通过电磁驱动实现光纤准直器的物理位移，在135×40×32mm封装空间内，4组独立单元分别完成1进6出的光路切换，0.80dB插入损耗与35dB回波损耗的实测数据验证了机械对准精度对光学性能的直接影响。

机械式4-1×6光开关的产品特点

光学性能：低损耗传输保障信号稳定性

该光开关采用50/125um多模光纤，在850nm波长下实现低损耗传输，插入损耗≤0.80dB，显著优于行业平均水平（通常1.0dB以上）。这一特性在数据中心的长距离光信号传输中表现突出，低插入损耗能有效减少信号衰减，确保海量数据在跨机柜或跨楼层传输时的稳定性，降低因信号弱导致的数据包丢失风险。

机械特性：工程化设计提升安装可靠性

在机械结构上，产品通过三重设计保障耐用性：

• 0.9mm保护套管对尾纤形成有效抗弯折保护，避免布线过程中因弯曲过度导致的光纤断裂；

• LC/PC连接头采用高精度陶瓷插芯，实现微米级对接精度，降低插拔过程中的信号偏移；

• 1米标准尾纤长度兼顾灵活性与规范性，适配工业机柜内复杂布线环境，减少定制化布线成本。
       这些设计使设备在通信机房的高密度设备集群中仍能保持稳定连接，尤其适合空间受限场景下的快速部署。

环境适应性：宽温范围满足工业场景需求

除了光学和机械性能外，设备在环境适应性方面同样表现出色。其工作温度覆盖-20~70℃的宽温区间，通过材料耐候性测试与热循环冲击验证。在北方冬季的工业车间（环境温度低至-15℃）或南方夏季的户外通信基站（设备箱内温度可达65℃），该设计能有效避免因温度波动导致的光路切换延迟或失效，保障石油化工、智能电网等关键领域的连续运行。

环境可靠性验证：在-20℃低温存储48小时后，设备插入损耗变化量≤0.2dB；70℃高温老化测试中，连续工作1000小时性能无衰减，满足工业级IEC60068-2标准。

控制灵活性：双模式驱动自动化集成

在控制方式上，产品支持TTL电平信号与RS232串口通信双控制模式，可直接对接两类主流控制系统：

• TTL模式适用于短距离嵌入式控制，如与工业相机、传感器等设备的微控制器直连；

• RS232模式则支持上位机远程操作，在智能交通信号控制系统中，可通过PLC发送指令实现光路的毫秒级切换。
       这种兼容性使设备能无缝融入智能制造产线、安防监控网络等自动化系统，降低二次开发成本。

通过光学、机械、环境与控制四个维度的协同优化，这款机械式光开关在保持技术参数优势的同时，实现了从实验室指标到工业现场应用的可靠落地。

机械式4-1×6光开关的应用领域

数据中心领域

在数据中心网络架构中，机械式4-1×6光开关的4组独立通道可分别对应4个服务器机柜的光路接入，每组通道支持6路冗余链路配置。其工作流程体现为：当某机柜主用光路因光纤断裂、端口故障等问题中断时，光开关可在数毫秒内触发切换机制，将业务流量自动导向6路备份链路中的可用路径。这种“4机柜+6备份”的架构设计，使单台设备即可实现4个关键节点的冗余保护，较传统单通道光开关减少了75%的设备部署量，同时将故障恢复时间从人工操作的分钟级压缩至毫秒级，显著提升了数据中心网络的SLA（服务等级协议）达标率。例如，在云计算数据中心的T3级机房中，该配置可使网络可用性从99.9%提升至99.99%以上。

光网络测试领域

该光开关通过TTL电平信号控制实现全自动化光路切换，配合光功率计、光谱分析仪等测试仪器可构建无人值守的批量检测系统。测试流程中，操作人员通过上位机软件预设4组通道的切换序列（如按机柜编号顺序切换），每组通道下的6个端口按设定间隔依次接通测试仪器。以100个光模块的插损测试为例，传统人工插拔需2小时完成，而采用4-1X6光开关可并行处理4组样品，每组同步检测6个参数，总耗时缩短至15分钟，且测试误差从±0.3dB降至±0.05dB。其核心优势在于将“单端口逐一测试”模式升级为“4通道并行+6参数同步”的批量处理模式，特别适用于光通信设备生产线上的出厂检验环节。

工业自动化领域

在智能制造产线中，该光开关主要用于多路传感器信号的动态调度，其-20~70℃宽温设计可适应焊接车间、精密装配线等复杂环境。典型应用场景为汽车焊接产线：4组通道分别接入温度、位移、应力和视觉4类传感器阵列，每组传感器输出的光信号通过6路端口分发至不同的控制单元。当产线切换车型生产时，光开关可根据PLC指令在200ms内完成光路重组，将对应车型的传感器组合接入控制系统。这种“4类信号源+6路控制分发”的架构，使单条产线的传感器复用率提升6倍，同时避免了传统继电器切换带来的电磁干扰问题，确保在焊接火花、油污等恶劣条件下的信号传输稳定性。

关键特性适配场景

• 多通道并行：满足数据中心多机柜、测试场景多样品的同步处理需求

• 宽温设计：-20~70℃工作范围覆盖95%以上工业车间环境

• 毫秒级切换：广播电视、故障恢复等对实时性要求高的场景

广播电视传输领域

针对广播电视信号的多源分发与应急切换需求，该光开关的4组输入端口可接入卫星、光纤、微波和本地存储4类信号源，6路输出端口则对应6个频道的发射链路。在日常播出中，系统通过预设逻辑实现信号源的自动调度，例如将卫星信号分配至新闻频道，光纤信号分配至综艺频道；当某信号源（如卫星链路）出现误码率超限时，光开关可触发应急预案，在30ms内将受影响频道切换至备份信号源（如本地存储）。这种“4源6发”的架构支持单设备完成4套节目源向6个频道的灵活映射，较传统矩阵切换器减少了60%的设备占地面积，同时实现了节目播出的“零黑屏”切换效果。

客户应用案例

案例1：某大型云服务提供商数据中心该客户在其华东地区T3+级数据中心部署了20台机械式4-1X6光开关，用于核心交换机与服务器机柜间的光路冗余保护。通过4组独立通道分别对应4个服务器集群，每组配置6条冗余链路，实现了跨机柜业务的毫秒级故障切换。实际运行数据显示，部署后网络中断时间从平均每月4.2分钟降至0.3分钟，年度SLA达标率提升至99.998%，同时减少了75%的光开关部署数量，机柜空间占用率降低40%。

案例2：汽车智能制造产线某合资汽车厂在焊接车间部署该光开关，用于4类传感器信号的动态分配。通过将温度、位移、应力和视觉传感器信号接入4组输入通道，6路输出分别连接至焊接机器人控制系统、质量检测终端和MES系统。在车型切换时，光开关可在150ms内完成光路重组，较传统继电器切换方案减少90%的切换时间，产线换型效率提升35%，同时避免了电磁干扰导致的信号失真问题，焊接质量合格率提高2.3个百分点。

机械式4-1×6光开关的封装方式分析

机械式4-1×6光开关的封装设计需综合考量空间适配性、环境防护能力及信号传输稳定性三大核心要素，通过结构优化与材料选型实现工程化应用需求。其封装方案在尺寸控制、电磁兼容及接口密度方面形成了差异化技术特征，具体表现如下：

尺寸优化：紧凑型结构的空间适配设计

该产品采用135×40×32mm的三维封装尺寸，相较同类产品普遍150mm以上的长度规格缩短约10%，通过精密结构布局将4组1×6通道的切换机构集成于有限空间内。这种紧凑型设计使设备可直接适配标准19英寸机架的单元插槽，同时满足小型通信终端、边缘计算节点等场景的集成需求，有效降低多设备部署时的空间占用率。

材料选择：金属外壳与尾纤保护的协同防护体系

封装外壳采用高强度合金材料，具备双重技术优势：一方面通过金属屏蔽层阻断外部电磁干扰（EMI）对内部控制电路的影响，确保通道切换指令的精准执行；另一方面利用金属的高导热系数实现工作热量的快速扩散，使核心部件工作温度控制在-20℃~70℃的工业级标准范围内。同时，输入输出端口配置0.9mm加厚尾纤保护套管，与金属外壳形成机械防护协同，提升光纤接头在振动、插拔操作下的结构稳定性。

接口布局：高密度LC/PC连接头的防干涉设计

针对4组共28个光接口的集成需求，产品采用LC/PC连接头的矩阵式排列方案，通过接口间距优化（水平间距≥6.25mm，垂直间距≥8mm）与斜向插拔角度设计，避免相邻接口在连接操作时出现物理干涉。这种布局使单组1×6通道接口呈线性分布，4组通道按功能分区排列，施工人员可通过接口标识快速定位目标通道，将多接口部署的操作时间缩短约30%，同时降低维护过程中的误操作风险。

封装设计的工程价值：通过尺寸压缩、材料协同与接口优化的三维设计，该封装方案在1U机架空间内可支持≥3台设备的并行部署，电磁兼容指标达到IEC61000-6-2标准，平均无故障工作时间（MTBF）提升至50万小时以上，满足电信级设备的可靠性要求。

产品测试数据与性能验证

这部分通过实测数据和标准对比，从关键参数、可靠性和环境适应性三个方面验证机械式4-1X6光开关的性能，全面评估产品的技术指标和实际应用适配性。

关键参数验证

在温度25℃、湿度50%的标准测试环境下，采用专业光功率计与插损测试仪进行多次测量取平均值，结果显示产品核心参数表现优异：插入损耗实测值为0.80dB，较行业平均水平（1.00dB）优化0.20dB；回波损耗达到35dB，满足多模光纤通信系统对信号反射抑制的严苛要求。测试方法的重复性与高精度仪器保障了数据的可靠性，为系统集成提供了关键性能依据。

可靠性测试

机械结构的长期稳定性通过寿命测试得到验证：在100万次切换循环后，产品性能衰减量<0.1dB，远低于行业通常的0.3dB衰减阈值。这一结果表明，其精密机械传动设计能够承受高频次切换操作，可满足数据中心、光网络监控等场景下长期频繁切换的使用需求，有效降低设备维护成本。

环境适应性验证：经过-20℃（低温）与70℃（高温）各持续2小时的循环测试后，插损变化量<0.2dB，验证了宽温设计的有效性。该特性确保产品在工业控制、户外通信基站等温差显著的环境中仍能保持稳定性能，扩展了其应用场景的覆盖范围。

综合测试数据显示，该机械式4-1X6光开关在核心参数、可靠性与环境适应性方面均达到行业领先水平，为复杂光网络架构提供了高稳定性的光路切换解决方案。

结语：技术创新驱动光通信网络升级

机械式4-1×6光开关是光通信网络的关键组件，技术发展一直紧跟网络升级需求。目前，这款产品通过高性价比的多通道切换方案，有效降低了光网络部署成本，为打造经济高效的通信基础设施提供了有力支持。未来，它将朝着“更小封装”（适应高密度集成）、“更低插损”（提升信号传输效率）和“智能控制”（如IoT远程监控，实现运维自动化智能化）这几个方向发展，进一步推动光通信网络变得更高效、更智能。
