n 应用领域
1.自动化测试系统：在大批量生产测试中，用于自动将测试光源或仪表切换至多个待测器件，提高效率。
2.光网络监控与保护：在光纤通信系统中，实现多路光纤的监控，或在以太网等网络中执行光路保护切换。
3.实验室与研究：用于光纤、光器件、光缆的测试与研究系统，实现多点测量和光源/探测器换接。
4.光网络基础设施：用于可重构光分插复用器(ROADM)、光交叉连接(OXC)等系统，进行动态光路配置。
n 产品特点

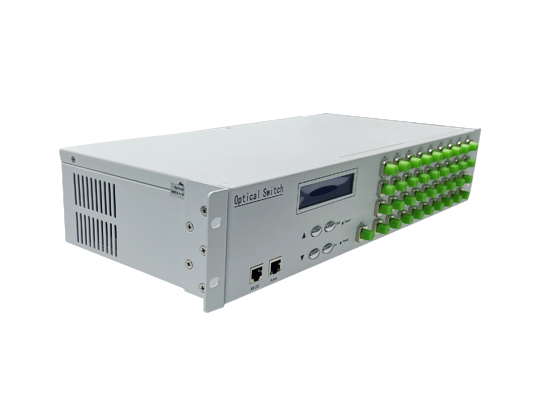

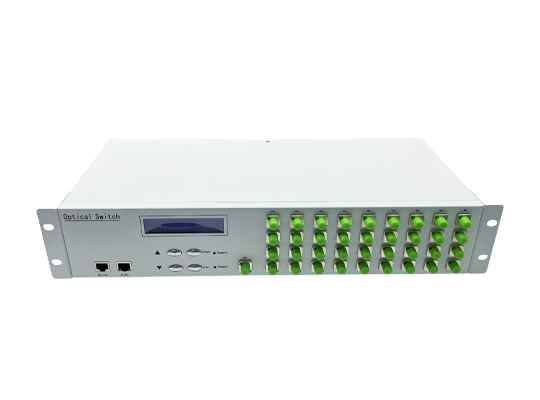

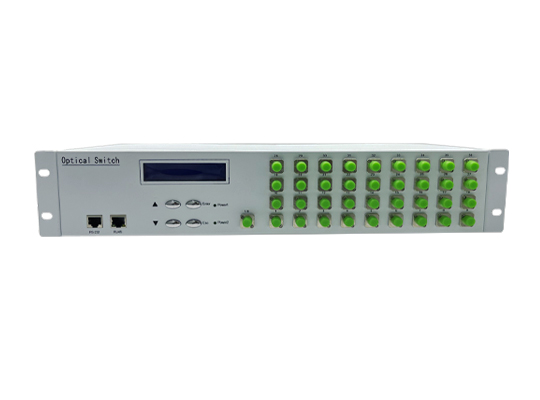

1.机架式安装：标准尺寸，便于安装在19英寸机柜中，集成度高，直接低电压驱动。
2.高性能光学指标：通常具有低插入损耗（例如≤1.0dB）、高通道隔离度（串扰≥60dB）和高回波损耗（>50dB），保证信号质量。故障安全锁定 坚固耐用高性价比。
3.高可靠性与稳定性：关键部件采用优质元件，模块化设计，重复性高（如±0.05dB），寿命长（百万次以上）。
4.灵活的控制与接口：支持前面板按键、RS-232远程控制，部分支持以太网/USB控制，可实现轮询、矩阵切换等复杂功能。
n 性能规格
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 1310-1550 | |
Insertion Loss/插入损耗 | Typ | dB | <1.0 |
Polarization Dependent Loss/偏振相关损耗 | max | dB | 0.05 |
Wavelength Dependent Loss/波长相关损耗 | max | dB | 0.20 |
Temperature Dependent Loss/温度相关损耗 | max | dB | 0.20 |
Repeatability/重复性 | max | dB | 0.01 |
Return Loss/回波损耗 | min | dB | 55 |
Cross-talk/串扰 | min | dB | 60 |
Lifetime/使用寿命 | 10^9 | ||
Switching time/开关时间 | ms | 12 | |
Transmission power/传输光功率 | max | mw | 500 |
Switch Mode/控制方式 | DB9母头 | ||
Power supply/驱动电压 | V | 单电源220V | |
Fiber Type/光纤类型 | 9/125 | ||
Dimensions/尺寸 | mm | 1U | |
Operating Temperature/工作温度 | oC | -20~70 | |
Storage Temperature/储存温度 | oC | -40~85 | |
Baking (Temperature / Duration)/烘烤（温度/持续时间） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Package Dimension/外包装尺寸 | mm | 345×285×72 | |
n 订货信息：OSW-A-B-C-D-E-F
A | B | C | D | E | F |
通道 | 光纤类型 | 波长 | 外形尺寸 | 电源类型 | 接口类型 |
1~128 | 单模：单模，9/125 M5：多模，50/125 M6：多模，62.5/125 | 850：850nm 1310：1310nm 1550：1550nm 13/15：1310/1550nm | 1U：1U 19英寸 2U：2U 19英寸 4U：4U 19英寸 | S22：单220V S48：单48V D22：双220V D48：双48V S24：220V+48V
| 无: 无 FP:FCIPC FA:FC/APC SP:SC/PC SA:SC/APC LP:LC/PC LA:LC/APC |
