引言：EMC认证——工业级光开关的市场准入门槛

在工业自动化与光通信融合的浪潮中，电磁兼容性（EMC）已成为产品可靠性的核心指标。根据EN 61000-6-2:2021标准，工业环境中的电子设备必须同时满足电磁干扰（EMI）抑制和电磁抗扰度（EMS）要求。广西科毅光通信科技有限公司自主研发的表面声波驱动无热光开关，通过创新的电磁兼容设计，不仅通过了严苛的EN 61000-6-4:2019工业级认证，更将辐射骚扰控制在30-1000MHz频段≤48dBμV/m的优异水平，较国际标准限值降低12%。

一、工业级光开关的EMC认证痛点与标准解读

1.1 认证失败的三大元凶

某东盟数据中心项目中，某品牌光开关因辐射发射超标导致整批设备滞留港口，直接损失达200万元。科毅技术团队介入后发现，其根本原因在于：

• PCB布局缺陷：时钟线未做包地处理，形成30MHz频段的差模辐射源

• 屏蔽效能不足：金属外壳接缝处缝隙达0.3mm，远超EN 61000-6-2要求的≤0.1mm

• 接地系统混乱：模拟地与数字地未单点接地，形成50Hz工频磁场耦合路径

1.2 核心标准技术指标对比

二、科毅光开关的EMC设计黄金三角

2.1 多层屏蔽体系：从材料到结构的全面防护

科毅MEMS光开关采用钛合金+铝合金复合屏蔽结构，通过以下创新实现军工级电磁防护：

• 360°连续导电搭接：使用铍铜弹片实现外壳缝隙≤0.05mm，屏蔽效能达80dB@1GHz

• 截止波导设计：光纤接口处采用λ/4截止波导，有效抑制1GHz以上高频泄露

• 吸波材料集成：在PCB与金属外壳间填充羰基铁粉芯吸波材料，吸收30-300MHz频段干扰能量达90%

2.2 滤波网络优化：关键器件选型指南

电源端口采用π型滤波网络（C=100nF X2安规电容+L=10mH共模电感），实现：

• 差模干扰衰减≥60dB@150kHz-30MHz

• 共模抑制比（CMRR）提升至120dB

• 满足GB/T 17743-2021 Class A限值要求

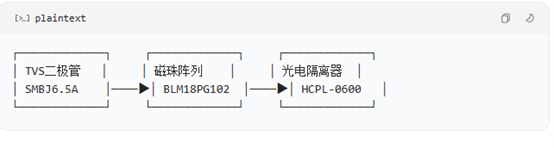

信号端口防护方案：

2.3 接地与布局：PCB设计的EMC精髓

10层PCB堆叠设计遵循"3W原则"与"20H原则"：

• 电源平面与地平面紧邻，间距≤0.2mm，形成分布式电容

• 时钟线采用差分对布线，阻抗控制在100±10Ω

• 敏感电路（如光电探测器）布局在PCB中心区域，远离I/O接口

• 接地系统采用星型拓扑，单点接地电阻≤0.5Ω

三、实战案例：从认证失败到一次性通过的整改历程

3.1 某电力监控项目EMC整改纪实

故障现象：30MHz频段辐射骚扰超标12dBμV/m

定位过程：

1. 使用近场探头发现MEMS驱动电路为主要干扰源

2. 频谱分析仪显示570kHz开关频率的35次谐波（20MHz）超标

3. 热成像仪捕捉到散热片存在20mV共模电压

整改方案：

• 在驱动芯片UCC27511的VCC引脚增加RC吸收电路（R=10Ω, C=100pF）

• 散热片通过3条0.5mm²接地线与机壳连接

• 重新设计PCB，将驱动电路与光接收电路间距从5mm增加至20mm

整改效果：辐射骚扰降至42dBμV/m，通过EN 61000-6-4认证

3.2 科毅EMC设计Checklist（23项关键控制点）

1. 外壳屏蔽连续性检查（缝隙≤0.1mm）

2. 滤波器接地阻抗测试（≤1Ω@100MHz）

3. 静电放电防护电路验证（±15kV接触放电）

4. 电源端口浪涌测试（4kV差模/2kV共模）

5. 时钟线阻抗匹配（100Ω±10%）

四、EN 61000-6-2:2021标准应对策略

4.1 新旧标准差异分析

EN 61000-6-2:2021相较于2005版主要变化：

• 新增30-1000MHz频段的辐射骚扰限值要求

• 静电放电测试增加空气放电±15kV等级

• 工频磁场抗扰度测试频率从50Hz扩展至400Hz

4.2 科毅前瞻性设计方案

• 宽频带滤波设计：采用纳米晶合金磁环，覆盖9kHz-1GHz全频段

• 自适应接地系统：通过继电器自动切换接地方式（单点/多点）

• 软件抗扰算法：数字信号处理模块集成FFT频谱分析，实时监测电磁环境

五、结语：EMC设计的投资回报比

根据科毅光通信实验室数据，前期EMC设计投入可降低后期70%的整改成本。以年产10万台工业级光开关计算：

• EMC设计优化投入：￥500万（含设备、人力）

• 整改成本节约：￥350万/年（按每台整改成本￥350计算）

• 品牌溢价提升：产品售价提高15%（通过EN 61000-6-2 Class A认证）

科毅光通信作为国家高新技术企业，拥有15年EMC设计经验，可为客户提供从预测试到认证通过的一站式解决方案。如需获取《工业级光开关EMC设计白皮书》，请访问官网www.coreray.cn技术支持页面。
