引言
2025年光纤产业报告显示，空芯光纤传输速度较传统光纤提升47%，标志着光通信系统向超高速率迈进的重要突破。然而，这一技术飞跃背后，传统光开关的偏振相关损耗（PDL） 问题正成为制约系统性能的关键瓶颈——在5G基站回传等高密度部署场景中，PDL导致的信号功率差异、光信噪比（OSNR）不平衡及不可补偿的脉冲失真，严重限制了高速信号的有效传输。在此背景下，广西科毅光通信科技有限公司提出的“军工级低PDL解决方案”为突破这一技术桎梏提供了核心价值支撑。
偏振相关损耗（PDL）本质上是光通信器件在不同偏振态下对光信号处理效率存在差异的关键参数，其对系统性能的影响在高数据速率与长距离传输中尤为显著。随着数据中心连接从25G/100G向400G/800G演进，以及密集波分复用（DWDM）光纤网络的广泛部署，PDL已从次要参数升级为必须严格控制的关键指标。与可补偿的偏振模色散（PMD）不同，PDL引发的脉冲失真无法通过现有技术完全消除，尤其在极端环境（如闪电导致的超快偏振态旋转）下，会进一步加重接收端均衡模块负担，直接恶化网络服务质量（QoS）。因此，有效控制PDL成为提升光通信系统稳定性、可靠性，乃至实现空芯光纤等前沿技术商业价值的核心前提。
偏振相关损耗（PDL） 是光通信器件的关键性能指标，其核心定义为：光信号通过器件时，因偏振状态（SOP）变化导致的传输损耗最大差异值。这种损耗差异源于器件对不同偏振态光信号的传输效率不均衡，直接影响高速光通信系统的信号稳定性。从数学角度，PDL的量化公式为：PDL = 10 × log₁₀(pₘₛd,max / pₘₛd,min)，其中pₘₛd,max和pₘₛd,min分别代表测量过程中记录的最大和最小传输光功率。该公式直观反映了偏振态波动对信号功率的影响幅度，单位为dB。
PDL的产生与光器件的材料特性、结构设计及制造工艺密切相关。从微观层面看，波导材料中硼（Boron）和磷（Phosphorus）等掺杂元素的含量会改变材料折射率分布及非线性光学特性，导致不同偏振模式在传播过程中产生差异化损耗。以华中科技大学研发的类椭圆刻蚀光栅耦合器为例，其非对称的光栅结构设计虽能提升耦合效率，但也会因模式选择机制加剧对特定偏振态的抑制作用，使PDL成为制约器件性能的关键参数。在实际应用中，保偏光开关通过特殊的光路设计可有效降低偏振敏感性，成为解决PDL问题的重要技术方案。
PDL测量的核心在于全面扫描光信号的偏振态空间，并精确捕捉传输功率的极值变化。主流测量方法包括以下两种：
偏振扰动法：通过偏振控制器（PSCs）引入伪随机延迟扰动（如运动光纤回路产生的分布式延迟），实现对偏振态的全空间扫描。该方法依赖偏振控制器与探测器的协同工作，需确保对偏振空间的充分采样，通常采用旋转波片或光纤挤压式扰动装置。
穆勒（Mueller）矩阵法：利用一组已知入射偏振态照射被试器件（DUT），通过测量透射光强并计算穆勒矩阵第一行元素，反推PDL值。该方法无需全面扫描偏振空间，仅通过矩阵运算即可获取损耗特性，适用于波长相关PDL测试场景。
典型的PDL测量系统由三部分组成：
• 光源（S）：需满足低偏振度（DOP）要求，若光源偏振度过高，需搭配偏振控制器进行预处理，确保输出光信号仅包含单模传输分量。
• 偏振控制器（PSCs）：分为确定性（如波片组合）和伪随机（如三旋转波片扰码器）两类，用于生成可控的偏振态序列。
• 探测器（D）：需具备线性光功率响应特性，光敏面尺寸需覆盖全部输出光斑，避免因空间采样不足导致测量误差。
国际电工委员会（IEC）制定的IEC 61300-3-2标准为PDL测量提供了权威技术规范，明确了测试环境、设备要求及数据处理方法。以广西科毅MEMS光开关为例，其产品实测PDL值可达0.15dB，显著优于行业平均水平（通常为0.3-0.5dB），这一数据印证了先进制造工艺对降低PDL的有效性。对比国家标准GB/T 16530-1996《单模纤维光学器件回波损耗偏振依赖性测量方法》，IEC标准在宽波长范围测试和动态偏振态控制方面更具优势，成为高端光器件研发的首选参考标准。

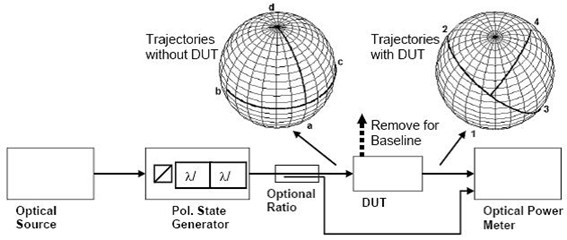

光开关偏振相关损耗测量方法示意图
偏振相关损耗（PDL）作为光通信系统中的关键偏振效应，其影响贯穿信号传输的全链路，形成“信号质量退化-网络架构受限-业务应用受阻”的级联效应链。在高速率、高密度光互联场景下，PDL的危害被进一步放大，成为制约系统性能的核心因素之一。
PDL对信号质量的影响体现在多维度损伤机制。首先，不同偏振态下的损耗差异会直接导致接收信号功率波动，在偏振分复用（PDM）系统中不仅造成两偏振通道功率不平等，更会引发光信噪比（OSNR）失衡，使得不同偏振信号的误码率（BER）退化程度产生显著差异，这种不平衡无法通过接收端均衡算法完全消除。实验数据显示，在长距离相干传输（如1,000 km光纤链路）中，PDL可导致Q因子降低且方差增大，直接恶化传输性能。
更严峻的是，PDL与偏振模色散（PMD）的耦合效应会引发异常脉冲展宽，尤其当PMD矢量与PDL矢量及输入信号偏振在3D斯托克斯空间中垂直相关时，这种耦合作用最强，对BER的影响呈现强烈的PDL值依赖性。与可通过DSP算法补偿的PMD不同，PDL导致的脉冲失真具有不可逆性，成为高速系统中独特的性能瓶颈。在32 Gbaud双偏振64-QAM等先进调制系统中，PDL诱导的Q值代价（Q-penalty）可使系统中断概率显著上升。
在网络架构维度，PDL的危害随链路中光组件数量增加而累积。长距离光链路中多个在线器件的PDL叠加可能形成几dB的大PDL值，成为限制系统性能的主导因素。这种累积效应表现为插入损耗的随机波动，且可能随光源波长变化而动态变化，增加网络设计的复杂度。为保障网络服务质量（QoS），需严格控制单个组件PDL值并限制链路累积PDL阈值，否则将面临信号-to-噪声比（SNR）缓慢波动、BER升高等问题，尤其在跨洋传输等超长距离场景中，局部信号功率会随入射偏振态变化而剧烈波动。
关键机制：PDL对偏振复用信号的损害不仅源于功率不平等，更在于破坏偏振正交性，导致解调难度激增。现有DSP算法可有效补偿色散和PMD，但对PDL诱导的OSNR不平衡与脉冲失真无能为力，凸显其在物理层的不可替代性危害。
400G/800G光互联升级场景中，PDL对AI算力集群的威胁尤为突出。AI训练集群需通过高密度光链路实现TB级数据交互，而PDL在高速调制系统中会引发显著的偏振诱导码间干扰（ISI），其影响主要由期望比特的两个最近邻码元主导，直接限制传输速率与距离。数值模拟显示，当中等PDL（约1.5 dB）存在时，即使光纤PMD得到补偿，系统对PDL的容忍度仍显著降低，而在双偏振64-QAM等高阶调制格式下，这种限制更为严苛。
工业实践中，器件的PDL稳定性成为关键指标。例如广西科毅军工级光开关在-40~85℃宽温环境下仍能保持优异的PDL稳定性，有效抵御极端工况下的偏振态波动，为AI数据中心等关键场景提供可靠的物理层保障。

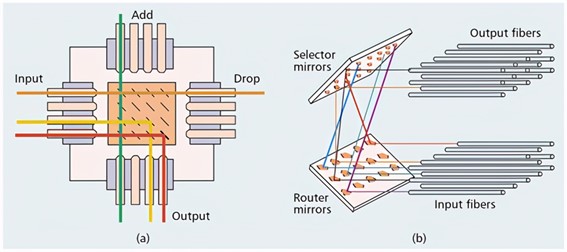

MEMS光开关偏振优化结构示意图
偏振相关损耗（PDL）作为光通信系统中的关键性能指标，其数值增大会直接影响信号传输的稳定性和信噪比。降低PDL需从器件设计、材料选择及工艺控制三个维度协同优化，形成“设计-材料-工艺”一体化解决方案，并结合系统级补偿技术实现全方位抑制。
设计层通过光学结构的精细化优化，从源头减少偏振态敏感特性。二维光栅耦合器结构采用类椭圆刻蚀图案（由两个相同半圆及内嵌矩形组成）调节有效折射率分布，减少两个正交偏振态的传输谱线漂移差值，在C波段实现0.2dB超低PDL，耦合效率达-4.2dB，且310nm大特征尺寸降低了制造难度。多材料互补角度设计通过倾斜组件端表面角度补偿PDL，例如n1=1.45的石英玻璃纤维与n2=2.22的铌酸锂基片分别采用29°22′和18°43′抛光角，配合1000Å-105Å中间层，可获得0.15dB的PDL补偿，操作电压控制在1V-50V范围。此外，马赫-曾德尔平面光波电路（MZI）结构通过纵向分段沟槽的热隔离与应力释放设计，使波导三面包围空气以改善热隔离，同时保留小包层材料应力释放柱，有效降低应力诱导的PDL波动。
材料特性是决定PDL的核心因素，通过材料成分调整与新型材料应用可显著优化偏振敏感性。包层材料成分优化通过精确控制硼（B）和磷（P）的掺杂比例，改变光器件包层的应力分布与折射率均匀性，例如硅基二氧化硅阵列波导光栅（AWG）解复用器采用该方法将PDL降低0.12dB。低双折射材料的选用可从根本上减少偏振模色散，结合保偏技术形成协同效应，如新一代保偏系列光开关通过保偏材料设计实现高消光比特性。固态全晶体材料的应用则避免了传统机械结构的偏振扰动，例如磁光开关采用无活动部件的固态全晶体设计，PDL典型值低至0.1dB，最大值不超过0.2dB。
先进工艺是实现设计目标的保障，通过半导体级精度控制可将PDL优化至工程应用水平。半导体工艺集成采用化学气相沉积（CVD）、光刻与刻蚀等技术，实现纳米级精度的结构制备，确保光路径的对称性与一致性，减少因工艺偏差导致的偏振失衡。界面质量控制通过减小光学元件界面倾斜角度（第一界面和第二界面倾斜角优化）及增加透镜焦距以减小入射角，降低界面反射引起的偏振依赖损耗。硅基二氧化硅AWG解复用器通过上述工艺组合，在1550nm波段实现PDL从0.35dB降至0.23dB的工程突破。
广西科毅新一代保偏系列光开关通过“设计-材料-工艺”三维技术融合，实现PDL≤0.15dB的高性能指标。其核心创新在于：高消光比保偏设计结合MEMS微镜阵列的快速切换机制（切换时间<10ms），通过MEMS光开关矩阵的光路精准控制，避免传统机械式光开关因机械转动导致的偏振态扰动。该设计通过多材料互补角度补偿与应力释放沟槽结构，将偏振相关损耗控制在极低水平。对比传统机械式光开关（PDL典型值0.5-1.0dB），其技术差异体现在：采用半导体工艺替代机械传动，通过材料掺杂与结构优化实现偏振态稳定，同时保持快速响应特性，满足高速光网络对低PDL与高动态性的双重需求。
在器件级优化基础上，系统级技术可进一步缓解PDL影响。偏振-时间编码（PT码） 如Silver码结合前向纠错（FEC）码，在长距离相干光传输中通过偏振态与时间维度的联合编码，提高Q因子均值并缩小方差，实验验证在1000km光纤链路中可有效补偿PDL诱导的信号劣化。波长交织（WI）传输技术则利用极值统计方法，通过n（n>1）个通道的波长交织分布，降低PDL诱导的Q值 penalty或中断概率，数值模拟与实验均证实其有效性。
三维技术框架核心要点
• 设计层：通过结构创新（类椭圆光栅、互补角度、应力释放沟槽）实现偏振态稳定
• 材料层：优化掺杂比例、选用低双折射与保偏材料，从源头降低偏振敏感性
• 工艺层：半导体工艺与精度控制确保设计参数精确实现，减少工艺偏差引入的PDL
三者协同可将PDL控制在0.15dB以下，结合系统级编码技术形成全方位解决方案。
广西科毅光通信科技有限公司以“军工级品质”为核心竞争力，其低偏振相关损耗（PDL）光开关产品在5G通信、数据中心等关键领域实现了深度应用。通过构建“参数-场景-价值”案例模型，可清晰展现其MEMS光开关在5G基站前传网络中的技术优势与部署价值。
该公司核心产品MEMS 32x32光开关矩阵具备PDL≤0.15dB（典型值） 的优异性能，工作波长覆盖1310±40nm/1550±40nm等常用通信波段，插入损耗典型值仅1.5dB（最大值3.5dB），同时具备高重复性（≤0.1dB）和高回波损耗（单模≥50dB）。新一代保偏系列光开关则进一步强化了高消光比、快速切换与宽波长稳定性，为复杂光网络环境提供了可靠的硬件基础。
在5G基站前传网络中，MEMS光开关作为光层保护切换的核心组件，通过以下部署逻辑提升网络冗余度：
1. 链路动态重构：利用32x32矩阵的高端口密度，实现多基站与BBU（基带处理单元）池之间的灵活连接，当主用链路出现故障时，可毫秒级切换至备用链路；
2. 偏振态稳定性保障：低PDL特性（客户测试报告显示PDL波动＜0.05dB）有效降低了偏振态变化对信号传输的影响，避免传统光开关因PDL波动导致的链路损耗跳变，确保主备链路切换时信号质量的一致性；
3. 宽谱兼容能力：覆盖1310nm/1550nm双波段的工作波长范围，适配5G前传网络中不同运营商的波长规划需求，提升网络部署的兼容性与扩展性。
依托低PDL波动与高稳定性特性，广西科毅光开关在5G前传网络中展现出三重核心价值：
• 冗余可靠性提升：PDL波动控制在0.05dB以内，使链路切换时的信号功率波动小于0.1dB，远低于传统机械光开关（通常＞0.3dB），降低了切换过程中的丢包风险；
• 运维成本优化：高重复性（≤0.1dB）特性减少了链路校准频率，结合快速切换能力（新一代保偏系列支持微秒级响应），缩短了故障恢复时间；
• 未来场景适配：其产品矩阵已覆盖AI & UAV监控、自动驾驶等新兴领域，为5G网络向车联网、工业互联网延伸提供了光层基础支持。
关键数据亮点：广西科毅MEMS光开关通过客户实测验证，其PDL波动可控制在＜0.05dB，较典型值（≤0.15dB）提升66.7%，这一指标在国内同类产品中处于领先水平，为5G前传网络的高可靠性需求提供了量化保障。
目前，广西科毅的低PDL光开关已为国内外多家通信设备商提供解决方案，其“参数-场景-价值”的闭环验证模式，印证了军工级品质在民用通信关键基础设施中的实践价值。
光通信行业对偏振相关损耗（PDL）的控制正沿着技术迭代与应用需求双轮驱动的路径演进，呈现出短期聚焦高速模块优化、中期推进技术融合、长期面向量子通信的清晰发展脉络。这一演进过程不仅涉及器件层面的结构创新，更涵盖材料科学、集成技术与智能算法的多维度突破。
随着数据中心连接速率从25G/100G向400G/800G跨越，光网络对偏振相关损害的控制需求已进入“严苛化”阶段。OIF、IEEE等标准化组织率先响应这一趋势，在OIF 400ZR IA和IEEE P802.3ct等规范中明确400GBASE-ZR等高速链路的PDL限值（如2 dB），为器件研发提供硬性指标约束。
技术实现层面呈现“设计-器件-检测”三位一体的突破态势：在设计端，新型光栅耦合器通过类椭圆刻蚀图案等结构创新，实现耦合效率（>90%）、PDL控制（<0.3 dB）与制造容差（±50 nm线宽误差）的平衡，成为硅光芯片中降低PDL的关键方案；在器件端，保偏系列光开关与MEMS光开关矩阵向低PDL（<0.5 dB）、宽工作波长范围（如1260~1670nm通信窗口）演进，部分产品已实现400~800nm、850~1310nm等多谱段兼容；在检测端，LUNA公司MPC-201、PDL-201等专用设备通过扰偏/扫描、Mueller矩阵等技术，将PDL测量精度提升至0.01 dB级别，支撑器件量产的一致性管控。
2025-2030光开关PDL控制技术趋势图
短期技术焦点：标准化与工程化协同是核心突破路径。一方面，OIF、IEEE的PDL限值规范（如2 dB）为产业设定技术基线；另一方面，类椭圆光栅耦合器、宽谱段保偏MEMS开关及高精度PDL测量设备构成技术三角，支撑400G/800G光模块的商用落地。
硅光技术与MEMS（微机电系统）的深度融合将成为中期PDL控制的主流技术路径。硅光芯片通过CPO（共封装光学）架构可降低功耗达70%，其与MEMS光开关矩阵的集成能同时实现“低PDL-高集成-低功耗”三重目标。这一融合不仅体现在物理层面的异构集成，更涉及材料与工艺的协同优化：例如，采用硅基氮化硅（Si₃N₄）材料制备MEMS反射镜，可将偏振串扰控制在-40 dB以下，同时保持1×32端口矩阵的片上集成。
传输介质的革新进一步强化系统级PDL控制能力。空芯光纤技术已实现传输速度提升47%、损耗系数降至0.05 dB/km的突破，其与低PDL光开关的组合可构建“近零损耗+低偏振扰动”的传输链路，为800G/1.6T系统提供底层支撑。此外，保偏技术的集成化延伸使器件工作波长范围持续扩展，目前商用产品已覆盖400~800nm（可见光）、850~1310nm（多模）及1260~1670nm（单模）全谱段，满足不同场景下的偏振稳定性需求。
量子通信对偏振态控制的极致要求将推动PDL技术进入“纳米级精度”时代。量子密钥分发（QKD）系统中，单光子偏振态的稳定性直接决定密钥生成速率与安全性，需通过保偏光开关与MEMS微振镜的协同调控，实现偏振态波动控制在0.01°/s以内。这一需求正驱动光开关向“动态偏振补偿”方向演进，例如广西科毅等企业研发的保密通信光开关产品，已通过内置PID反馈算法实现偏振态的实时校准（响应时间<10 μs）。
与此同时，AI与光网络的深度融合催生“智能光互联”新范式。通过机器学习算法对PDL波动数据的实时分析，网络可实现从器件到链路的自适应调节：在数据中心场景，AI可预测不同业务负载下的PDL变化趋势，动态调整光开关端口配置；在骨干网中，智能运维系统能结合空芯光纤的损耗特性，优化路由选择以规避偏振敏感路径。广西科毅在该领域的研发投入正聚焦于多维度感知算法，其开发的智能光交叉连接（OXC）设备已实现PDL扰动的预测性维护，系统可用性提升至99.999%。
技术演进核心逻辑：PDL控制的发展本质是“需求牵引-技术突破-标准固化”的循环升级。从400G模块的2 dB限值到量子通信的纳米级偏振稳定，每一代技术突破都对应着应用场景对偏振敏感性的指数级提升，而硅光-MEMS融合与AI赋能则为这一升级提供持续动力。
未来，PDL控制技术将不仅是器件性能指标，更将成为系统级可靠性的核心参数，其发展水平将直接决定光通信向“量子化-智能化”演进的进程。广西科毅等企业在智能光互联领域的布局，正通过“硬件创新+算法优化”的双轮驱动，引领行业从“被动PDL抑制”向“主动偏振管理”的战略转型。
PDL对光通信系统的影响显著体现在信号质量、稳定性及传输性能等关键维度，尤其在高数据速率（如100G及以上）和长距离传输场景中，其可能导致偏振模式色散加剧、Q因子劣化及误码率上升，成为制约系统升级的核心瓶颈之一。因此，降低光开关PDL已成为支撑下一代高速光通信发展的必要前提，需通过多维度技术手段实现系统性控制。
核心解决方案体系可概括为“硬件优化-算法协同-产品落地”三位一体：
1. 器件与工艺优化：通过界面倾斜角度设计（光纤10°-40°、基片5°-25°）、正交结构布局及多材料偏振补偿，结合半导体工艺参数调整（如CVD沉积速率、光刻精度控制），可将PDL降低至0.12 dB以下商业标准；选用低PDL器件（如广西科毅MEMS光开关矩阵，PDL≤0.15dB）能直接减少系统级损耗.
2. 算法与编码增强：采用PT码（如Silver码）与FEC码结合，或偏振时间码与卡尔曼滤波的数字信号处理技术，可在大PDL场景下改善信号均衡性能，提升长距离传输的Q因子分布。
3. 系统级集成：通过“低PDL器件选型+偏振补偿结构+智能算法调度”的全链路设计，可在保持低操作电压（1V-50V）的同时，实现光开关PDL的端到端控制。
作为光通信领域的技术创新者，广西科毅凭借“从器件到系统”的全栈解决方案能力，已形成覆盖光通信系统核心环节的技术矩阵——从PDL≤0.15dB的MEMS光开关矩阵等硬件产品，到偏振补偿算法与工艺优化服务，可为光纤监测、数据中心互联等场景提供定制化低PDL解决方案。未来，随着新型材料（如低双折射包层材料）与智能优化策略的探索，PDL控制技术将进一步支撑400G/800G乃至T级高速光通信系统的稳定运行。
如需获取针对特定场景的降低光开关PDL技术方案，可点击“免费技术咨询”，获取由广西科毅工程师团队提供的一对一系统评估与优化建议，助力您的光通信系统突破偏振相关损耗限制，实现更高性能与可靠性。
