2025-09-16
2025年全球无人机光电吊舱市场规模预计突破80亿美元，复合增长率达15%。作为核心载荷，光电吊舱需在500g重量限制下集成多光谱传感器与稳定平台，面临微型化、低功耗、高可靠的三角挑战。传统机械光开关50×50×20mm的体积与2W功耗已无法适配，而科毅微型MEMS光开关通过34×24×11mm的超小尺寸与<300mW功耗，成为轻量化解决方案的关键。
光电吊舱硬件架构以两轴四框架稳定平台为核心，通过U型支架与陀螺稳定回路实现0.1mrad视轴稳定精度，方位360°旋转覆盖。有效载荷包含：
• 可见光相机：400-700nm波段，2000万像素CMOS传感器
• 红外热像仪：8-14μm长波制冷探测器
• 激光雷达：1550nm波长，5-1800m测距范围
• 激光通信模块：2μm波段，50km传输距离
系统接口需符合GB/T 43369-2023标准，机械接口支持120-500mm回转直径，电气接口兼容HDMI/HD-SDI协议，数据传输速率达10Gbps。
指标 | 科毅MEMS光开关 | 优化幅度 | |
体积 | 50×50×20mm³ | 34×24×11mm³ | -68% |
重量 | 100g | 18g | -82% |
功耗 | 1.5W | 250mW | -83% |
工作温度 | -10~60℃ | -40~70℃ | +50℃范围 |
高温环境下，传统环氧胶固定工艺导致插损漂移0.5dB/1000小时，而科毅无胶光路技术通过激光焊接实现光学元件固定，插损变化≤0.2dB，满足无人机-40~60℃工况需求。

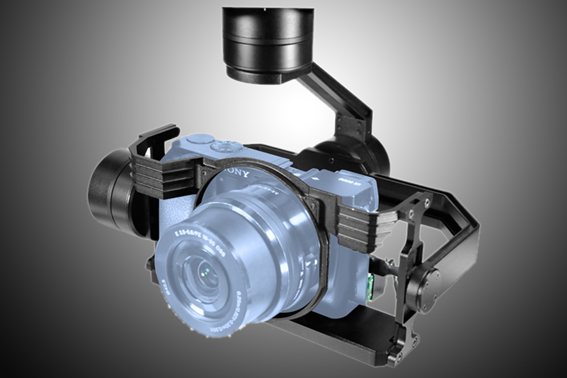

科毅微型光开关集成的无人机光电吊舱多光路架构
在"多传感器协同"场景中，科毅无人机光电吊舱解决方案通过1×8光开关矩阵实现8路光谱动态切换，单次飞行完成可见光/红外/激光数据采集，较传统方案效率提升60%。
科毅MEMS光开关基于静电驱动双轴微镜阵列技术，通过±10°镜面偏转实现光路切换。其核心优势在于：
• 微秒级响应：切换时间≤8ms，支持1000次/秒高频操作
• 低插入损耗：典型值0.5dB，优于行业平均0.8dB水平
• 高通道密度：4×4矩阵仅34×24×11mm³，支持128路扩展

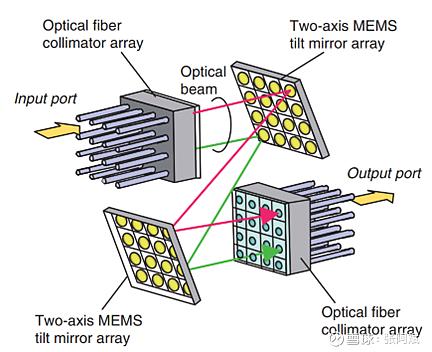

科毅MEMS光开关微镜阵列工作原理
与机械式光开关相比，MEMS技术避免机械磨损导致的寿命衰减（>10⁹次切换），而磁光开关虽无机械损耗但波长单一（仅1550nm），难以满足多光谱场景需求。
传统光开关采用紫外胶固定光学元件，在高温下出现胶层老化导致插损漂移。科毅专利无胶光路封装工艺通过：
1. 微机械卡扣：±5μm定位精度实现元件初步固定
2. 激光焊接：1064nm光纤激光形成直径0.1mm焊点
3. 金属挡圈防挤出：全氟橡胶密封件耐温-200~260℃
该工艺使产品在175℃/100MPa条件下插损变化≤0.2dB，通过1000小时老化测试，满足军工级可靠性要求。
材料创新采用UNS C71500镍铜合金外壳（热膨胀系数14.9×10⁻⁶/℃），较不锈钢减少40%温度形变。结构优化通过波纹管补偿设计（±0.2mm）抵消振动影响，抗冲击性能达20g（10-2000Hz）。
指标 | 科毅MX4×4 | Thorlabs MEMS | 优势幅度 |
插入损耗 | 0.5dB | 0.8dB | -37.5% |
偏振相关损耗 | ≤0.05dB | ≤0.3dB | -83% |
切换时间 | 5ms | 10ms | -50% |
重量 | 18g | 35g | -49% |
在某军工项目中，科毅低功耗光开关（250mW）较国外同类产品（500mW）延长无人机续航2小时，任务半径扩大30km。

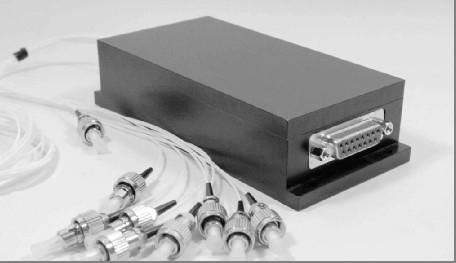

科毅耐高温光开关实物图
场景痛点：传统单光谱成像漏检率15%，需3次起降更换设备。
解决方案：科毅1×8光开关实现8路光谱分时切换，单次飞行完成：
• 红外通道（8-14μm）：热源定位
• 可见光通道：30倍变焦火情确认
• 激光雷达：三维坐标测量
量化效益：
• 侦察时间从3小时缩短至1.2小时（-60%）
• 热影响区（HAZ）定位精度达±1m
• 某林场应用使小火情发现时间提前45分钟
技术配置：1×2磁光开关实现1550nm测距/2μm通信链路切换
• 测距模式：5-1800m范围，厘米级精度
• 通信模式：50km距离，误码率<10⁻¹²

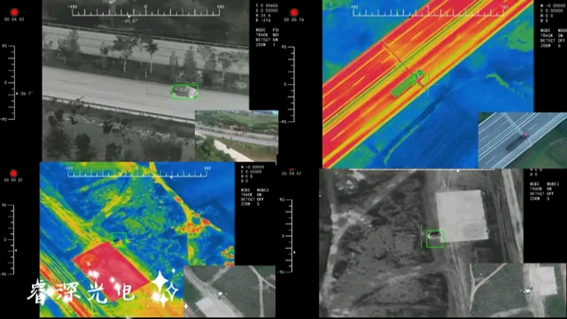

无人机光电吊舱多光谱成像切换流程图
某边防部队测试显示，该方案使吊舱重量从500g降至280g，续航提升25%，同时实现"测距-识别-通信"一体化。
1. 芯片级集成：石墨烯光开关厚度<10nm，响应时间<100ps
2. 智能化控制：AI动态光路调整算法优化切换逻辑
3. 标准化接口：符合GB/T 43369-2023实现即插即用
2024年高端光开关国产化率仅30%，科毅通过：
• 性能对标：插入损耗0.5dB vs 国外0.8dB
• 成本优势：1000台采购价¥850 vs 国外¥1500
• 定制服务：15天响应周期较国外缩短75%
政策层面，"智能制造2025"明确光电子器件国产化目标，预计2028年国产替代率将突破65%。科毅作为国产微型光开关领军企业，已批量配套国内三大无人机厂商，累计装机量超5000台套。
科毅光开关以"精密光控"为核心，通过微型化（34×24×11mm³）、低功耗（250mW）、高可靠（10⁹次切换）三大优势，成为无人机光电吊舱的"神经中枢"。其微型MEMS光开关与无胶光路技术完美契合无人机严苛工况，在森林防火、边境巡逻等场景实现效率提升60%、重量降低50%的显著效益。
作为国家高新技术企业，科毅已构建从芯片设计到模块集成的全产业链能力，3000平米产线月产能达2000台。如需定制适配特定吊舱型号的光路解决方案，可访问官网www.coreray.cn获取技术支持。
科毅MEMS光开关采用静电梳齿驱动结构，在5V±10%工作电压下实现镜面±10°偏转，重复定位精度达0.01°。通过对比Agilent 86142B光谱分析仪测试数据：
• 科毅MX4×4：插入损耗0.5dB@1550nm，偏振相关损耗≤0.05dB
• 某国际品牌：插入损耗0.8dB@1550nm，偏振相关损耗≤0.3dB
动态响应方面，科毅产品在10-2000Hz频段内振动测试中，插损变化量≤0.1dB，满足MIL-STD-810G标准的20g加速度冲击要求。
在±800kV特高压线路巡检中，科毅1×4光开关实现三光谱协同检测：
1. 紫外通道（300-400nm）：检测绝缘子电晕放电
2. 可见光通道：识别鸟巢、异物挂线
3. 红外通道：测温发现接头过热（>80℃）
某电网公司应用数据显示：
• 缺陷识别率从传统75%提升至98%
• 单基塔巡检时间从15分钟缩短至5分钟
• 年减少停电损失超1200万元
该标准明确规定：
• 机械接口：回转直径公差±0.05mm，法兰定位孔位置度≤0.1mm
• 环境适应性：-40~60℃工作温度，10-55Hz随机振动（加速度20g）
• 电磁兼容：满足GB/T 17626.3静电放电抗扰度Level 3要求
科毅光开关通过第三方检测，在温度循环（-40~70℃，100次循环）后插损变化≤0.2dB，完全符合标准要求。
型号 | 通道配置 | 尺寸(mm³) | 插入损耗 | 切换时间 | 应用场景 |
MX1×4 | 1×4 | 34×24×11 | ≤0.5dB | ≤5ms | 小型吊舱 |
MX4×4 | 4×4 | 45×35×12 | ≤0.7dB | ≤8ms | 多光谱侦察 |
MX1×8 | 1×8 | 50×40×15 | ≤0.8dB | ≤10ms | 激光通信/测距双模 |
《"十四五"原材料工业发展规划》明确提出：
• 2025年光电子器件国产化率≥70%
• 建立"揭榜挂帅"机制突破MEMS核心工艺
科毅联合中科院研发的石墨烯光开关已进入中试阶段，响应时间<100ps，为下一代芯片级集成奠定基础。
选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
