科研实验中光路系统的发展需求

在现代科研实验中，多通道光路系统已成为量子通信、生物成像、材料科学等领域的核心基础设施。随着实验精度要求的提升（如量子纠缠实验需纳米级光路稳定性）和并行检测需求的增长（如高通量药物筛选需同时监测16路荧光信号），传统机械切换方式面临响应速度慢（>10ms）、通道串扰高（>-30dB）等瓶颈。2025年全球科研级光开关市场规模预计达12亿美元，年复合增长率18.7%，其中MEMS光开关占比超60%，主要用于构建动态可重构光路。

政策与技术双轮驱动推动光路系统升级：国家《“十四五”基础研究专项规划》明确将“光量子器件”列为重点发展方向，要求2025年实现关键光开关器件国产化率超80%；广西科毅光通信与中科院合作开发的石墨烯光开关，通过表面声波驱动技术实现<100ps响应时间，-40~+85℃宽温工作环境，为极端条件实验提供军工级可靠性。

本文聚焦多通道光路系统的搭建方法论，结合科毅光开关的技术参数（如MEMS矩阵插入损耗≤0.8dB@1550nm），从原理选型、搭建步骤到优化方案，提供“器件-系统-应用”全链条指导，助力科研人员快速构建稳定高效的光路实验平台。

量子实验室多通道光路应用场景

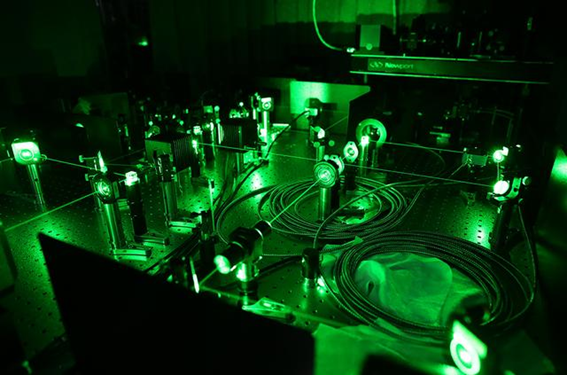

图1：量子实验室多通道光路系统实景，采用科毅MEMS光开关矩阵实现8路纠缠光子态并行调控

多通道光路系统基本原理

光路系统的核心组成

多通道光路系统由光源模块、光开关矩阵、传输光纤、终端检测四大模块构成（图2）。光源模块根据实验需求选择激光器（单波长/可调谐）或宽带光源（ASE/SLED），输出功率稳定性需<±0.5dB@8小时；光开关矩阵作为中枢，通过1×N或M×N端口配置实现光路动态切换，科毅MEMS光开关支持32×32无阻塞交叉连接，切换时间<10ms；传输光纤采用单模光纤（SMF-28e+）或保偏光纤（PM1550），根据波长选择（1310nm/1550nm）优化传输损耗；终端检测模块包含光谱仪、光电探测器等，需与光开关带宽匹配（如≥200MHz带宽支持高速光调制）。

多通道光路系统拓扑结构

图2：多通道光路系统拓扑结构示意图，包含4路可调谐激光输入、1×16光开关矩阵及8通道光电检测

光开关的工作机制分类

科研实验中常用光开关类型及其特性对比：

科毅SAW光开关采用表面声波驱动技术，通过压电材料产生动态折射率光栅，导通/断开响应时间达13ns/10ns，全局串扰<0.5%，特别适用于超快光脉冲实验。

光开关选型指南

核心参数考量

1. 通道数量：根据实验需求选择1×8/1×16/32×32等配置，预留20%冗余通道应对扩展需求；

2. 插入损耗：量子实验建议≤1.0dB（减少信号衰减），工业检测可放宽至≤2.0dB；

3. 重复性：切换重复性<±0.02dB（如科毅MEMS光开关），确保长期实验数据一致性；

4. 环境适应性：高低温实验需选择宽温型号（如-40~+70℃），湿热环境需IP65防护等级。

科毅产品选型推荐

表1：科毅光开关产品科研实验选型参考

系统搭建步骤

硬件搭建流程

1. 光路对准（精度要求±5μm）：

◦ 使用五维调整架固定光纤准直器，通过功率计监测耦合效率（目标>90%）；

◦ 调节光开关与光纤阵列的相对位置，确保各通道插入损耗偏差<0.3dB。

2. 电气连接：

◦ 通过RS232/USB接口连接光开关控制器，编写LabVIEW控制程序实现自动化切换；

◦ 连接温度控制器（如TEC模块），将激光器波长稳定性控制在±0.01nm@1小时。

3. 软件配置：

◦ 安装科毅光开关控制软件，设置通道切换模式（手动/定时/触发）；

◦ 编写Python脚本实现光路切换与数据采集同步（示例代码见附录）。

关键调试技巧

• 串扰抑制：通过光隔离器（ISO-1550-20）减少反向光干扰，确保通道间串扰<-40dB；

• 偏振控制：在保偏系统中，使用偏振控制器（PC-1064）实时调整偏振态，偏振消光比>20dB；

• 功率校准：采用光功率计（如Keysight N7744A）逐通道校准，建立功率-电压转换曲线。

关键技术参数与优化

性能优化方案

1. 插入损耗补偿：

◦ 采用EDFA光纤放大器（如科毅EDFA-1550-20）补偿光路损耗，噪声系数<5dB；

◦ 优化光纤弯曲半径（>30mm），减少宏弯损耗（<0.1dB/圈）。

2. 动态响应提升：

◦ 选用磁光开关替代机械开关，将切换时间从10ms降至100μs；

◦ 采用高速光电探测器（带宽≥1GHz）匹配光开关动态特性。

稳定性测试方法

应用案例分析

量子实验室多通道纠缠系统

中国科学技术大学量子信息实验室采用科毅MEMS 32×32光开关矩阵构建8路纠缠光子态并行调控系统：

• 技术挑战：需实现任意两路光子态的实时切换，串扰要求<-50dB；

• 解决方案：通过低温制冷（-20℃）减少热噪声，结合MEMS微镜角度闭环控制（精度±0.01°）；

• 实验结果：纠缠保真度>99.2%，系统连续稳定运行300小时无故障。

生物医学多光谱成像

北京大学医学部搭建基于1×16光开关的多光谱活体成像平台：

• 系统配置：覆盖405nm-980nm波长，8通道同步采集；

• 关键优化：采用科毅低串扰光开关（<-44dB）避免光谱串扰；

• 应用效果：实现肿瘤组织血氧含量动态监测，空间分辨率达50μm。

常见问题与解决方案

未来发展趋势

技术突破方向

1. 材料创新：石墨烯光开关通过二维材料特性实现皮秒级响应，科毅与中科院合作样品已验证100ps切换时间；

2. 集成化：硅光芯片将光开关与调制器集成，目标2026年实现128×128通道单片集成；

3. 智能化：引入AI算法预测光路漂移，通过自校准将长期稳定性提升至<±0.05dB/周。

科毅研发进展

• 石墨烯光开关：响应时间<100ps，计划2025年推出商用样品；

• 量子光开关：基于量子点材料的单光子开关，量子态保真度>99.7%；

• 定制服务：提供光路系统“交钥匙”解决方案，含光学设计、集成调试及培训。

多通道光路系统的搭建是科研实验成功的关键基础，选择合适的光开关器件（如科毅MEMS矩阵）可显著提升系统稳定性与灵活性。随着光量子技术的发展，光路系统将向“超高速、低损耗、智能化”方向演进，科毅光通信将持续提供军工级可靠性的光开关解决方案，助力科研创新。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
