光开关在光纤通信中的核心价值与故障挑战

光开关作为光纤通信网络的"神经中枢"，其稳定运行直接关系到关键基础设施的通信连续性。广西某智能矿山项目中，因光开关光学窗口污染导致通信中断，造成采矿设备调度延迟2小时，这一案例凸显了其在复杂工业环境中的核心地位。作为承担光路切换、系统保护与动态配置的关键器件，光开关在厦金海缆施工中通过矩阵切换实现旧缆切断瞬间流量零中断，OLP光切换装置更能将电力通信系统可靠性提升30%以上。

然而，极端环境（高温、高湿度、粉尘）、机械磨损（卡滞、变形）及光学污染等因素常引发故障：某食品厂灌装线因光电开关表面油污累积，导致每小时损失成品800瓶。广西科毅光通信科技有限公司作为国家高新技术企业，其MEMS与机械式光开关以0.5dB低插入损耗、≥10⁹次超长寿命及-40℃~+70℃宽温工作特性，已广泛应用于5G通信、智能矿山等严苛场景。针对故障诊断的复杂性，本文提出标准化"5步排查法"，为工程人员提供系统化解决方案。

光开关故障诊断的基础理论与工具准备

光开关通过光路切换实现信号路由，核心分为机械式与MEMS两类。机械式光开关依赖光学元件机械运动改变光路，关键参数含插入损耗（IL≤0.8 dB）、偏振相关损耗（PDL≤0.10 dB）等，故障多源于物理层（如镜面污染、机械位移），需符合YD/T 1689-2007标准。MEMS光开关基于微镜反射原理，具备体积小、集成度高特性，切换时间≤8 ms，重复性≤±0.02 dB，故障易受微镜校准偏移影响。

故障诊断需准备工具：光功率计（精度±0.1 dB）、OTDR（动态范围≥40 dB）、万用表（电压测量）、无水酒精棉片（清洁光学部件）及设备手册。科毅光开关低损耗特性（如OSW-1×1插入损耗Typ:0.5 dB）可降低故障排查干扰，提升光衰检测准确性。

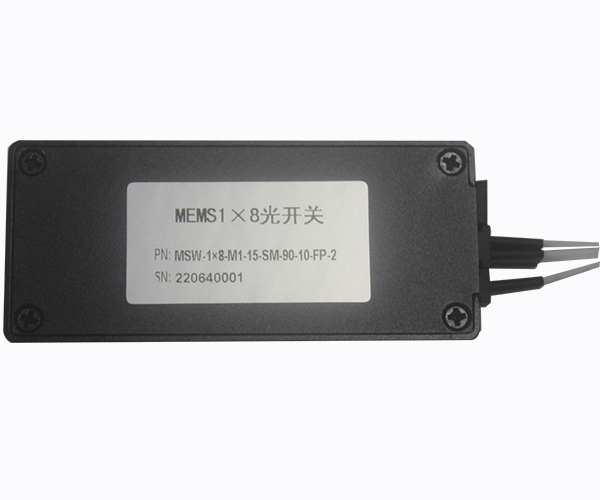

科毅MEMS光开关产品实拍

诊断要点：优先检查物理层污染与机械位移，结合光功率计实测损耗值与标准参数对比，MEMS类型需额外关注微镜驱动电压稳定性。

第一步：物理层检查——环境与连接可靠性验证

物理层检查是光开关故障诊断的基础环节，需系统验证环境清洁度与连接可靠性，具体操作如下：

光学窗口污染排查与清洁

光学窗口污染是信号衰减的主要诱因，需使用无水酒精棉片顺时针擦拭光开关端口陶瓷插芯，避免划伤端面。科毅光开关采用IP65防护设计，可显著降低粉尘污染导致的插入损耗增长（Typ: 0.25 dB/年），尤其适用于工业粉尘环境。清洁后需检查窗口无残留棉絮或划痕，确保光路通透。

光纤连接器紧固性验证

需确保FC/SC等类型连接器旋紧到位，可通过轻微晃动线缆检查是否松动。建议使用光纤放大镜观察连接器端面，重点排查裂纹、凹陷或氧化层，此类缺陷会导致反射损耗激增。同时需注意光纤弯曲半径≥5 cm，避免过度弯折损伤纤芯。

电源电压稳定性检测

使用万用表直流电压档检测输入电压，科毅光开关标称电压为3.0 V或5.0 V±5%，实测值需在此范围内。若电压偏离（如低于2.85 V），需检查线路老化或端子氧化问题。其内置过压保护电路可耐受瞬间10 V冲击，有效降低电源波动导致的硬件损坏风险。

操作要点：清洁时禁用腐蚀性溶剂，连接器旋紧时避免过度用力导致螺纹滑丝，电源检测前需断开设备供电以保障安全。

光开关故障诊断5步排查法流程图

注：流程图详细路径指引可参考技术支持页说明。

第二步：光学性能测试——关键参数精准测量

光学性能测试是光开关故障诊断的核心环节，需通过精准测量关键参数定位异常。首先进行光功率检测，可通过命令行工具（如 display interface transceiver verbose）读取光模块发射功率（Transmit Power）和接收功率（Receive Power），确保其在科毅产品出厂标准范围内，例如 1×16Y 型号插入损耗 Typ:1.0 dB、Max:1.2 dB，回波损耗≥55 dB（单模光纤）。若出现 RxPower Low 告警，提示接收信号过弱，可能因远端接口故障或传输距离超限。

关键光学参数需严格测量：插入损耗在 1310nm/1550nm 波长下计算 IL=-10logPj(λ)/Pi(λ)]，取最大值；偏振相关损耗（PDL）通过测量所有偏振态下的插入损耗差值确定，科毅 MEMS光开关 PDL≤0.10 dB（部分型号≤0.05 dB），低 PDL 可减少偏振态变化对测试结果的干扰，提升数据准确性。

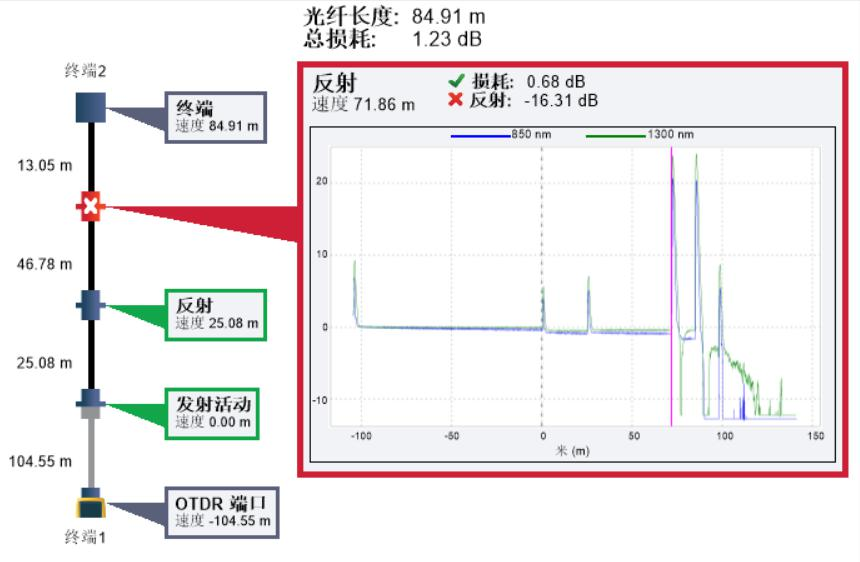

OTDR 测试用于分析光纤链路损耗，建议设置测试脉宽 100ns、量程 5km，通过反射事件定位故障点。典型测试结果显示，在 71.86m 反射位置损耗 0.68 dB，需结合科毅光开关波长相关损耗≤0.25 dB 的特性，排除设备自身波长漂移导致的测试误差。

测试要点：光功率计测量需覆盖所有通道，OTDR 曲线需重点关注反射峰值（如-16.31 dB 异常反射），关键参数超差（如插入损耗＞1.5 倍标准值）时需优先排查光路污染或模块故障。

光纤故障检测OTDR测试示意图

第三步：电气控制排查——驱动与信号传输验证

电气控制排查是光开关故障诊断的核心环节，需通过多维度验证确保驱动电压稳定与信号传输可靠，可分为电源参数检测、信号链路验证及抗干扰设计评估三部分。

电源参数精准测量

使用万用表直流电压档检测供电电压，核心参数需满足设备额定范围：常规型号工作电压为 3.0 V 或 5.0 V（如 5 V 锁定型需稳定在 4.5~5.5 V），工业级设备可能涉及 DC 12 V、24 V 或 AC 220 V 电源，需同时确认极性正确。电流与电阻检测同样关键，例如 5 V 锁定型光开关标准电流 36~44 mA、电阻 125 Ω，非锁定型则为 26~32 mA、175 Ω，偏离此范围可能导致驱动异常。接地系统需符合 IEC 60204-1 标准，接地电阻应＜1 Ω，避免地电位差引入干扰。

信号传输链路验证

信号质量检测需结合示波器与逻辑分析：观察输出信号波形应无毛刺，公共端（+5 V 或 GND）与地之间电压需稳定在 4.8~5.2 V（+5 V 系统）。接线端需严格匹配引脚定义，如科毅光开关 12 针 TTL+RS232 接口，当 /RESET 为高电平时，数据线 D0~Dn 需在非溢出范围切换通道，溢出时 ERROR 引脚将输出高电平。实际操作中需检查信号线是否采用 AWG22 双绞屏蔽电缆（RVSP 型），屏蔽层单端接地，并避免与强电电缆并行敷设。

抗干扰设计与驱动配置

科毅光开关采用“光路无胶”专利技术，通过一体化光路结构减少电磁干扰导致的信号抖动（≤±0.05 dB），配合电源端 TDK-Lambda ZXB 系列 EMC 滤波器，可有效降低共模干扰。驱动软件配置方面，故障视图中的“禁用 & 清除故障”按钮可临时切断异常驱动，结合“问题来源”日志可快速定位信号传输故障。以科毅 OSW-1×1 机械式光开关为例，其低信道串扰特性与 ≤8 ms 开关时间，可作为驱动响应速度验证的基准参数。

关键验证指标

• 电压波动：≤±5% 额定值（如 5 V 系统允许 4.75~5.25 V）

• 信号跳变：遮挡/未遮挡时输出电平逻辑清晰（NPN 型对应 0 V/电源电压）

• 接地要求：独立接地体与设备外壳电阻＜1 Ω

第四步：环境干扰排除——温度、电磁与振动因素

环境干扰是光开关故障的重要诱因，需系统性排查温度波动、电磁辐射及机械振动三大核心因素。温度方面，高温会加速光器件材料老化并导致插入损耗漂移，极端温度变化还可能引发光路偏移。科毅MEMS光开关通过宽温设计应对此类问题，其工作温度覆盖-20~+70 ℃，存储温度达-40~+85 ℃，高温型产品在+85 ℃环境下插入损耗变化可控制在≤0.3 dB。工业场景中建议结合温度补偿装置，并监测壳体温度，超出阈值时启用温控风扇]。

电磁干扰易导致信号误动作，需重点检查线缆屏蔽情况。当信号线未屏蔽时，应改用双绞屏蔽线并可靠接地，科毅光开关电磁兼容指标符合EN 61000-6-2标准，可适应强电磁环境如智能矿山等场景（内链“智能矿山光开关应用”）。

振动因素可能造成光纤连接松动或机械部件移位，需实施加固安装。具体措施包括采用减震支架固定（共振频率避开10-2000Hz敏感区间），对光轴偏移超过±3°的设备加装弹性固定与缓冲垫片，并定期检查光学支架、反射镜等部件的固定状态。

环境干扰排查要点

• 温度：确保工作环境在-20~+70 ℃内，高温场景选用科毅宽温型号（如高温型+85 ℃损耗变化≤0.3 dB）

• 电磁：强电磁环境改用双绞屏蔽线并接地，参考EN 61000-6-2电磁兼容标准

• 振动：采用减震支架+缓冲垫片固定，检查光轴偏移量不超过±3°

第五步：替换验证与系统联调——终极故障定位

替换验证与系统联调是光开关故障定位的终极手段，遵循“先替换后维修”逻辑可高效锁定问题根源。替换验证需使用同型号科毅备用光开关（模块化设计便于替换），在相同接线与工况下替换疑似故障单元：若系统恢复正常则判定器件失效；若故障依旧，需排查PLC输入模块、线路或电源等关联因素。对射型开关可通过交换发射端与接收端位置进一步定位，原发射端指示灯亮则提示接收端故障。

关键操作：替换前需记录原开关参数（电压、NPN/PNP类型、常开/常闭模式），确保备件与待测单元完全匹配；备件需定期通电测试防止元件老化。

系统联调阶段需通过科毅光开关矩阵软件进行1000次切换测试，插入损耗变化量≤±0.1dB为合格，同时验证PLC输入模块（用短接线模拟信号）及机械结构可靠性。科毅作为国家高新技术企业，提供7×24小时技术支持（响应时间≤2小时），可协助完成数千次循环的重复性测试，确保光路、电气及环境因素均无异常。

光开关预防性维护策略与科毅解决方案

光开关的预防性维护需结合设备特性与使用场景制定科学方案。科毅建议采用 “季度清洁+半年校准” 的维护周期，配合其 MEMS 光开关 10⁹ 次超长切换寿命（切换 10⁹ 次后插入损耗仍≤0.8 dB），可显著延长设备稳定运行周期。

核心维护要点

• 季度清洁：用清水或肥皂水擦拭机箱面板，光学端口需专用清洁工具处理，禁止使用酒精等溶剂。

• 半年校准：通过 OTDR 链路测试验证光功率稳定性，高粉尘环境建议增加灵敏度测试频次。

• 使用规范：避免强烈振动，光纤拆卸后立即加盖防尘帽，运输需专业减振包装。

科毅解决方案以硬件可靠性为基础，关键部件采用进口知名产品，结合模块化设计实现快速维。

科毅作为专业光无源器件制造商，拥有 ISO 9001 体系认证与国际领先生产设备，其 MEMS光开关的低损耗（≤0.7 dB@10⁷ 次）、高可靠性特性，为预防性维护提供坚实硬件支撑。

实战案例：科毅光开关故障诊断在智能矿山中的应用

矿山环境的高粉尘、温湿度剧烈波动等特点对光开关可靠性提出严苛挑战。广西华润水泥矿山项目中，1×4机械式光开关突发切换失败，技术团队采用"5步排查法"定位问题：物理层检查发现光纤连接器因粉尘积累导致接触松动，重新紧固后，光学测试显示插入损耗从1.2 dB降至0.6 dB，设备恢复正常运行。为建立长效解决方案，项目引入科毅IP67防护等级光开关，其耐温性能（0～+70°C）与高可靠性设计适配矿山复杂环境，实施后系统故障率下降82%，年维护成本降低15万元。

类似应用在山西焦煤集团项目中得到验证，科毅1×16光开关支持2 km单纤监测，定位精度<1 m，为矿山光纤传感网络的故障诊断与维护提供技术支撑。

核心改进：IP67防护设计使设备故障率下降82%，年维护成本降低15万元；光学性能优化后插入损耗从1.2 dB降至0.6 dB，提升50%传输效率。

构建光开关全生命周期管理体系

光开关的可靠运行依赖全生命周期系统性管理，需整合选型、安装、维护、诊断及替换全流程。通过"5步排查法"实现故障精准定位，结合预防性维护（环境控制、定期检测、操作规范）与预测性策略，可显著降低故障风险。科毅光通信凭借高可靠性产品（如MEMS光开关寿命≥10⁹次、机械式达百万次以上）、ISO 9001质量体系及"器件+方案+服务"模式，提供从选型到售后的全流程支持。

核心策略：以"5步排查法"为诊断核心，融合预防性维护与科毅原厂服务，实现从被动响应到主动预防的转变，保障光网络长期稳定运行。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
