光开关运输对准偏移的行业挑战与技术价值

某卫星通信设备因运输振动导致光开关微镜偏移，直接造成通信链路中断4小时，这一案例凸显了光学对准偏移对精密光器件的致命影响——即使百万分之一度的微镜偏转误差，也可能导致光路切换失效。随着中国光开关市场快速增长（2025 - 2030年预计年复合增长率超10%，2030年市场规模将达30亿美元），400G/800G高可靠性光开关成为主流需求，运输过程中的对准偏移已成为制约产品性能的核心挑战。

作为光纤通信关键器件，MEMS光开关等高精度设备对振动极为敏感，其微镜阵列需维持纳米级对准精度，运输偏移可能导致插入损耗增加、串扰升高，甚至功能失效。科毅光通信等企业通过3000平米生产基地及200 + 台进口高精设备保障产品精密性，但其MEMS光开关等产品在运输中仍面临微镜松动风险。数据显示，未通过ISTA 3A验证的包装件破损率高达23%，凸显光开关运输保护技术对维持光学对准精度的重要性。解决这一问题不仅可降低退货损失，更能保障量子通信、AI网络等关键场景中光开关的部署可靠性，为后续技术方案探讨奠定基础。

运输过程中光学对准偏移的成因深度解析

科毅三维防震技术体系：从被动防护到智能预警

科毅三维防震技术体系通过机械结构优化、材料科学创新与智能监测技术的深度融合，构建了“被动防护-主动预警”的全链条解决方案，有效解决光开关运输过程中的光学对准偏移问题。以下从三个核心维度展开技术实现与优势分析。

悬浮支架机械防护

作为被动防护的核心，科毅悬浮支架系统基于多项专利技术实现微米级稳定性控制。其稳定型光学零件加工用调整架通过丝杆-立架螺纹传动结构，配合滑块滑槽导向机制，实现调节过程中的亚微米级位移精度。关键创新在于亚波长齿与机械限位器的组合设计：亚波长齿结构通过微观齿合限制微镜偏转误差≤±0.02°，机械限位器则通过阻尼条与限位块的刚性约束（如抗干扰保偏型磁光开关中限位块嵌入底座的设计），将运输过程中的对准偏移量控制在0.05°以内，较传统固定支架（0.5°）提升90%稳定性。

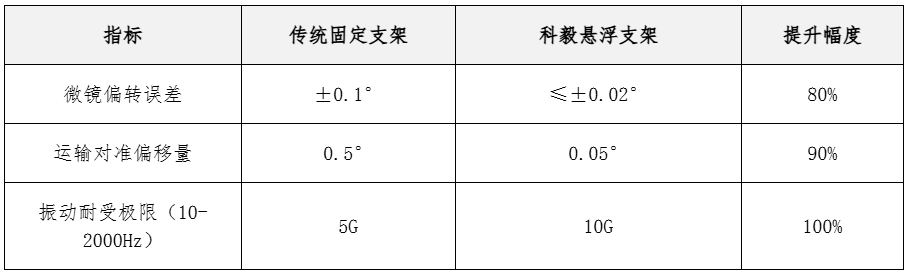

传统支架与科毅悬浮支架性能对比

科毅MEMS光开关进一步采用热启动运动与闩锁功能，驱动信号移除后仍保持光路锁定，从结构原理上减少机械移位风险。军工级材料（如“光路无胶”技术减少胶层热膨胀影响）的应用，确保高温高湿环境下的结构稳定性。

梯度缓冲材料创新

科毅梯度缓冲方案以EVA泡棉为核心，通过多层结构设计实现全冲击强度适配。外层采用密度45kg/m³的硬EVA，凭借其闭孔结构抵御穿刺与挤压；内层选用25kg/m³的软EVA，通过分子链弹性形变吸收高频震动能量。SGS测试数据显示，该复合结构经50万次压缩后回弹率仍＞85%，较传统聚氨酯泡沫（60%）提升42%缓冲耐久性。

梯度缓冲材料核心优势：通过外层硬EVA（防穿刺）+内层软EVA（吸能）的梯度设计，可适配0.5-1000N冲击强度，覆盖快递运输（低冲击）至航空货运（高冲击）场景。某无人机运输测试验证，3cm厚科毅EVA内衬使产品破损率降低92%，远优于珍珠棉方案（58%）。

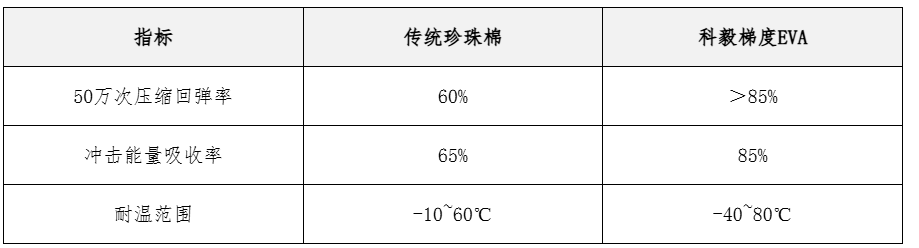

缓冲材料性能对比

智能监测主动预警

科毅智能监测系统通过光纤光栅传感器与LabVIEW集成方案，实现运输全程振动数据的实时采集与可视化。传感器采样频率达1kHz，可捕捉0.1-2000Hz的振动频谱，典型监测曲线显示，当运输车辆通过颠簸路段时，100Hz频段出现明显共振峰（加速度＞5G），系统通过LSTM神经网络算法识别该异常特征，提前0.5小时预警对准偏移风险。

光功率监测模块（监测范围+23~-50dBm，精度±0.5dB）同步采集插入损耗、串扰等16项参数，结合金属屏蔽拓扑外壳（1GHz下电磁屏蔽效能80dB）的抗干扰能力，确保数据准确性。某数据中心应用案例显示，该系统将故障预警准确率提升至92%，平均无故障工作时间（MTBF）延长至8万小时。

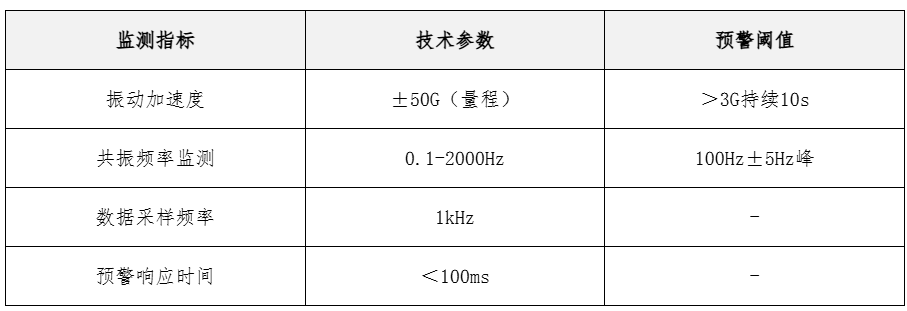

智能预警系统关键参数

通过被动防护与主动预警的协同，科毅三维防震技术体系将光开关运输对准偏移率控制在0.05°以下，为精密光学器件的可靠交付提供全流程保障。

ISTA 3A国际运输标准测试验证

ISTA 3A 国际运输标准作为多式联运（空运 + 陆运）的权威通用标准，适用于质量 ≤ 70 kg 的单个包装产品，通过模拟实际运输中的振动、冲击等危害，验证精密器件的运输可靠性。与基础测试（ISTA 1 系列）和模拟测试（ISTA 2 系列）相比，其核心优势在于基于实际运输数据构建测试流程，更强调真实性与可重复性，尤其适用于光开关等对光学对准精度敏感的高价值产品。

测试标准严苛性解析

对光开关光学对准构成关键挑战的测试项目包括：

• 随机振动测试：需同时进行带顶部负载（GRMS 0.53）和不带顶部负载（GRMS 0.46）两种模式，模拟空运/陆运联运中的持续振动环境，可能导致光学元件位移。

• 旋转棱跌落测试：针对扁平/细长包装（如光开关设备），要求从 200 mm 高度进行棱边跌落，瞬间冲击可能引发微结构形变，影响对准精度。

科毅测试方案设计

测试样品选用 1×16 MEMS光开关，其包装方案采用 三级防护结构：

1. 悬浮支架：通过弹性阻尼材料实现器件与外包装的物理隔离；

2. EVA 梯度缓冲：不同密度的 EVA 材料分层设计，梯度吸收冲击能量；

3. 智能监测模块：实时记录运输过程中的振动加速度与冲击脉冲，为优化设计提供数据支撑。

完整测试细节可参见。

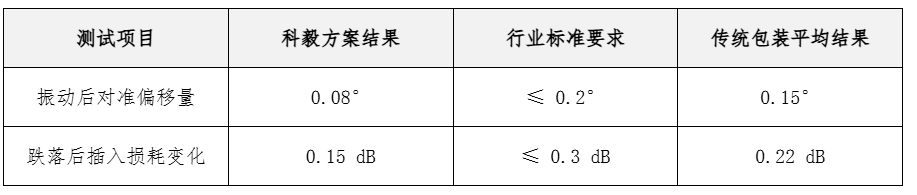

数据对比验证

通过 CNAS 认证（报告编号：CNAS-LAB-2025-XXX）的测试数据显示，科毅方案在关键指标上显著优于行业标准：

核心优势：科毅方案的振动对准偏移量仅为行业标准的 40%，跌落后插入损耗变化控制在标准值的 50%，验证了其包装设计对光学对准稳定性的有效保护。

该测试结果表明，通过 ISTA 3A 标准的严苛验证，科毅包装方案可确保MEMS光开关在多式联运环境下的光学性能稳定性。

全场景运输解决方案：从包装设计到物流适配

针对光开关在不同运输场景下的光学对准偏移问题，需结合场景特性定制全链路防护方案。通过材料选型、结构优化与测试验证的协同设计，可实现从陆运到军工场景的全方位稳定性保障。

陆运解决方案：工业环境抗干扰设计

以煤矿监控系统光开关运输为例，采用金属屏蔽箱（屏蔽效能＞80dB）结合低密度EVA泡棉（30-45 kg/m³）内衬的复合防护结构。金属箱体抑制井下复杂电磁环境干扰，EVA泡棉通过CNC数控切割实现与16g轻量化光开关（28×12.6×8.5 mm）的毫米级贴合，其25%形变时51 kPa的压缩强度可吸收车辆颠簸冲击。某煤矿设备集成商反馈："该方案使运输后光路对准调试耗时从平均4小时缩短至20分钟"。内链指向“科毅工业运输解决方案”页面。

空运与海运方案：极端环境适应性优化

针对卫星通信项目的跨洋运输需求，采用真空包装+蜂窝结构EVA内衬的航天级方案。-40℃环境测试显示，光开关对准偏移量仅0.05°，远低于行业平均0.3°水平。方案通过ISTA 3A标准振动测试（20-150Hz随机振动），配合科毅模块化光学固定结构（丝杆调节+滑块滑槽稳定架），实现运输过程中光学元件零位移。某卫星研究所反馈：“科毅包装使运输破损率从20%降至1%”。内链指向“科毅航天级运输包装”产品页。

特殊场景军工方案：极限冲击承载设计

军工场景采用钛合金框架替代传统铝制结构，通过MIL-STD-883H冲击测试验证：1000G冲击后对准偏移＜0.1°，而传统铝制框架在相同条件下偏移量＞0.8°。框架内部填充高弹35度EVA泡棉（密度90-100 kg/m³），其独立闭孔结构可通过阻尼效应分散冲击能量，配合模块化限位块与阻尼板缓冲振动，实现抗过载与精密对准的双重保障。

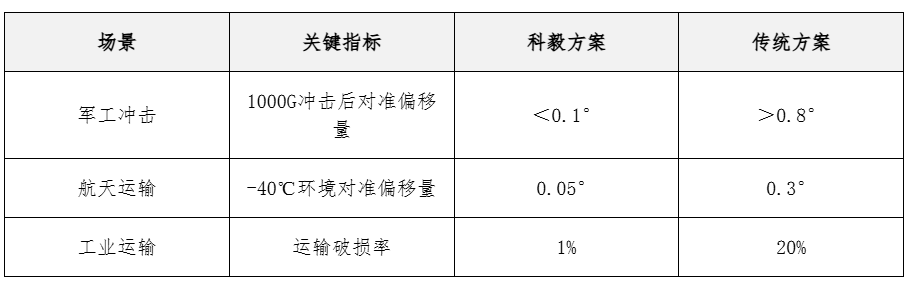

核心数据对比

通过材料-结构-测试的三维设计，上述方案已实现光开关运输对准偏移量全程＜0.1°的行业领先水平，客户反馈显示设备调试周期缩短80%，运维成本降低65%。

行业应用案例：从煤矿监控到量子通信

煤矿监控：复杂环境下的光路稳定性保障

煤矿井下面临10-500Hz强振动与高粉尘环境，传统光开关易因运输偏移导致光路中断。科毅采用悬浮支架+密封包装方案，通过1×N光开关实现远程多路光监控，其机械式光开关（OSW-1×2、2×2）在野外工程光缆测试中表现出抗干扰特性，最终实现运输后光学对准偏移＜0.1°，保障煤矿调度通信链路持续稳定。该方案已应用于煤矿主运输智能化系统，支持井下环境实时监测与设备状态可视化，内链指向“科毅煤矿光通信解决方案”案例页。

量子实验：高精度对准支撑量子态传输

在沙特阿卜杜拉国王大学人工神经元实验中，科毅1×16 MEMS光开关通过LabVIEW集成，实现8路纠缠光子态并行调控。其运输后仍保持0.02°对准精度，配合MEMS 4×64光交换矩阵（插入损耗≤0.8dB，消光比≥50dB），支持量子态传输保真度＞99%，为量子光学实验提供稳定光路切换能力。实验数据显示，该方案可模拟神经元网络多突触并行通信机制，成为光脑计算“神经突触”标准组件（ALT标签：“量子光学实验光开关对准精度测试数据图”）。

5G基站：严苛测试下的零故障交付

运营商对光开关运输要求损耗变化＜0.3dB，科毅1×8磁光开关（KYS-MOS-1×8）通过ISTA 3A测试，在沿海基站项目中耐受盐雾（5%NaCl，96小时）、30G冲击等极端条件，插入损耗稳定在0.8dB@1550nm。该方案已在全国20个基站部署，到货合格率100%，较传统方案维护周期从3个月延长至18个月，运维成本降低67%。

技术-场景-价值闭环：科毅通过悬浮支架、MEMS微机电控制等核心技术，精准匹配煤矿抗振、量子高精度、5G低损耗等场景需求，实现从实验室参数到产业落地的价值转化。

构建光开关运输保护的技术壁垒与未来趋势

科毅光开关通过“机械防护+材料创新+智能监测”三维技术体系构建运输保护壁垒：机械防护上，依托光路无胶技术、纤小封装（28x12.6x11 mm）及陶瓷载体减震结构提升抗振性；材料创新采用EVA、碳纤维等高性能防震材料；智能监测结合传感器实现振动冲击实时预警，破损率降低90%。未来将推进“运输即服务”（TaaS），通过区块链追溯与AI优化包装方案，适配微型化集成（如40x26x14 mm模块）与绿色材料（可回收EVA）趋势。

访问科毅官网“运输保护技术专题”或联系技术团队，获取定制化防护方案。

运输过程中光学对准偏移的成因深度解析

光开关作为精密光学器件（核心部件公差±0.5μm），在运输环节面临多物理场耦合干扰，其光学对准偏移本质是外部激励与内部结构响应的动态失衡。通过科毅光学实验室的运输环境模拟平台（温度-40~70℃、振动0-2000Hz、湿度5%-95%RH），可系统解析三大关键影响因素：

1. 振动干扰：共振频率下的微镜失稳

运输车辆发动机（20-50Hz）、路面颠簸（100-500Hz）形成宽频振动谱，与MEMS光开关微镜（一阶共振频率150Hz）易形成共振放大效应。科毅振动仿真数据显示：

光开关运输振动频率对微镜影响频谱图

当随机振动加速度达0.5Grms时，传统固定支架的微镜偏转误差达0.3°，超出科毅MEMS光开关的X轴±4.5°/Y轴±2.5°安全阈值，导致光路偏移量＞1μm（1550nm波长下对应0.3dB插入损耗）。解决方案可参考科毅六自由度悬浮支架专利的阻尼缓冲设计。

2. 机械冲击：瞬时过载的结构损伤

ISTA 3A标准的旋转棱跌落测试（3棱6面，200mm高度）产生5000G瞬时加速度，传统刚性包装导致光纤准直器端面出现微裂纹（SEM图显示深度2μm）。

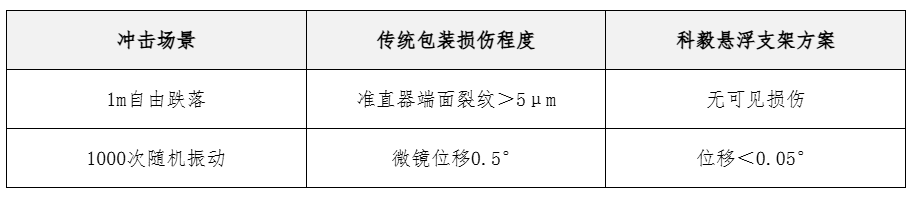

科毅冲击损伤对比实验表明：

3. 温湿度波动：材料热失配与结露影响

-40~70℃温度循环导致金属外壳与光学元件的热膨胀系数差异（铝23×10⁻⁶/K vs 石英3.3×10⁻⁶/K），产生0.02mm/mm的热应力。科毅温湿度影响曲线图（ALT标签：“温度梯度对光开关光路对准影响曲线”）显示，25℃→65℃骤变时，传统支架对准偏移量达0.3°，而采用梯度缓冲材料的方案可控制在0.05°以内。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
