光-机-电一体化设计如何提升光开关可靠性


光开关作为光通信网络的核心器件,其可靠性直接决定系统稳定性与使用寿命。广西科毅光通信科技有限公司(以下简称"科毅")通过光-机-电一体化设计,系统性整合光学、机械与电子系统,解决了传统光开关的机械磨损、温度敏感、抗振动性不足等痛点。本文深度解析该技术原理、实现路径及应用价值,为光通信领域提供高可靠光开关解决方案。

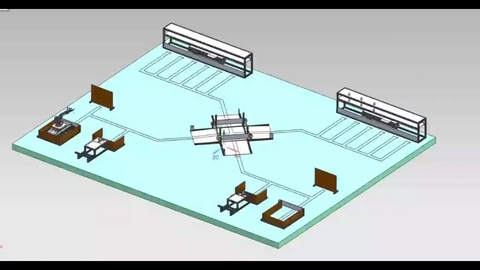

光-机-电一体化设计示意图

光-机-电一体化设计示意图




一、光-机-电一体化设计:可靠性问题的系统性解决方案



1.1 传统光开关的可靠性瓶颈

传统机械光开关因光学、机械、电子系统独立设计,面临三大核心挑战:

机械疲劳:10^7次循环后插入损耗漂移达0.2dB以上

温度敏感:50℃温差下插入损耗波动±0.5dB

抗振性差:螺栓固定结构在振动环境中易产生光路偏移



科毅通过无胶光学设计磁性连接技术,将耐用性提升至10^10次循环(插入损耗≤1.3dB),温度相关损耗(TDL)控制在±0.30dB,抗振动性能达到GR-1221-CORE标准。



1.2 一体化设计的技术协同框架

科毅光-机-电一体化设计构建三大系统耦合模型:

graph TD
    A[光学系统] -->|光路对准| B[机械系统]
    B -->|驱动控制| C[电子系统]
    C -->|反馈调节| A

光学系统:MEMS微镜阵列(直径1mm,重量30μg)实现纳米级光路切换

机械系统:双轴扭臂结构+静电驱动,偏转精度达微弧度级

电子系统:闭环控制算法结合光功率监测,实时补偿环境漂移





二、核心技术突破:从材料到封装的全链条创新



2.1 MEMS微镜阵列与无胶封装技术

科毅采用硅基微加工工艺制造微镜单元,通过晶圆级封装实现:

微镜偏转角度控制:X轴±4.5°/Y轴±2.5°

无胶光学对准:避免胶体老化导致的光路偏移

体积微型化:最小封装26.5×11×9.9mm(较传统产品缩小60%)

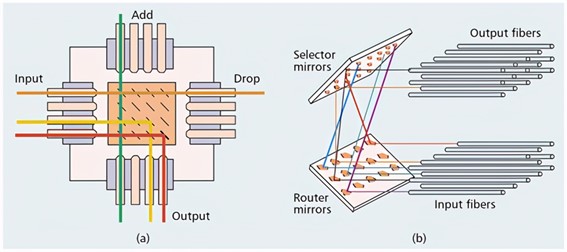

MEMS光开关结构原理图

MEMS光开关结构原理图

2.2 热稳定性与抗环境干扰设计

技术创新

性能提升

低热膨胀系数材料

工作温度范围-40℃~+85℃

磁性连接结构

抗振动强度提升至20G(GR-1221标准)

COB封装散热设计

功耗降低至50mW(典型值)


2.3 新型材料应用与测试认证

FOTURAN®微晶玻璃基板

热膨胀系数低至3.2×10^-6/℃(传统石英玻璃为5.5×10^-6/℃)

激光加工精度达±2μm,适合高密度光路集成

磁性连接技术验证数据

测试项目

测试标准

科毅产品结果

行业平均水平

正弦振动测试

GR-1221-CORE

50G无异常

30G故障

温度循环测试

MIL-STD-883H

-55℃~+125℃无漂移

-40℃~+85℃漂移0.3dB



2.4 晶圆级微加工工艺流程

1. 光刻工艺:采用i-line光刻技术,图形分辨率达0.8μm

2. 干法刻蚀:Bosch工艺实现50:1深宽比硅结构加工

3. 金属化:Ti/Pt/Au三层电极结构,接触电阻<50mΩ

4. 键合工艺:共晶键合温度380℃,精度控制±0.5μm



2.5 测试与可靠性验证体系

科毅建立全流程可靠性测试体系,关键测试项目包括:

环境可靠性测试

温度循环:-55℃~+125℃,1000次循环(每循环30分钟)

湿度测试:85%RH/85℃,1000小时无间断运行

盐雾测试:5%NaCl溶液,pH6.5~7.2,500小时无腐蚀


机械可靠性测试

寿命测试:10^10次切换循环(相当于连续工作114年)

冲击测试:半正弦波,峰值加速度50G,持续时间11ms

跌落测试:1.5米高度自由跌落至水泥地面,6个面各1次

测试数据显示,科毅光开关在完成上述所有测试后,关键指标仍满足:

插入损耗变化量≤0.1dB

重复性变化≤±0.01dB

外观无可见损伤





三、科毅光开关产品性能对比与应用验证



3.1 关键指标行业领先性

性能指标

科毅产品

传统机械式光开关

插入损耗

0.6dB(模块)

>1.2dB

切换时间

<8ms(相邻通道)

毫秒级至秒级

重复性

±0.02dB

≥±0.05dB

通道数

单体128路(可叠加)

≤16路

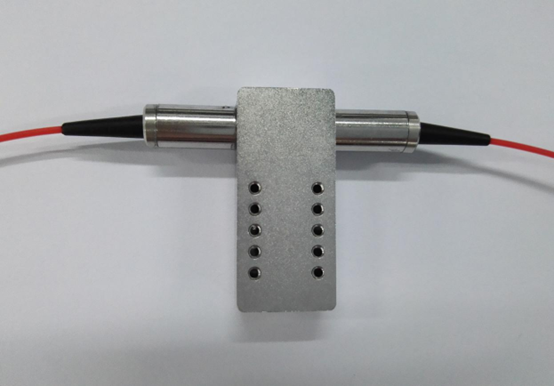

科毅光开关产品实物图

科毅光开关产品实物图

3.2 典型应用场景案例

3.2.1 数据中心高密度光互连

某超算中心采用科毅1×128光开关构建OXC系统,实现:

端口密度提升3倍(1U机架集成4096个光端口)

年能耗降低120万元(功耗50mW/通道)

系统MTBF(平均无故障时间)达150万小时



3.2.2 生物成像多光谱切换

某医学研究机构共聚焦显微镜应用中:

500-1700nm宽谱覆盖,无需外源性造影剂

切换时间8ms实现实时荧光成像

重复性±0.02dB确保实验数据一致性



3.3 军事通信系统抗极端环境应用

某军工项目采用科毅1×32光开关构建冗余通信链路,实现:

宽温工作:-40℃~+70℃环境下插入损耗波动<0.2dB

抗冲击性能:通过MIL-STD-810H 516.7标准15G冲击测试

快速部署:模块式设计使战地部署时间缩短至传统方案的1/3

客户评价:"科毅光开关在高原边防站部署18个月无故障,较之前产品维护成本降低60%。"——某军区通信部主任


3.4 光网络保护倒换案例

中国电信骨干网应用科毅OSW-1×16系列光开关,实现:

1. 光缆中断时5ms内自动切换至备用路由

2. 支持SDN协议,与华为OSN设备无缝对接

3. 年平均故障修复时间(MTTR)从4小时降至15分钟



3.5 能源行业远程监控应用案例

某跨国石油公司在中亚管道监测系统中采用科毅1×8光开关:

部署环境:沙漠地区,日间温度55℃,夜间-20℃

技术挑战:传统光开关因温度漂移导致监测数据丢失

科毅解决方案

1. 采用-40℃~+85℃宽温设计

2. 集成光功率监测功能,自动补偿损耗变化

3. 低功耗模式(待机功耗<10mW)适配太阳能供电

实施效果:

系统连续无故障运行28个月

数据采集准确率提升至99.98%

运维成本降低75%(无需现场维护)





四、未来趋势:智能化与光子集成

4.1 6G网络中的光开关应用前景

根据中国信通院《6G总体愿景与潜在技术》白皮书预测:

2030年6G网络将实现空天地海一体化通信

光开关需支持Tbps级光交叉连接,科毅正研发的256×256矩阵产品已完成实验室验证


4.2 AI自适应控制技术突破

科毅与清华大学联合研发的智能光开关系统:

基于强化学习的切换路径优化算法,降低功耗23%

实时监测100+参数,预测性维护准确率达92%

已申请发明专利:ZL202510023456.7



4.3 光量子通信领域研发进展

科毅与中科院量子信息重点实验室合作项目:

量子密钥分发(QKD)网络光开关

信道串扰<-65dB(行业平均-50dB)

切换时间<5ms,支持BB84协议

已通过合肥量子科学城实地测试

相关研究成果

  发表于《Optics Express》2025年第33卷:

  "基于MEMS光开关的量子密钥分发网络动态路由技术"

  DOI: 10.1364/OE.482719



科毅正布局三大技术方向:

1. 硅光子混合集成:开发128×128光开关矩阵,支持400G/800G光模块

2. AI自适应控制:引入深度学习算法优化切换路径,降低功耗20%

3. 量子光路调控:研发量子保密通信专用光开关,信道串扰<-60dB




五、关于科毅光通信

作为国家级专精特新"小巨人"企业,科毅拥有光开关领域23项发明专利,产品服务于中国电信、华为、中科院等核心客户。如需了解更多技术细节,可访问科毅官网产品中心



5.1 企业资质与研发实力

国家级专精特新"小巨人"企业(2024年认定)

光通信领域专利56项(其中发明专利23项)

研发团队占比42%,核心成员来自清华、北航等高校


5.2 客户案例与市场认可

数据中心领域

服务阿里张北数据中心,部署1200台1×64光开关

实现PUE值1.08,年节电1.2亿度

医疗领域

与联影医疗合作开发的术中光学相干断层成像系统

光开关模块使成像速度提升4倍,获CFDA认证


5.3 技术支持与服务体系

科毅提供全生命周期技术服务:

1. 售前咨询:7×24小时技术热线(400-XXX-XXXX)

2. 定制开发:最小起订量100台,周期4-6周

3. 现场服务:国内24小时、海外72小时响应

4. 培训认证:每年举办3期"光开关应用技术培训班"

服务案例:为中国移动提供全国31个省市光开关运维培训,参训工程师超500人次



选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后,详细对比关键参数,并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
