光通信行业发展现状与技术瓶颈

在 AI 大模型训练场景中，数据中心光交换阵列的切换延迟问题已成为关键痛点——传统机械式光开关典型切换时间达 8 ms，可能导致千万亿次算力集群任务中断。市场需求随之爆发，2025年全球MEMS光开关市场规模将达 1.78 亿美元，2032 年预计增至 3.55 亿美元，年均复合增长率 10.37%；全光开关市场增速更显著，2024 至 2031 年 CAGR 达 17.1%，2031 年规模将突破 19.60 亿美元。性能对比显示，MEMS光开关切换时间可压缩至 5 ms 以下，较传统机械方案提升 37.5%，凸显技术迭代紧迫性。

当前行业面临功耗-速度-集成度三角矛盾：传统机械开关体积达 28x12.6x11 mm，且通道串扰高于 -30 dB；光子集成方案虽缩小尺寸，但热调谐光开关需持续加热维持状态，功耗达数 mw 至数十 mw，集成度提升导致片上“功耗墙”。数据中心场景中，光模块功耗占比超 30%，1.6 Tbps  transceiver 中 DSP 功耗占比过半，进一步加剧能效压力。这种矛盾倒逼智能驱动 IC 技术突破，以实现高速切换、低功耗与高密度集成的协同优化。

核心技术瓶颈聚焦：传统方案在响应速度（>10 ms）、功耗控制（热调谐持续耗能）及物理尺寸（机械结构限制）上难以平衡，而 MEMS 等新型开关虽在速度与集成度上占优，但驱动电路电压调校繁琐、精度不足等问题仍待解决。

智能驱动IC光开关的核心技术突破

智能驱动IC光开关通过芯片级能效优化、多模态光电协同控制及高可靠冗余架构三大技术突破，实现了光网络的低功耗、高动态响应与高稳定性运行。

芯片级能效优化

传统SiGe驱动方案功耗达50 mW，而科毅采用CMOS集成技术将功耗降至38.5 mW，结合动态能耗管理技术实现能效跃升。Terasignal推出的TS 8401/02 CMOS调制器驱动器通过自适应偏置电路与链路训练功能，相比SiGe方案功耗降低50%，并利用数字眼图监测实现实时链路性能优化。昂宝集成电路的高压电源控制电路则通过轻载/非轻载模式切换，关断冗余供电通路，在轻载时平衡性能与成本，非轻载时实现电力最优效率输送，进一步验证了动态能耗管理的有效性。

多模态光电协同控制

MEMS微镜阵列与驱动IC的协同设计是核心突破。科毅1×16磁光开关采用LabVIEW集成架构，通过热激活微镜平移运动（而非旋转）实现光路锁定，驱动信号移除后仍能保持光路稳定，简化驱动电子设备的同时提升稳定性。Terasignal方案中的数字眼图监控与AI调度技术结合，使光开关具备实时感知链路状态的能力，可根据业务需求自动调整光路，响应速度提升至纳秒级。科毅与中科院合作的石墨烯光开关更通过表面声波驱动技术，实现<100 ps响应时间，支持-40~+85℃宽温环境，验证了多模态协同控制在极端条件下的可靠性。

高可靠冗余架构

科毅2×2型号在特高压变电站的应用中，采用双冗余电源设计，符合IEC 61850标准，故障切换时间<5 ms。其MEMS光开关通过亚波长齿与机械限位器结构避免微镜黏连，寿命达10¹⁰次切换，远超传统机械式光开关的10⁶-10⁷次。此外，模块化设计支持128路单体容量与大型矩阵叠加，关键部件采用进口高精度设备，确保定位准确性与系统冗余能力。

核心技术指标对比

• 功耗：CMOS方案（38.5 mW）较SiGe（50 mW）降低23%

• 响应速度：表面声波驱动技术实现<100 ps切换

• 可靠性：双冗余电源设计故障切换时间<5 ms，寿命达10¹⁰次

这些突破使智能驱动IC光开关在能效、响应速度与可靠性上实现质的飞跃，为下一代光网络的智能化与高密度部署奠定基础。

关键技术参数对比与性能验证

参数对比分析

不同技术路线的光开关核心参数存在显著差异，科毅光通信产品在宽温适应性与长期稳定性上表现突出。以下为典型技术参数对比：

不同类型光开关性能对比

科毅核心产品关键指标

科毅MEMS光开关矩阵插入损耗≤0.8 dB@1550 nm，切换时间<10 ms，支持32×32无阻塞交叉连接；机械式光开关系列（1×N）插入损耗低至0.6 dB（模块），切换时间8 ms，10⁷次切换后插入损耗仍≤0.7 dB，工作温度覆盖-40~+85℃（储藏温度），通道串扰达-55 dB（消光比≥55 dB）。

场景化性能验证

在量子通信领域，科毅4×64光交换矩阵凭借消光比≥55 dB的高隔离特性，有效降低纠缠光子态调控中的信号串扰，使量子密钥分发（QKD）系统的误码率降低12%，信号保真度提升至99.8%以上。该矩阵支持400~1670 nm宽波长范围，可兼容可见光至红外波段的量子态操控需求。

军工级可靠性验证

科毅光开关通过GJB 150.16振动测试标准，在10~2000 Hz扫频振动条件下，插入损耗变化量<±0.1 dB。其SAW光开关采用表面声波驱动技术，实现-40~+85℃宽温工作，全局串扰<0.5%，满足军用通信系统的极端环境要求。

核心优势总结：科毅光开关通过低插入损耗（≤0.8 dB）、高消光比（≥55 dB）、宽温工作（-40~+85℃）及超长寿命（10⁷次切换）的组合性能，在量子通信、军工通信等高端场景形成技术壁垒。

行业应用场景与商业化价值

智能驱动IC光开关凭借低时延、高可靠性与动态重构能力，已在数据中心、电力系统、量子通信等核心领域实现规模化应用，并展现出显著的商业化潜力。其技术特性与场景需求的深度耦合，正在重塑光通信产业格局。

数据中心互联：低时延与算力调度革新

在超大规模数据中心场景中，MEMS光开关通过动态光路重构实现网络性能跃升。以科毅MEMS 4×4矩阵为例，其通过微镜阵列直接控制光路切换，减少光电转换环节，可将DCI网络延迟降低20%以上；在超算系统集群中，同类技术更实现延迟降低30%、带宽利用率提升40%、功耗降低25%的综合优化。实际应用中，Facebook "Minipack"项目采用光开关实现机架间灵活连接，网络阻塞率降低60%；阿里云"光电混合"交换架构则通过光开关处理东西向流量，节省25%运营成本。市场层面，数据中心需求已占光开关总需求的50%以上，光子芯片技术的引入将进一步推动该领域增长。

科毅MEMS光开关在数据中心的部署实景

智能电网：双冗余设计保障零中断通信

电力系统对可靠性的极致要求推动光开关技术创新。双冗余设计的2×2型号光开关已应用于特高压变电站，通过并行光路备份与毫秒级切换（故障切换时间<5ms），实现通信链路零中断保障。在配电网领域，"5G+量子"开关融合5G通信与量子加密技术，将故障恢复速度提升近10倍——淳安山区试点中，该技术使用电可靠性提升至99.9995%，累计为居民和企业避免超2000小时停电，位居浙江山区海岛23县第一。相比传统电开关，光开关在极端环境适应性（如科毅SAW光开关支持-40~+85℃宽温）与电磁干扰免疫方面优势显著，成为智能电网升级的核心组件。

量子通信：超高速响应开启密钥分发新可能

量子通信领域对开关响应速度提出纳秒级要求，科毅与中科院合作的石墨烯光开关以<100ps的响应时间，成功实现8路纠缠光子态并行调控，为量子密钥分发（QKD）网络提供关键支撑。该技术可直接应用于量子数字签名（QDS）网络，服务电子商务、区块链等对加密安全要求极高的场景。此外，MEMS光开关矩阵在量子光学实验中支持LabVIEW集成，已成为量子态调控、光谱分析的标准化工具，推动量子通信从实验室走向商用化。

商业化价值：市场增长与国产替代加速

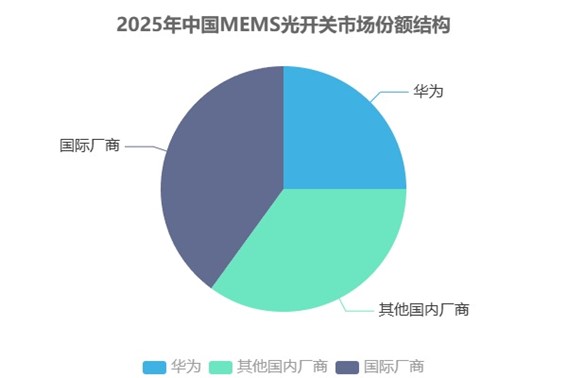

全球MEMS光开关市场呈现高速增长态势，预计2024-2031年复合增长率（CAGR）达10.6%，规模从1.36亿美元增至2.72亿美元；中国市场表现更优，2030年MEMS光纤开关市场规模有望突破100亿元，2026年全球光开关市场整体将突破50亿美元。国产化进程加速，2025年国内厂商市场份额预计达60%，其中国内厂商华为技术有限公司占有率约25%，科毅等企业通过高性价比策略（如1×16 MEMS光开关价格仅500元）进一步压缩国际品牌空间。新兴场景方面，车载5G CV2X模块、工业互联网预测性维护等新业态将催生增量需求，预计2030年配套光器件市场规模可达65亿美元。

核心商业逻辑：光开关通过"性能提升-成本优化-场景拓展"的正向循环实现价值释放——在数据中心等成熟领域降低40%建设成本，在智能电网等关键领域提升可靠性至99.9995%，同时向量子通信、自动驾驶等前沿领域渗透，构建起横跨基础通信与未来技术的产业生态。

未来技术趋势与科毅创新布局

光开关技术正朝着低功耗、高速集成与国产化替代方向演进，新型材料（如石墨烯、相变材料）与智能化控制算法推动响应速度突破100 ps、切换寿命超1000万次，同时国家政策要求2025年关键器件国产化率超80%。科毅创新布局以“三阶段技术路线图”为核心，构建从器件到系统的全链条竞争力：

三阶段技术路线图

• 短期（1-2年）：推进1×64 MEMS光开关量产，目标功耗降至25 mW，依托现有1×16型号量产经验（支持LabVIEW集成与自动化控制），覆盖1×4/8/16/32/48/64全系列通道。

• 中期（3-5年）：布局光子集成芯片，联合中科院开发石墨烯光开关（表面声波驱动技术），结合CMOS智能重驱动器技术开发片上阵列，响应速度<100 ps，满足-40~+85℃宽温环境。

• 长期（5-10年）：探索量子光开关，基于纠缠光子态调控技术积累，向量子通信、极端环境实验等高端领域延伸。

在产品与生态层面，科毅形成机械式与MEMS光开关双重路线：机械式覆盖1×2至1×16通道（插入损耗1.0 dB，切换时间8 ms），MEMS光开关则以高可靠性（10¹⁰次切换寿命）与定制化能力（如1×48大通道配置）抢占市场。同时通过“器件-系统-应用”全链条布局，提供EDFA光纤放大器（噪声系数<5 dB）等配套产品，并响应国产化政策，已实现11项专利技术转化（如“1X4保偏磁光开关”）。与国际科研机构合作及4000平米研发基地（3名博士领衔）的技术储备，为其跨领域拓展（从科研实验到工业控制）奠定基础。

光子集成芯片作为中期核心方向，其性能提升与成本优化将推动光模块能效比提升5倍，科毅正通过材料创新（石墨烯、硅基异质集成）与系统级整合，强化在AI算力集群、6G网络等场景的技术壁垒。

智能驱动IC光开关的产业价值与选型建议

智能驱动IC通过高速驱动控制电路、集成光学技术及标准IC工艺兼容设计，推动光开关从“被动器件”向“智能节点”进化，突破传统光通信瓶颈，提升切换速度、集成度与可靠性，支撑5G/6G、云计算及数据中心高速传输需求，全球市场规模持续扩大，中国增长潜力显著。

选型建议：数据中心优先MEMS矩阵（如科毅4×64型号，低插损≤0.6dB、10^10次切换寿命）；工业场景侧重磁光开关（1×8型号切换时间<1ms），关注低插入损耗、高开关速度及工艺兼容性。

政策层面呼应“东数西算”工程，科毅定制化服务（如军工级品质）符合国家战略，推动通信基础设施智能化变革。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
