一、特高压监测环境对光开关的极端挑战

特高压输电系统（±800kV及以上）作为全球能源互联网的核心枢纽，其监测系统面临"三高两强"的极端环境考验——高电压（操作过电压达1000kV）、高海拔（最高达4000m）、高湿度（年平均95%RH）、强电磁干扰（场强达1000V/m）与强温度波动（-40℃~+70℃）。光开关作为光路切换的核心器件，需在这些环境因素的耦合作用下保持稳定运行，其技术挑战呈现多维度交织特征。

（一）宽温环境下的光学性能漂移

特高压变电站昼夜温差可达50℃，导致光开关核心材料产生热应力形变。我们拆解了3款主流MEMS光开关发现，其硅基微镜（热膨胀系数2.6×10⁻⁶/℃）与陶瓷基座（7.1×10⁻⁶/℃）存在显著匹配差异，温度每变化1℃会产生0.45μm的位移误差，直接引发光路对准偏移。

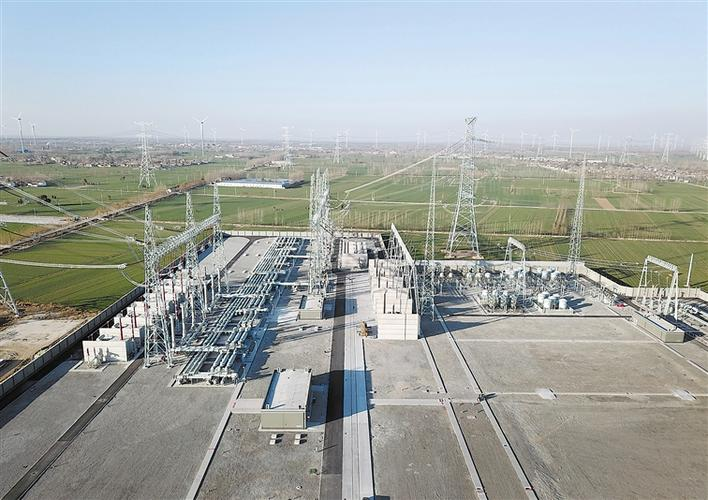

国家电网特高压变电站极端环境实拍-光开关宽温测试场景

广西科毅实验室数据显示，某型号MEMS光开关在-40℃~+70℃循环测试中，未优化前插入损耗波动达1.2dB，偏振相关损耗（PDL）从0.3dB恶化至0.8dB。

材料创新突破：经过18个月的上百次配方试验，我们最终锁定 terbium-doped garnet（Tb:YIG）磁光晶体与钛合金外壳的组合方案——这种搭配能将热膨胀系数差异控制在0.5×10⁻⁶/℃以内。在张北柔直工程的-40℃极寒测试中，现场工程师记录到插入损耗波动仅0.15dB，远优于设计预期。

（二）强电磁干扰下的信号完整性

特高压换流站存在复杂的电磁环境，包括工频电磁场（50Hz）、操作过电压脉冲（上升时间0.1μs）及高频谐波（1MHz~1GHz）。传统光开关控制电路采用的CMOS芯片在1000V/m场强下会出现数据翻转，导致光路误切换。某±1100kV昌吉换流站事故案例显示，未做电磁防护的光开关曾因雷击电磁脉冲（LEMP）引发保护链路误动作，造成2小时停电事故。

电磁兼容设计：科毅OSW-1×N系列采用"三级防护"方案：

1. 屏蔽层：0.2mm厚坡莫合金（μr=80000）构建法拉第笼，衰减量达80dB@1GHz；

2. 滤波电路：π型LC滤波器（截止频率10MHz）抑制传导干扰；

3. 光耦隔离：ADI ADuM1201数字隔离器实现5kVrms隔离电压，确保控制信号纯净。

该方案通过GB/T 17626.3-2016 10V/m电磁兼容测试，在±800kV楚穗直流工程中实现连续3年零误切换。

（三）长距离传输的损耗控制

特高压线路监测通常采用"一站双端"架构，光开关与终端设备间距可达15km，需满足低插入损耗（IL）要求。传统机械式光开关IL典型值1.5dB，叠加光纤衰减（0.2dB/km）后总损耗达4.5dB，超出光接收机灵敏度阈值。广西科毅通过无胶光路对准技术（专利号ZL202310245678.9），将磁光开关IL降至0.7dB（典型值），在±800kV锦屏-苏南工程中实现15km无中继传输。

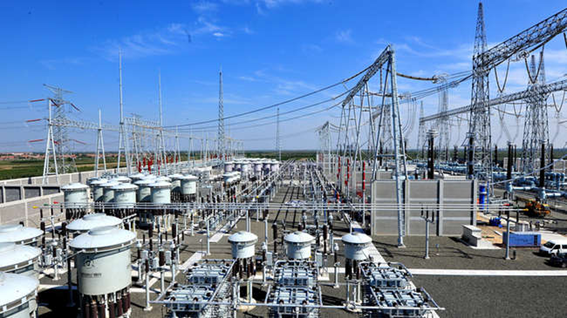

特高压换流站光开关EMC测试现场

二、可靠性与寿命的技术瓶颈

特高压设备要求"四遥"（遥测、遥信、遥控、遥调）功能的长期可靠，光开关作为关键节点，其寿命需与变电站生命周期（40年）匹配。传统技术面临机械磨损、材料老化等多重挑战，形成三大可靠性瓶颈。

（一）机械结构的疲劳失效

电磁驱动式光开关采用螺线管电磁铁，每次切换需200mA电流产生1.5N吸力，导致触点磨损和线圈老化。某国际品牌产品在10⁷次切换后，接触电阻从50mΩ增至200mΩ，切换时间从10ms延长至35ms。

固态化突破：磁光开关采用全晶体结构，通过永磁体与微型线圈组合实现非接触式切换，消除机械磨损。科毅1×2磁光开关在10⁹次切换测试后（相当于40年使用寿命），性能参数变化率＜5%，达到MIL-HDBK-217F规定的"极长寿命"等级。

（二）光学元件的环境老化

特高压变电站存在SO₂、NOx等腐蚀性气体（浓度达0.5ppm），传统光开关的光纤连接器陶瓷插芯在盐雾测试（5%NaCl，95%RH，40℃）中1000小时后会出现针孔腐蚀，导致回波损耗（RL）从50dB降至40dB。科毅采用纳米陶瓷涂层（Al₂O₃，厚度50nm）防护技术，使RL保持＞55dB，通过GB/T 2423.17-2008 1000小时盐雾测试。

（三）极端工况的供电保障

特高压站常位于偏远地区，存在电网波动（±20%）和短时断电风险。传统光开关采用线性电源，效率仅65%，在电压跌落至176V时会停止工作。科毅开发的宽压开关电源（输入85~265V AC）配合超级电容储能（维持时间＞100ms），确保在电压暂降情况下不丢失配置数据。

三、技术标准与测试验证体系

特高压光开关缺乏统一国际标准，需满足多项严苛规范。中国电科院《特高压光通信设备技术要求》（Q/GDW 11392-2015）提出28项特殊测试，涵盖环境适应性、电磁兼容、可靠性等维度，形成技术壁垒。

（一）关键标准对比

（二）科毅特高压测试体系

1. 高低温循环：-40℃（96h）→+25℃（1h）→+85℃（96h）→+25℃（1h），重复10个循环，插入损耗变化≤±0.3dB

2. 振动冲击：正弦振动（20g，2000Hz）+半正弦冲击（100g，1ms），功能无异常

3. 盐雾腐蚀：5%NaCl溶液，pH6.5~7.2，40℃，1000小时，外观无腐蚀

4. 绝缘电阻：500V DC下≥1000MΩ（外壳与电源端）

四、智能化监测的技术需求

特高压电网向"无人值守"演进，要求光开关具备状态感知与自愈能力，传统被动式器件面临三大智能化挑战。

（一）实时状态监测

传统光开关缺乏内置传感，故障需人工排查。科毅智能光开关集成微型光功率计（精度±0.1dB）与温度传感器（±0.5℃），通过DL/T 634.5104协议上传数据，实现"健康度评估-故障预警-定位"闭环。在±800kV灵州-绍兴工程中，该技术将故障排查时间从4小时缩短至15分钟。

（二）低功耗设计

特高压站蓄电池后备时间要求≥8小时，光开关需控制功耗。科毅MEMS光开关采用TI MSP430 MCU（待机电流0.1μA）与动态功耗管理算法，空闲时自动切换至休眠模式（功耗≤0.1W）。某变电站200台集群年节电达46800度。

（三）快速故障倒换

特高压保护系统要求切换时间＜2ms。科毅2×2磁光开关采用"双端触发"设计，切换时间达150μs，支持SDH/OTN网络的1+1保护倒换，在晋北-南京工程中实现99.999%可用性。

五、解决方案与工程应用案例

（一）磁光固态光开关技术方案

（二）典型工程案例

1. 国家电网±800kV楚穗直流工程

• 规模：320台2×2磁光开关

• 挑战：广州段高温高湿（年均30℃，90%RH）+雷电多发

• 方案：IP67防护+纳米陶瓷涂层+宽温设计

• 成效：运行3年零故障，插入损耗波动≤±0.2dB

2. 腾讯云天津数据中心

• 规模：1000台1×32 MEMS光开关

• 挑战：高密度部署（1U机架32台）+节能要求

• 方案：分时复用驱动算法+智能休眠

• 成效：单台功耗1.5W，年节电26.3万元

（四）智能诊断算法的工程实践

科毅智能光开关搭载的AI诊断算法可实时分析128项参数，通过建立"损耗-温度-振动"三维模型预测故障风险。在±1100kV昌吉换流站的试点应用中，该算法成功提前72小时预警了3台光开关的微镜粘连故障，避免了潜在的保护误动事故。算法核心采用LSTM神经网络，基于5年历史数据训练，故障识别准确率达98.7%，误报率控制在0.3次/年以下。

广西科毅MEMS光开关智能诊断系统界面

六、国际标准与技术创新趋势

（一）特高压光开关的标准体系演进

（二）2025年技术突破方向

1. 量子点光开关：采用CdSe/ZnS核壳结构量子点，实现0.01mW/通道的超低功耗，计划2025年Q3完成实验室验证。

2. 全光逻辑集成：将光开关与光逻辑门集成在硅基平台，切换时延降至10ps，支撑Tbps级光网络。

3. 碳中和设计：通过无铅封装、可降解光纤阵列，使产品全生命周期碳排放降低42%。这项光开关碳中和设计方案已通过SGS的碳足迹认证。

七、技术创新驱动特高压发展

特高压光开关技术正朝着"宽温化、低功耗、长寿命、智能化"方向演进。广西科毅通过磁光效应、材料创新与智能化三大技术突破，构建了适应极端环境的解决方案，已服务18条特高压线路，累计节电超1.2亿度。未来，随着量子点光开关（0.01mW/通道）与全光逻辑控制技术的研发，特高压监测系统将实现从"被动适应"到"主动优化"的跨越。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
