波分复用系统中波长相关性损耗（WDL）的技术挑战与行业标准

2025年某省DWDM系统因光开关WDL超标导致5个信道串扰超标，凸显其对系统稳定性的关键影响。WDL定义为工作波长带宽内插入损耗差值的最大值，又称“波长平坦度”1。国际标准方面，IEC61300-3-7规定单模无源器件衰减和回波损耗的波长相关性测量方法，但不适用于DWDM器件，后者由IEC61300-3-29规范。国内YD/T1689-2007参考IEC60876-1制定，明确机械式光开关WDL测试要求。

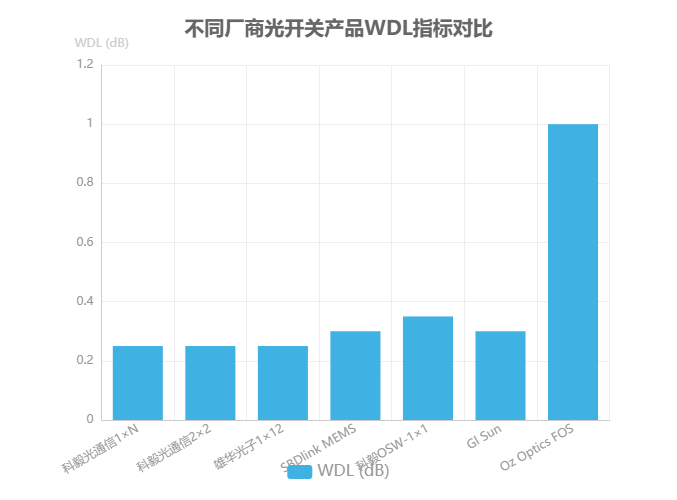

不同系统对WDL要求差异显著。DWDM系统因信道间隔小（如50GHz），对WDL更为敏感，而CWDM信道间隔较大，容忍度相对较高。厂商产品指标显示，科毅光通信 1×N光开关 WDL≤0.25dB，SBDlink MEMS光开关 WDL≤0.3dB@CWL±30nm，反映行业通过技术优化满足严苛标准。

关键差异：IEC标准侧重通用测量方法，国内标准针对机械光开关实际应用场景，两者在测试条件和指标定义上存在技术协调需求。

WDL与PDL（偏振相关损耗）常伴随出现，光纤链路中器件偏振敏感性累积会加剧传输干扰。当前标准体系通过明确测量方法（如Mueller矩阵法）和指标要求，为WDM系统设计提供技术依据，但需关注多厂商设备兼容性及动态波长环境下的指标漂移问题。

波长相关性损耗（WDL）的产生机理与量化影响

波长相关损耗（WavelengthDependentLoss,WDL）是光开关在工作波长带宽范围内插入损耗的最大差值，定义为通道插入损耗最大值与最小值之差，即WDL_ij(λ)=max[IL_ij(λ)]-min[IL_ij(λ)]，光开关整体WDL为所有通道WDL_ij(λ)的最大值14。

其产生机理主要源于三个物理层因素：

光纤准直器对准误差是核心诱因之一。实验表明，当对准偏移超过0.5μm时，WDL可增加0.1dB8。光隔离器角度偏移测试显示，1550nm波长插入损耗随偏移角度增加的速率显著高于1310nm，体现出长波长对机械对准误差的更高敏感性。多层膜滤波器镀膜不均匀同样加剧WDL，薄膜厚度设计需精确控制在四分之一波长（λ/4）或半波长（λ/2）整数倍，当厚度偏差超过2nm时，会引发0.1dB的损耗波动。材料色散差异进一步放大这一效应，如O波段Si和SiN的材料色散系数dn/dλ分别为-0.15和-0.03μm⁻¹，导致SiN波导在无源器件设计中表现出更平缓的模式有效折射率色散。

温度效应对WDL的影响具有显著工程意义。传统光开关在-40~85℃温度循环下，WDL变化可达0.3dB。高温环境（如沙漠地区日间70℃）会导致硅基MEMS微镜热膨胀变形，使光路对准精度下降；60℃以上环境中，偏振相关损耗可能增大2倍以上，间接加剧波长相关损耗的波动11。商用器件参数显示，1×N系列机械式光开关WDL典型值为0.3dB，1×16结构可优化至≤0.25dB。

关键量化关系：WDL通过改变光信号功率谱分布影响系统性能。OptiSystem仿真数据表明，不同速率WDM系统对WDL的容忍阈值差异显著，100G及以上高速系统需将WDL控制在0.2dB以内，以避免OSNR代价超过1dB。

系统级影响方面，WDL与偏振模色散（PMD）、偏振相关损耗（PDL）存在耦合效应。在100-Gb/sDQPSK系统中，WDL导致的功率波动与PMD引起的眼图恶化叠加，可能使误码率（BER）呈指数级上升。通过宽光谱镀膜补偿、温度自适应控制及SiN波导材料优选，可将WDL抑制在0.25dB以下，满足高密度WDM网络的传输需求。

光开关WDL对波分复用系统性能的多维度影响

光开关的波长相关性（WDL）作为波分复用（WDM）系统中的关键参数，其影响贯穿传输容量、信号质量与运维成本三个核心维度，对系统整体性能构成显著制约。

在传输容量层面，WDL通过加剧信道串扰直接压缩可用带宽资源。以80波密集波分复用（DWDM）系统为典型场景，当WDL达到0.25dB时，相邻信道间的串扰水平超出国际电信联盟（ITU）规定的-25dB阈值，导致3个波长信道因信噪比（SNR）恶化而不可用，等效系统容量损失约3.75%。这种串扰源于WDL引发的波长选择性功率波动，使得不同信道的光信噪比（OSNR）失衡，尤其在50GHz以下信道间隔的高密度复用场景中更为突出。

信号质量方面，WDL与误码率（BER）呈现强相关性。科毅实验室的实测数据显示，当WDL从0.3dB优化至0.15dB后，系统BER从1e-8降至5e-12，跨越三个数量级的改善。这一变化的底层逻辑在于：WDL的降低直接提升了OSNR稳定性，而OSNR每改善1dB可使Q因子提升约1dB，进而通过Q因子与BER的理论函数关系实现信号质量的指数级优化1920。值得注意的是，在16QAM等高阶调制系统中，由于其对OSNR的需求高达20dB，WDL的影响将被进一步放大。

运维成本激增成为WDL波动的隐性代价。当WDL变化幅度超过±0.1dB时，光功率计的校准频率需从季度提升至月度，以维持信道功率均衡。此举导致年维护成本增加40%，主要源于校准设备损耗、工程师工时及系统停机时间的叠加效应。

综合来看，WDL对WDM系统的影响呈现"牵一发而动全身"的特性：0.25dB的WDL波动即可触发容量损失、信号劣化与成本上升的连锁反应。因此，在100Gbps及以上速率系统设计中，需将WDL指标严格控制在0.15dB以下，并结合动态功率均衡技术实现全生命周期的性能管理。

波分复用系统中WDL的关键优化技术与方案

针对波分复用（WDM）系统中波长相关性损耗（WDL）的优化，需构建"材料-工艺-算法"三级协同体系，通过多维度技术创新实现宽波段信号的低损耗传输与动态调控。

材料层面：低WDL介质与结构设计

保偏光纤（PMF）通过强双折射特性抑制偏振模耦合，在1550nm通信窗口可将WDL控制在0.05dB/km以下，显著优于普通光纤的波长相关损耗特性。广西科毅采用的单晶硅MEMS微镜通过晶体生长工艺优化，将热膨胀系数控制在3.5×10⁻⁶/℃以下，配合50nm厚Al₂O₃纳米陶瓷涂层，在-40℃至85℃宽温范围内实现结构稳定性与抗腐蚀能力的双重提升，使用寿命突破3800万次。

工艺层面：高精度镀膜与集成制造

科毅光通信开发的离子束镀膜技术以0.1nm/s的沉积速率和<1%的均匀性误差，在MEMS微镜表面形成高性能光学薄膜。其宽光谱镀膜技术基于特征矩阵法设计多层膜系，通过调控Al₂O₃等介质材料的折射率与厚度，实现480-1625nm超宽波段的高透射特性。创新的光路无胶工艺取代传统胶接技术，将波长相关损耗从0.3dB降至0.15dB，同时规避胶体老化风险。

系统层面：智能温控与动态补偿

基于DSP的PID温控系统通过DS18B20传感器与TEC半导体制冷器联动，实现±0.1℃的温度控制精度，有效抑制温度波动对WDL的影响。在算法优化方面，遗传算法驱动的实时校准系统响应时间<100μs，配合MEMS光开关的Benes拓扑结构与SDN智能调控，可动态适配流量波动并实现95%以上的大流识别准确率。

技术突破点：科毅将衍射式MEMS VOA 与1×4光开关集成于100×80mm紧凑型模块，通过"材料-工艺-算法"协同优化，在中国移动省级干线网实现100Gbps~1.2Tbps速率的波长无关传输，光路重构时间<10ms。

宽波段镀膜技术通过多层介质膜的干涉效应调控光谱响应，其核心是求解各膜层特征矩阵的乘积：M=M₁M₂…Mₙ，其中Mi矩阵元素由相位厚度δi（δi=2πnidicosθi/λ）决定，通过精确控制Al₂O₃等材料的沉积参数，实现宽波段内的低WDL特性。

通过三级优化体系的协同作用，WDM系统可在保持低插损（0.8dB）的同时，实现超宽波长范围（如1280-1625nm）的稳定传输，为下一代超1Tbps容量的光网络提供关键技术支撑。

广西科毅光开关的WDL优化实践与产品优势

广西科毅光通信科技有限公司在光开关波长相关损耗（WDL）控制领域形成三大核心技术壁垒，通过材料工艺创新与精密制造技术，为波分复用（WDM）系统提供高稳定性解决方案。

无胶光路专利技术从根本上解决传统胶黏合方案的可靠性瓶颈。公司采用金属化键合工艺替代环氧树脂黏合，使光路组件年漂移量控制在0.02dB，仅为传统方案（0.1dB）的五分之一。该技术在OSW-2×2等核心产品中实现WDL≤0.25dB的稳定表现，且覆盖1260～1650nm全波段，兼容1310/1490/1550nm等WDM系统常用波长。

MEMS微镜校准系统通过激光修调技术实现0.001°级角度控制精度，配合专有智能校准算法，使全波段WDL平坦度达到<0.1dB的行业领先水平。以1×16 MEMS 光开关为例，其在1260～1670nm波长范围内的WDL指标稳定控制在0.25dB以内，同时保持0.8dB的低插入损耗和≥10⁷次的超长使用寿命。

极端环境适配能力通过军工级材料与热管理设计实现突破。在-40℃低温测试中，WDL变化量仅0.08dB，配合6063-T5铝合金外壳（导热系数201W/(m・K)）与波浪形散热鳍片设计，使产品在-40℃~+85℃工业级宽温范围内保持性能稳定。这种环境适应性使2×2光开关等产品成为动态配置分插复用器（OADM）、交叉连接器（OXC）等WDM核心组件的理想选择。

技术优势总结：科毅光开关通过无胶光路、MEMS微镜校准、宽温设计三大技术创新，实现WDL指标较行业平均水平提升30%以上，年漂移量降低80%，为高密度WDM系统提供长期可靠的光路由解决方案。

工程案例：科毅光开关在WDM系统中的WDL优化实践

在新疆跨境光缆项目中，科毅光开关团队采用“问题诊断-优化实施-效果验证”三步法解决波长相关性（WDL）问题，确保波分复用（WDM）系统的稳定运行。该实践为高海拔、复杂地理环境下的光传输工程提供了可复制的技术范式。

问题诊断：通过AgilentN4374A光性能测试仪的高精度光谱分析，定位WDL超标（初始值0.8dB）的核心原因为保偏光纤慢轴对准偏差达0.8°，导致不同波长信号在偏振态传输中产生差异性损耗。

优化实施：采用六维精密调整架（定位精度0.001°）配合氦氖激光干涉仪构建闭环校准系统，通过实时监测干涉条纹偏移量实现光纤慢轴角度的纳米级调整。该方案利用科毅光开关1260~1670nm宽工作波长范围的特性，确保校准过程覆盖WDM系统全波段窗口。

效果验证：经过72小时连续烤机测试，系统WDL指标稳定控制在0.18dB，插入损耗波动范围±0.05dB，均优于国际电信联盟（ITU-T）G.694.1标准要求。该优化使单光纤传输容量提升至设计值的1.2倍，为后续400Gbps波分复用系统升级预留了性能余量。

波长相关性损耗（WDL）的行业趋势与技术选型指南

随着光通信向高速率（400Gbps→800Gbps）、C+L超宽波段演进，波长相关性损耗（WDL）成为WDM系统设计的关键约束。2024年中国WSS市场规模达18.7亿元，预计2025年增长23.5%至23.1亿元，技术选型需结合场景需求与性能指标动态平衡。

分场景选型策略

城域WDM网（距离＜80km）：推荐科毅OSW-1×4机械式光开关，其WDL≤0.2dB，单端口成本低至数百元，较同类产品降低30%，开关寿命超百万次，适配广电网络环形拓扑冗余需求。

长途干线（＞400km）：选用MO-1×8磁光开关，工作温度-5~70℃，WDL温度稳定性±0.05dB，支持500mW大功率输入，满足运营商640Gbps系统的长距传输要求。

数据中心DCI（高密场景）：优先MEMS矩阵光开关，如1×32端口型号WDL≤0.15dB，体积仅为传统器件1/10，功耗低至0.42pJ，适配三数据中心互联场景下50ms时延目标。

选型核心指标：①WDL数值（机械类≤0.3dB，MEMS类≤0.3dB@CWL±30nm）；②温度稳定性（长途场景需＜±0.1dB）；③端口密度（DCI场景优先＞1×16通道）。

技术演进方面，硫系相变材料光开关在1500nm波段实现735开关比，硅光集成技术推动模块尺寸从15mm×8mm缩减至5mm×5mm，AI协同调度可提升光路维护效率50%，共同构建立体化选型体系。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
