1范围

本校准规范规定了通信用光衰减器的通用的计量特性、校准方法及校准所用的仪器设备的要求等内容，适用于通信用光衰减器的首次校准、后续校准和使用中检验。光衰减器的型式评价中有关计量特性的要求可参照本规范执行。其他带光衰减功能的仪器校准也可参照执行。

2引用文献

JJF1001—1998《通用计量名词术语》

JJF1059—1999《测量不确定度评定与表示》

JJF1071—2000《国家计量校准规范编写规则》

JJG(YD)040—1998《光衰减器》

使用本规范时，应注意使用上述引用文献的现行有效版本。

3概述

通信用光衰减器是用于光通信行业科研和生产中的重要仪器，是用来调节光通信的光路中光功率量值的，使用已定标的光衰减器可用于扩大光功率标准的量程范围，可直接为通信网服务。通常通信用光衰减器可分为可变光衰减器和固定光衰减器两种，可变光衰减器又可分为连续可变型，步进型，连续和步进组合型。

4计量性能要求

a)光衰减器示值：(0～65)dB;

b)光衰减器重复性：0.8dB;

c)光衰减器的插入损耗：≤3dB;

d)光衰减器端口回波损耗：≥35dB;

e)光衰减器的输入输出方式：光纤连接器型，建议为FC/PC型光纤连接器。仪表说明书指标高于此要求时，以仪表说明书指标为性能要求。

以上技术指标不用于合格性判别，仅提供参考。

5校准条件

5.1环境条件

5.1.1环境温度：(23±5)℃,相对湿度≤80%;

5.1.2校准期间内温度变化：±2℃;

5.1.3电源电压：(220±11)V;频率：(50±1)Hz;

5.1.4实验室应无剧烈震动和影响测量结果的电磁场干扰。5.2校准用设

5.2.1稳定激光光源

a)中心波长：(850±20)nm;(1310±20)nm;(1550±20)nm;

b)光源半功率点谱线宽：≤7nm;

c)输出功率：≥0dBm(1mW);

d)输出功率稳定度

长期稳定度(6h):≤±0.05dB;

短期稳定度(15min):≤±0.005dB;

e)输人输出方式：光纤连接器型，建议为FC/PC型光纤连接器。5.2.2光功率计

a)工作波长：(800～1600)nm;

b)光功率测量范围：(-90～+3)dBm;

c)非线性度：≤±1%;

d)示值误差：±5%;

e)分辨力：0.001dB;

f)输入输出方式：光纤连接器型，建议为FC/PC型光纤连接器。5.2.3光回损测试仪(选配)

a)工作波长：(1310±20)nm;(1550±20)nm;

b)测试范围：(0～60)dB;

c)示值误差：士1.0dB;

d)分辨力：0.1dB。

5.2.4光纤连接器：建议采用FC/PC型。

5.2.5法兰盘：FC/PC型，插入损耗≤0.1dB。

5.2.6工作平台：平稳、抗震动。

5.2.7主要设备：应在检定有效期内使用。

6校准项目和校准方法

6.1校准项目

校准项目见表1。

表1光通信用光衰减器校准项目

6.2校准方法

6.2.1外观及工作正常性检查

a)有规格、型号、制造厂名、出厂日期、设备编号及相应的警示标志等；b)被校仪表应带有必要的附件、说明书及前次校准证书；

c)被校仪表各部件应安装牢固，能确保工作正常；

d)被校仪表通电后能正常工作。

6.2.2所有校准用设备和被校的光衰减器均置于平稳的工作平台上，并按说明书要求进行预热。

6.2.3衰减器动态范围的校准按图1连接设备，

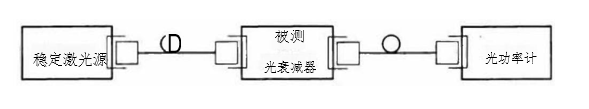

图1光功率计法校准光衰减器衰减示值连接图

  a)设置被校光衰减器的示值为零(无法调零的调为最小),调整光功率计的参考值使光功率计读数值为0dB。

b)调整被校光衰减器的衰减值为最大，看光功率计读数，得到衰减器动态范围。

6.2.4光衰减示值误差和重复性的校准

a)记录稳定激光光源的波长值。

b)按图1连接设备，将稳定激光源输出端接被测光衰减器输入端，将被校光衰减器输出端接光功率计探测器。各段连接光纤(或光缆)的位置在整个测试过程中应保持固定，尽量减小光纤由于应力和弯曲程度发生变化带来的影响，各连接器可靠连接，避免反射带来的误差。

c)调整被校光衰减器、光功率计的波长设定值与稳定光源的波长相同。

d)设置被校光衰减器的示值为零，调整光功率计的参考值使光功率计读数值为0dB。

e)调整被校光衰减器衰减示值为被检值P,读出光功率计读数Pm(i=1,2,…n,n≥3;k=1,2,…m,m≥3),k为被校光衰减器待检衰减挡数目，i为被校光衰减器每挡测试次数。并记录到原始记录

中。

     f)按顺序依次调整光衰减器的待测挡的衰减示值，重复6.2.3d)、6.2.3e)的步骤m-1次，可得到被校光衰减器不同挡的测试值P。并记录到原始记录中。

   g)重复6.2.4d)、6.2.4e)、6.2.4f)的步骤n-1次，读出光功率计数值P(dB)并记录到原始记录中。

6.2.5插入损耗值的校准

a)按图2中实线连接设备。

b)调整被校光衰减器的波长和光功率计波长的设定值，使其与稳定激光光源的波长一致并记录。

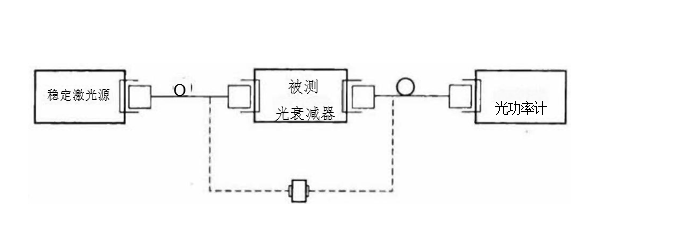

 图2光衰减器插入损耗测试连接图

c)按图2中虚线连接设备，即通过法兰盘对接。将此时光功率计读数设为参考值，光功率计读数为0dB。

d)按图2中实线连接设备，调整被校光衰减器的衰减值为零(无法调零的调为最小),读出光功率计的读数I值，并记录。

e)重复6.2.4c)、6.2.4d)的步骤3次。

6.2.6光衰减器端口回损校准

a)按图3连接设备。

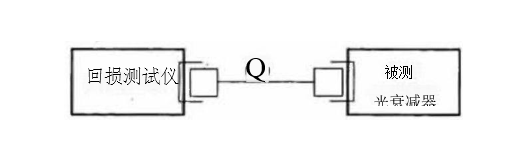

 图3光衰减器端口回波损耗测试连接图

b)回损测试仪自环，初始化仪表，读出仪表内部的校准因子。

c)将回损仪光源输出端的测试光纤清洁，在空气中测出的回波损耗应为-(14.8±0.2)dB,若偏差较大，则需用标准光纤活动连接器对回损仪进行自校准。

d)将回损仪输出端的测试光纤校准后，用光纤末端微弯的方法截止。在回损仪中记录截止参数，大于60dB。

e)将回损仪输出端的测试光纤与被校光衰减器的光接口相连接，并将被测光衰减器另一端光接口用光纤活动连接器做截止。设定回损测试仪光源的波长，读取测量结果Ru,记录到原始记录中。

f)改变回损仪的测试波长，重复6.2.6e)操作。

6.2.7调整稳定激光源到另一待校光波长，并同时调整光衰减器和光功率计的波长值，重复6.2.4～6.2.6的测试步骤。

7校准结果

7.1光衰减器衰减示值校准结果处理

求n次测试的平均值P,作为光衰减器第k级的衰减值

(1)衰减器第k级的示值误差为：

△=P-P(2)

7.2光衰减器衰减示值重复性校准结果处理

通过光衰减器衰减示值的校准数据，可得到重复性的结果：

重复性=(|Pm|mx—|Pa|min)/2

7.3插人损耗值的校准结果处理

三次测试值相加求平均：

Iu=(lu+l₂+Iu)/3

7.4光衰减器回损校准结果处理(选项)

三次测试值相加求平均：

RL=(RL₁+RL₂+RL₃)f3

8校准结果表达

经过校准后的光通信用光衰减器，出具校准证书。校准报告格式见附录B。

9复校时间间隔

复校时间间隔送校单位可根据实际使用情况自主决定，建议校准周期为1年。
