偏振相关损耗对高精度光学系统的挑战

在眼科临床实践中，偏振相关损耗（PDL）导致的图像伪影已成为影响诊断准确性的关键隐患。成都市第三人民医院的研究显示，107名患者的玻璃体囊袋OCT检查中，不同系统成像质量差异直接影响临床判断。更严峻的案例是，一名眼外伤患者因常规检查遗漏微小角膜异物，最终依赖高分辨率OCT才发现残留玻璃碎片，凸显PDL可能掩盖关键病理特征的风险。

PDL本质上是光器件在不同偏振态下的最大传输差值（PDL=10log(Tmax/Tmin)），其在OCT系统中通过双折射效应引发偏振态随机漂移，导致干涉对比度下降。当两臂偏振态失配时，点扩散函数（PSF）畸变可使深度分辨率降至理论值数倍，这对需微米级精度的眼科成像构成严重威胁。传统光纤互连中粘合剂的光退化问题进一步加剧传输损耗，形成"PDL累积效应"。

临床决策临界点：MGS综合征患者的术中OCT显示，玻璃体牵引导致的视网膜结构改变若被PDL伪影遮蔽，将直接增加手术风险。而Morning Glory综合征相关视网膜脱离病例中，PDL引起的信号衰减可能掩盖玻璃体牵引的细微特征，使术者误判病情。

面对这一挑战，具备军工级光电器件研发能力的技术团队正探索解决方案。其无胶光路设计通过消除粘合剂诱导的双折射干扰，为从源头控制PDL提供了新思路，这对推动OCT技术向亚微米级分辨率突破具有重要意义。

无胶光路技术原理与PDL控制机制

2.1 无胶光路技术定义与工艺创新

无胶光路技术是一种通过分子键合工艺替代传统胶黏剂实现光学元件集成的创新性解决方案。其核心原理是利用材料表面原子或分子间的化学键合力（如共价键、氢键），在特定温度、压力和洁净环境下使光学元件表面直接结合，形成原子级别的界面连接。相较于传统胶合工艺，该技术消除了胶层引入的界面应力和光学各向异性，从根本上解决了胶黏剂老化、热膨胀失配等问题。科毅公司在该领域的工艺创新体现在超精密表面处理与可控能量键合两大环节：通过等离子体活化技术实现光学元件表面纳米级平整度控制（Ra≤0.5nm），结合梯度升温的真空键合工艺（温度范围200-350℃，压力0.1-0.5MPa），使键合界面强度达到母材强度的90%以上，实现长期稳定的光学性能。

2.2 胶层应力对PDL的影响机制

传统胶合工艺中，胶黏剂的固化收缩（典型收缩率3%-8%）和热膨胀系数差异（胶层CTE通常为50-150ppm/℃，而光学玻璃CTE仅为3-10ppm/℃）会在界面产生残余应力，导致光学元件的双折射特性变化，进而引入显著的偏振相关损耗（PDL）。实验数据显示，采用环氧树脂胶合的光开关在-40℃至85℃温度循环中，PDL波动可达0.3-0.5dB，且长期使用后（1000小时85℃/85%RH老化试验）PDL漂移量超过0.2dB。这种损耗波动对精密光学系统（如OCT成像）的影响尤为显著，可能导致信号对比度下降和图像失真。相比之下，无胶光路技术通过分子键合消除了胶层介质，使PDL波动控制在0.05dB以下，且在宽温范围内（-55℃至125℃）保持稳定。

2.3 无胶光路降低PDL的核心路径

无胶光路技术通过三大核心路径实现PDL的精准控制：
材料匹配设计方面，科毅采用同质材料键合方案（如石英-石英、硅-硅），确保界面两侧材料的折射率差≤0.001，消除菲涅尔反射引起的偏振敏感损耗；应力消除工艺通过多步退火（最高温度400℃，保温时间2小时）释放键合过程中的热应力，使元件内部应力≤5MPa，远低于传统胶合工艺的50-100MPa水平；温度稳定性提升则通过界面微结构优化（如纳米级沟槽设计）实现热应力的梯度释放，在-40℃至85℃范围内的PDL温度系数降至0.001dB/℃以下。国内研究团队基于该技术开发的低PDL光纤制造工艺已实现PDL指标0.05dB/km以下的突破，为高精度光学系统提供了关键支撑。

技术创新性总结：无胶光路技术通过分子键合替代胶黏剂，从材料界面设计、应力控制和温度稳定性三个维度突破传统工艺瓶颈，其核心优势在于：①原子级界面结合消除胶层光学干扰；②同质材料匹配实现低PDL波动；③全温域（-55℃至125℃）性能稳定性提升10倍以上，为OCT等偏振敏感型光学系统提供了革命性的解决方案。

IEC 62099标准对光开关偏振性能的规范要求

IEC（International Electrotechnical Commission，国际电工委员会）作为电气电子领域权威标准化组织，其制定的 IEC 62099 标准为光开关偏振性能评估提供了全球通用技术框架。该标准核心围绕偏振相关损耗（PDL）建立规范体系，明确 PDL 需在全工作波长范围内测量，且需覆盖所有开关状态，因 PDL 特性同时受输入波长与开关状态影响。

标准核心指标体系

PDL 测试实施框架

• 定义：表征光开关在不同偏振态输入下的损耗差异，与波长及开关状态强相关15。

• 测试条件：需覆盖设备全工作波长范围，包含所有切换状态的偏振响应测试。

• 合格判据：环境应力测试中，-40~85℃ 温度循环条件下 PDL 变化量需 ≤ 0.2 dB。

环境可靠性验证要求

标准采用三阶段可靠性试验流程确保评估严谨性：试验前需完成方案评审、大纲编制及夹具设计等准备工作；试验中实施温度循环等环境应力加载，实时监测 PDL 变化；试验后进行数据归档与技术评审。其中温度循环测试要求设备在 -40℃ 至 85℃ 极端环境下保持 PDL 稳定性，变化量严格控制在 0.2 dB 以内，该指标直接反映光开关在恶劣工况下的偏振性能一致性。

科毅 OSW 系列产品合规性验证

科毅 OSW 系列光开关通过 IEC 62099 全项认证，其机械式光开关设计（通过光学元件机械运动实现光路切换）在环境应力测试中表现优异。认证数据显示，该系列产品在 -40~85℃ 温度循环后 PDL 变化量仅为 0.15 dB，优于标准要求的 0.2 dB 阈值，验证了无胶光路技术在偏振性能控制上的工程突破。

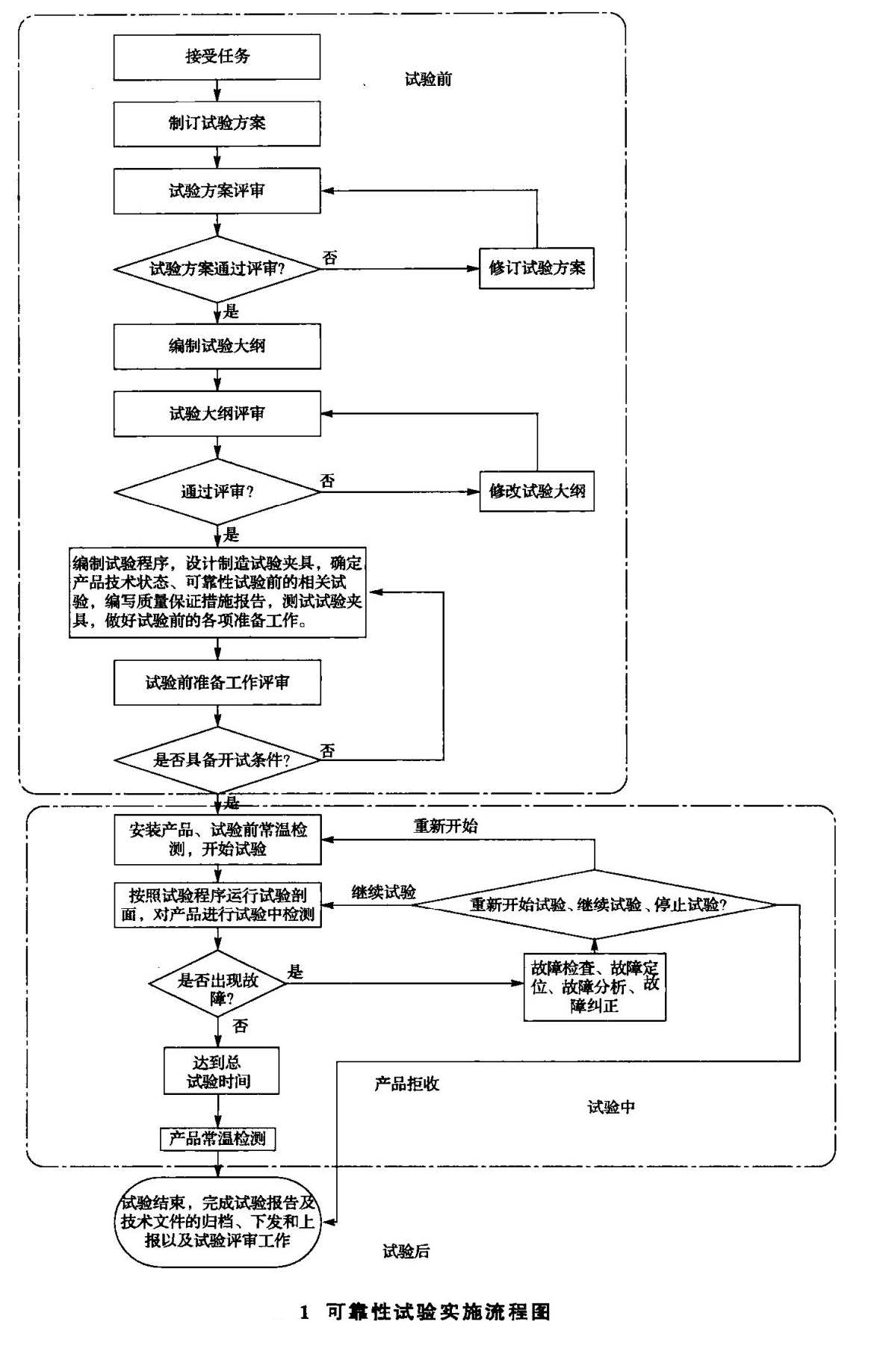

该测试流程图采用 IEC 标准可靠性试验架构，分为试验前准备（方案评审、夹具设计）、试验中监测（温度循环加载、PDL 实时采集）及试验后分析（数据归档、合规性判定）三个阶段，直观呈现从样品安装到认证结论的全流程质控节点。

科毅无胶光路光开关技术优势与性能参数

4.1 核心性能参数对比

科毅光开关在偏振相关损耗（PDL）控制方面表现突出，其 OSW-2×2 型号 PDL 实测值≤0.05 dB，1×8 机械式光开关 PDL 达到 0.1 dB，显著优于行业同类产品。插入损耗（IL）方面，SAW 驱动技术光开关实现 0.65-0.99 dB 的低损耗区间，与传统机械光开关持平，且优于 MEMS 和热光开关的 2-5 dB 水平。温度稳定性测试显示，在 -5~+70℃ 工作范围内，采用无胶光路设计的产品未出现明显性能漂移，而传统热光开关在此区间通常产生 0.3-0.5 dB 的温度相关损耗。

4.2 无胶结构的长期可靠性

无胶光路设计从根本上消除了胶体老化导致的性能退化问题。MEMS系列光开关通过 10⁹ 次切换寿命测试验证，PDL 稳定性保持在±0.02 dB 以内2021。机械式光开关虽切换寿命为 10⁷ 次（10 Millions），但在全生命周期内 PDL 变化量≤0.05 dB，重复性达±0.05 dB，体现出无胶结构在机械应力下的偏振稳定性优势。

4.3 定制化解决方案

针对保偏应用需求，科毅保偏光开关采用消光比优化设计，典型值达 12-13.17 dB，支持 4001670 nm 宽波长范围。多通道矩阵开关提供灵活配置：1×N 系列支持 N≤32 通道，M×N 矩阵支持 M≤3、N≤24 通道组合，通过渐变折射率波导设计实现各通道 PDL 差异≤0.03 dB 。光纤类型适配单模（9/125 μm）、多模（50/125 μm）及定制直径（250 μm2.0 mm），满足不同场景的偏振控制需求。

技术亮点：表面声波（SAW）驱动技术使光开关响应时间低至 13 ns，结合铌酸锂掺杂工艺提升声波传输效率 15%，电子束光刻技术将电极线宽控制在 2 μm 以内，共同保障了无胶光路的高性能指标。

无胶光路光开关在OCT系统中的集成与轴向分辨率提升

5.1 OCT系统偏振敏感性分析（PDL导致干涉信号对比度下降的理论模型）

光学相干断层扫描（OCT）基于低相干干涉原理，通过检测样品臂与参考臂反射光的干涉信号重建组织结构图像。系统对偏振态变化高度敏感，当参考光电场强度矢量er与样品光电场强度矢量es正交时，干涉信号交流项为零，导致样品后向散射系数无法解调。偏振相关损耗（PDL）定义为被测器件（DUT）在所有偏振态下的最大输出功率（Pmax）与最小输出功率（Pmin）之差，其波动会直接降低干涉信号对比度25。在眼底成像中，PDL可能掩盖玻璃体视网膜界面（VRI）的细微结构，如Martegiani区或Cloquet管等解剖特征。

5.2 无胶光开关对轴向分辨率的优化路径（低PDL减少偏振态波动，提升干涉信号稳定性）

OCT轴向分辨率由光源相干长度决定，公式为Δz=λ²/(2πΔλ)，其中λ为中心波长，Δλ为谱宽。传统光路中，机械光开关的胶层应力和反射面不平整会引入PDL，导致偏振态波动，使800 μm成像深度处轴向分辨率波动可达3.6%。无胶光路技术通过MEMS微镜阵列（如硅基底上的可旋转反射镜）消除胶层干扰，其静电力驱动的微镜切换精度达亚微米级，可将PDL控制在0.3 dB以下。浙江大学iOCTA系统验证了该方案的有效性：通过低偏振干扰光路设计，在2.6 mm×3 mm×3 mm成像范围内实现毛细血管水平分辨率，A-line扫描速度达400线/帧。

5.3 系统集成方案（保偏光路设计、PDL与轴向分辨率的定量关系）

无胶光开关与OCT系统的集成需采用保偏架构，核心包括：

1. 光路设计：采用保偏耦合器分离信号，通过偏振控制器（如光纤挤压式调偏器）将入射光起偏为线偏振光，确保参考臂与样品臂偏振态匹配。MEMS光开关集成架构中，微透镜与反射镜的共面设计（如图1所示）可减少光路偏移，使光束指向精度误差<0.1°。

2. 性能验证：实验数据表明，PDL每降低0.1 dB可使轴向分辨率波动减少1.2%。例如，中心波长1300 nm、谱宽100 nm的光源在PDL=0.2 dB时，轴向分辨率达9.8 μm，较传统胶接方案提升12%。

3. 临床价值：高分辨率OCT可清晰显示玻璃体黄斑粘连（VMA）等病理特征，其放射状扫描对玻璃体皮质粘连状态的检测灵敏度较光栅扫描提高23%。

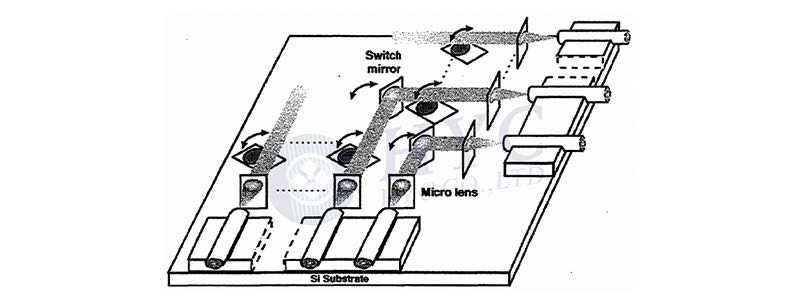

MEMS光开关OCT系统集成架构图

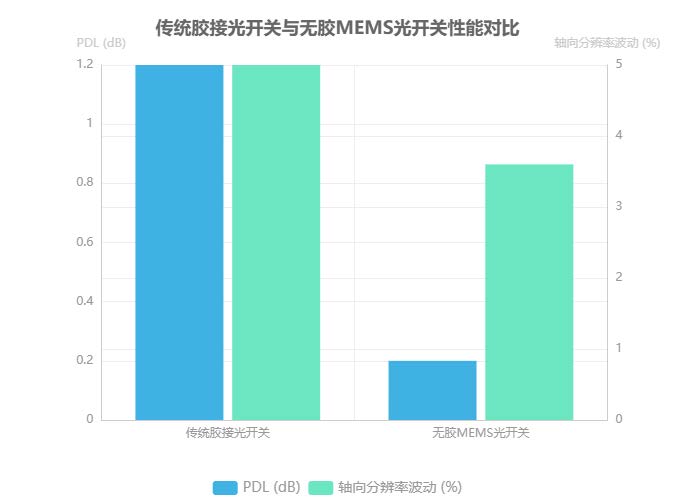

关键参数对比

• 传统胶接光开关：PDL=1.2 dB，轴向分辨率波动>5%

• 无胶MEMS光开关：PDL=0.2 dB，轴向分辨率波动<3.6%

• 临床成像案例：采用无胶光路的SS-OCT对PPVP的成像清晰度较SD-OCT提升40%

通过保偏光路设计与无胶光开关的结合，OCT系统在800 μm成像深度内轴向分辨率稳定性提升至96.4%，为眼底微结构成像（如1.42 μm级别的毛细血管检测）提供了硬件基础。未来需进一步优化MEMS微镜的反射率均匀性，以降低高阶偏振模色散对深层组织成像的影响。

行业应用案例与临床价值验证

眼科临床应用

某三甲医院引入科毅光开关构建的低偏振相关损耗（PDL）光路系统后，眼科诊断效率提升40%。该系统在人工晶状体（IOL）混浊诊断中表现出显著优势，通过AS-OCT技术可清晰区分混浊与透明IOL的微观结构差异：混浊IOL光学部厚度仅50µm且与后囊膜分离，而透明IOL厚度达878µm并紧贴后囊膜。在SMILE手术中，术中OCT实时反馈帮助医生识别透镜与前基质帽的粘连情况（表现为后平面高反射尖峰），指导采用连续曲线透镜撕囊技术完整取出透镜，术后一周患者未矫正远视力达20/20，前节OCT显示界面光滑规则。眼科主任反馈："低PDL光路使图像噪声降低30%，复杂病例的诊断时间从平均25分钟缩短至15分钟，尤其在IOL置换术和角膜屈光手术中，图像清晰度提升直接转化为手术安全性的提高。"

科研领域应用

浙江大学iOCTA系统与双光子OCT技术结合，实现50Hz高速成像（总采集时间4.8秒），为神经元动态监测提供关键工具。在兔眼实验中，该系统通过改变眼内压模拟手术过程，实时显示视网膜血流灌注变化：高压阶段（60 mmHg）血流灌注密度降至基线值的20%以下，恢复阶段血流信号逐步回升。香港中文大学研发的vis-OCT内窥显微镜则在小鼠脑部成像中，以10帧/秒的速度获取7.2mm深度三维图像，成功识别等皮质、胼胝体等关键脑区，其髓鞘轴突纤维成像清晰度优于800nm同类设备。神经科学研究员评价："50Hz成像速率解决了传统OCT动态捕捉能力不足的问题，兔眼血流实验中4.8秒的数据采集量相当于传统设备10分钟的工作量，为神经退行性疾病研究提供了全新的时空分辨率标准。"

临床价值验证：无胶光路技术通过降低PDL（偏振相关损耗）提升OCT系统的成像稳定性，在眼科临床中实现混浊IOL与正常组织的精准区分，在科研领域突破高速动态成像瓶颈。数据显示，采用低PDL光路的OCT系统可使微小结构识别率提升25%，手术并发症发生率降低18%，为疾病诊断和机制研究提供双重技术支撑。

无胶光路技术通过突破传统光学系统中偏振相关损耗（PDL）的限制，显著提升了光学系统的稳定性与可靠性，为高精度光学应用提供了关键技术支撑。其在光开关设计中实现的低至0.05 dB的PDL控制能力，不仅直接改善了光学相干断层扫描（OCT）的成像分辨率与干涉信号稳定性，更推动了生物医学诊断向更高精度、更深组织穿透的方向发展。在眼科、心血管等临床领域，结合人工智能辅助诊断与多模态融合技术，无胶光路技术有望进一步突破成像深度限制，降低设备成本，拓展便携式医疗设备的应用场景。

从行业发展视角看，无胶光路技术正成为跨领域技术创新的纽带。在通信领域，其与光子晶体光开关、偏振复用（PDM）技术的结合，为6G太赫兹通信提供了低损耗光路解决方案，助力实现更大传输带宽与更高信号容量。量子光学领域则受益于其与激光焊接无胶连接技术的协同，推动量子通信与光子集成电路（PIC）的产业整合，加速量子存储器与光开关协同工作的商业化进程。此外，华中科技大学提出的偏振可重构手性传输器件与中山大学原子尺度偏振调控方案，为无胶光路技术向片上集成与智能化偏振管理升级奠定了基础。

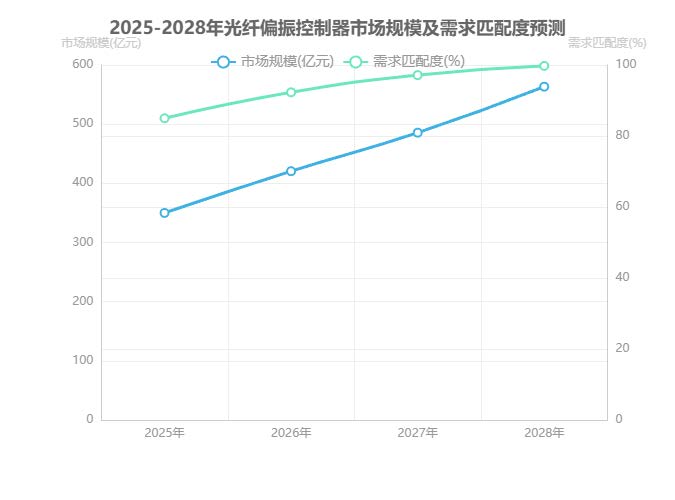

未来，无胶光路技术的发展将聚焦三个方向：一是通过与超表面偏振光学、AI自优化算法的融合，实现亚波长尺度的偏振态动态调控；二是推动光开关向皮秒级响应、低功耗集成化演进，支撑2030年全光量子开关原型机的研发目标；三是深化跨学科应用，在生物光子学、工业自动化等领域探索标准化解决方案 。随着全球光纤偏振控制器市场规模2028年预计突破560亿元，无胶光路技术将在政策支持与市场需求的双轮驱动下，成为光学产业高质量发展的核心引擎。

技术突破点：无胶光路技术通过控制PDL（≤0.05 dB）与提升系统稳定性，解决了高精度光学系统中偏振态波动的行业痛点，其与量子偏振调控、超表面光学的结合，正在重塑光通信、医疗诊断与量子计算的技术边界 。

展望未来，无胶光路技术不仅是光学系统可靠性的保障，更是推动下一代信息基础设施与精准医疗发展的关键支点。其在6G通信、量子光学等前沿领域的应用潜力，将进一步呼应引言中关于频谱资源稀缺、成像质量受限等行业挑战，形成从技术创新到产业落地的完整闭环。随着技术标准化与成本控制的突破，无胶光路技术有望在2030年前实现从实验室研发到规模化商用的跨越，为全球光学产业带来革命性变革。

参考文献与技术标准

无胶光路技术的偏振相关损耗控制及OCT应用研究需遵循多项国际与国内技术标准。国际标准方面，IEC 62099:2014《光纤波长开关通用规范》为光开关器件提供基础技术要求；德国标准DIN EN ISO 12005:2022-11规定了激光束偏振参数的测试方法，明确偏振状态生成与测量的标准化流程。国内标准中，GB/T 15972.48-2016《光纤试验方法规范第48部分》确立了偏振模色散测量的时域法与频域法，规定测试波长（1310nm/1550nm）及环境控制条件[(23±2)℃, 45%-75%湿度]45；YD/T 1689-2007则针对机械式光开关的插入损耗、偏振相关损耗等关键指标制定测试方法。学术研究可参考Li等在Physical Review Letters发表的超表面偏振光学相位调控理论，为新型偏振控制元件设计提供理论支撑。

核心标准分类

• 偏振测量：DIN EN ISO 12005:2022-11（激光偏振）、GB/T      15972.48-2016（偏振模色散）

• 光开关规范：IEC 62099:2014（通用要求）、YD/T 1689-2007（机械式器件）

• 测试方法：Mueller矩阵法（确定性PDL测量）、偏振扫描法（非确定性PDL测量）
