2025-11-07
在工业控制、通信设备、电源电路等诸多电子系统中,光耦开关作为实现电气隔离与信号传输的核心器件,其性能稳定性直接决定了整个系统的运行可靠性。广西科毅光通信科技有限公司(官网:www.coreray.cn)深耕光通信领域多年,结合大量工程实践经验,对光耦开关的应用电路设计原则、核心参数优化、寿命评估方法进行系统化梳理,为电子工程师提供兼具理论深度与实操价值的技术参考,助力解决光耦开关长期工作中CTR衰减、失效等关键问题。
光耦开关(又称光电耦合开关)通过“电-光-电”的转换实现输入与输出电路的电气隔离,既能有效抑制电磁干扰、减少地环路噪声影响,又能保护后级电路免受前端高压、浪涌的冲击。其隔离特性与信号传输可靠性,使其广泛应用于电源管理、工业自动化、智能仪表、通信设备等领域,是电子系统中保障安全与稳定的关键器件。
在光耦开关的所有参数中,电流传输比(CTR)是决定其工作性能的核心指标,指光耦输出端集电极电流Ic与输入端LED正向电流IF的比值(CTR=Ic/IF×100%)。CTR的稳定性直接影响光耦开关的导通状态与信号传输效率,而随着工作时间推移,CTR会逐渐下降,当下降至标称值的30%或50%时,光耦开关将无法满足电路设计要求,视为失效。
影响CTR的关键因素包括:
1. LED光输出量(LOP):直接决定光信号强度,是CTR的基础保障;
2. 三极管放大倍数(Hfe):影响光信号转换为电信号的效率;
3. 工作环境温度(Ta):温度升高会显著降低CTR稳定性;
4. LED正向电流(IF):合理的IF取值是平衡CTR初始值与寿命的关键;
5. 元件结构:不同类型光耦(如晶体管输出、IC输出、SSR输出)的结构差异会导致CTR特性不同。
6. 工业控制领域:PLC输出接口、继电器驱动电路中的信号隔离;
7. 电源电路:开关电源的反馈回路、过压过流保护电路;
8. 通信设备:串口通信、光纤通信模块中的信号隔离与传输;
9. 智能仪表:传感器信号放大与隔离、仪表与控制器之间的信号交互;
10. 汽车电子:车载电源管理、车灯控制、ECU信号传输电路。
光耦开关长期工作后CTR下降的根本原因,是输入端LED的光输出功率(LOP)衰减。LED作为发光元件,在持续通电过程中会受到热应力的累积影响,导致发光效率逐渐降低,进而引发CTR持续下降,最终导致LED完全老化、光耦开关丧失基本功能。
热应力的主要来源包括:
11. 环境温度过高:工业场景、密闭设备内部等高温环境会加速LED老化;
12. LED正向电流过大:IF超过合理范围会导致LED发热加剧,缩短使用寿命;
13. 散热条件不佳:光耦开关安装位置通风不良、靠近发热元件,会导致热量堆积。
光耦开关的寿命本质上是CTR下降至设计允许临界值的工作时间,其衰减规律可通过函数△CTR=F(Ta,IF,t)描述,其中:
14. △CTR:CTR下降量(即初始CTR与当前CTR的差值);
15. Ta:工作环境温度(单位:℃);
16. IF:LED正向电流(单位:mA);
17. t:工作时间(单位:h或年),最大t值即为光耦开关的实际寿命。
业界普遍采用“CTR下降至标称值的50%”作为通用光耦开关的失效判定标准(部分特殊场景可选用30%作为临界值),结合加速老化实验数据与工程经验,可通过该模型预估不同工况下光耦开关的使用寿命。
在实际电路设计中,可通过加速老化实验获取参照系统的寿命数据,再结合实际系统的Ta、IF参数计算加速因子A,进而推导实际寿命。此外,光耦开关的工作占空比D(通电时间与总时间的比值)也会影响实际寿命,占空比越小,LED发热累积越少,寿命越长,最终实际寿命计算公式为:实际预计寿命=(参照系统寿命×A)/D。
光耦开关应用电路的设计核心,是通过合理选择LED正向电流(IF)与集电极电流(Ic),平衡CTR初始值、工作稳定性与使用寿命,确保光耦开关在整个产品生命周期内始终处于饱和导通状态。以下结合通用光耦PS2701-1-V-F3-A/P与高速光耦6N137的实例,详细说明设计流程。
IF的取值直接影响LOP、CTR稳定性与LED老化速度,需结合光耦规格书、工作温度、预期寿命综合确定。
18. 基础原则:IF需大于光耦最小工作电流(IFmin),确保LED正常发光;同时需小于最大额定电流(IFmax),避免过热老化;
19. 推荐取值:除非特殊需求,IF应控制在3mA~15mA范围内,该区间既能保证足够的LOP与CTR,又能有效控制LED发热;
20. 核心目标:通过IF调节,使CTR下降量(△CTR_sys)不超过设计允许值(通常为50%),满足产品预期寿命要求。
以通用光耦PS2701-1-V-F3-A/P为例(P级器件),其关键参数为:IFmin=1mA,常温(25℃)、IF=5mA、VCE=5V时CTR标称值为150%~300%。
设计需求:实际系统Ta=70℃,预期产品寿命5年,允许△CTR_sys=50%,占空比D=1(连续工作)。
计算过程:
1. 允许最大CTR下降程度:△CTR_inh=(IF-IFmin)/IF,当IF=5mA时,△CTR_inh=(5-1)/5=80%,满足△CTR_sys=50%的设计要求;
2. 参照系统寿命:假设参照系统S_r中,LOP每年下降10%(m=10%),则参照系统寿命=△CTR_sys/m=50%/10%=5年;
3. 实际寿命计算:结合加速因子A(由Ta=70℃与参照系统温度推导,具体推导见附件公式),实际连续工作寿命=5年×A,再除以占空比D=1,最终寿命需满足≥5年,若不满足则调整IF(增大IF可提升初始CTR,但会缩短寿命;减小IF需确保△CTR_inh≥△CTR_sys)。
对于IC输出、栅极驱动光耦、SSR(固态继电器)、晶闸管输出型光耦,其输出电流与IF无直接比值关系,此时△CTR_sys=△CTR_inh,可根据厂家推荐的最小IF值结合寿命要求调整,例如光耦6N137(IC输出型)的厂家最小推荐IF=5mA,在Ta=80℃时,IF=11mA对应的连续工作寿命最长,可达30371小时(约3.5年)。
Ic的取值需确保光耦开关在整个寿命周期内始终饱和导通(VCE≤0.4V),且需预留一定裕量,避免受CTR衰减、温度变化的影响。
4. 饱和导通条件:在产品寿命末期,仍需满足Ic<Ic_SAT(集电极饱和电流);
5. 裕量预留:为应对电磁干扰、参数波动,实际Ic应取计算值的90%;
6. 负载匹配:Ic需大于后级负载电流(如TTL负载需Ic>0.36mA),若驱动能力不足,可在光耦后级增加驱动电路。
已知条件:PS2701光耦(P级),IF=5mA,Ta=100℃,VCE=0.4V(饱和导通),允许△CTR_sys=50%,VC=5V。
计算步骤:
1. 100℃时初始CTR的修正:
1. 常温(25℃)、IF=5mA、VCE=5V时CTR=150%~300%;
2. 查CTR-Ta曲线(图2),100℃时CTR归一化值为0.75(相对于25℃);
3. VCE=0.4V时CTR为VCE=5V时的0.9倍(工程经验值);
4. 100℃、IF=5mA、VCE=0.4V时初始CTR₀=(150%~300%)×0.75×0.9=101%~202%。
1. 寿命末期CTR与Ic_SAT的计算:
1. 寿命末期△CTR=50%,则CTR_end=CTR₀×50%=55.5%~101%;
2. 寿命末期饱和电流Ic_SAT_end=IF×CTR_end=5mA×55.5%=2.77mA(取最小值计算,确保最坏情况满足要求)。
1. 实际Ic与集电极电阻RC的确定:
1. 预留90%裕量,实际Ic=2.77mA×90%≈2.49mA;
2. RC需满足RC>(VC-VCE)/Ic=(5-0.4)V/2.49mA≈1.77kΩ,实际选型可选用2kΩ电阻(标准阻值)。
在IF与Ic选型过程中,需结合光耦规格书提供的特性曲线,精准修正参数计算结果,以下为PS2701光耦的核心曲线及应用说明:

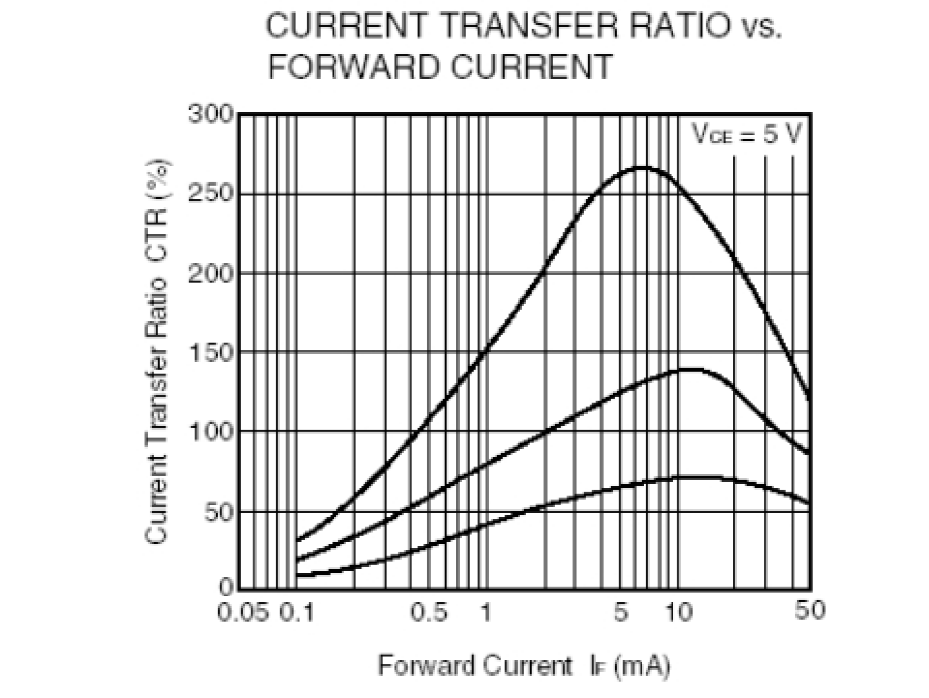

应用说明:曲线显示IF在5mA~10mA时CTR处于稳定区间,超过10mA后CTR增长趋缓,而LED发热加剧,因此5mA~10mA是兼顾CTR与寿命的理想IF范围。

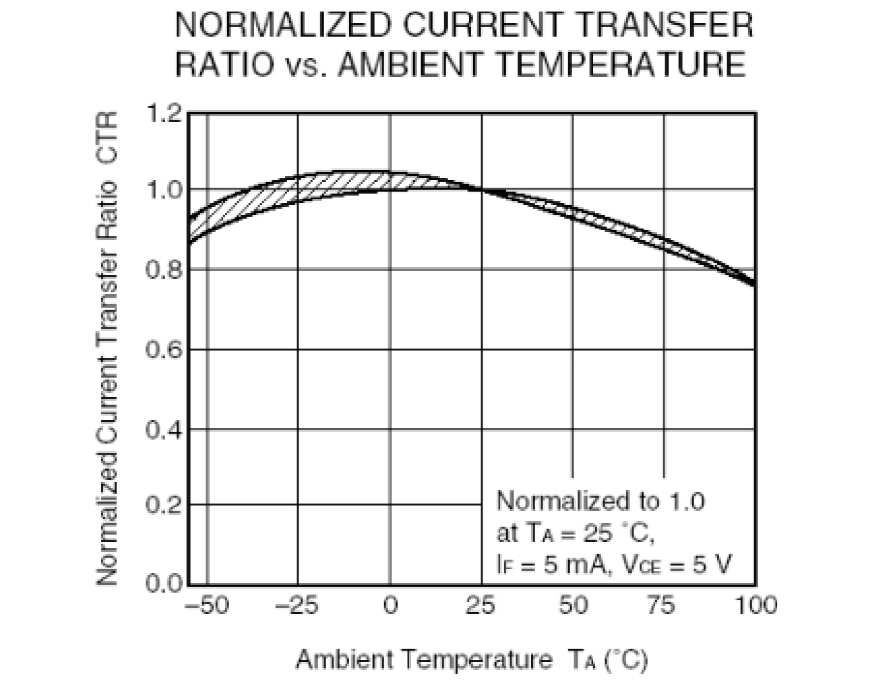

应用说明:温度升高会导致CTR显著下降,100℃时CTR仅为25℃时的75%,设计时需根据实际工作温度修正CTR初始值,避免因温度影响导致导通失效。

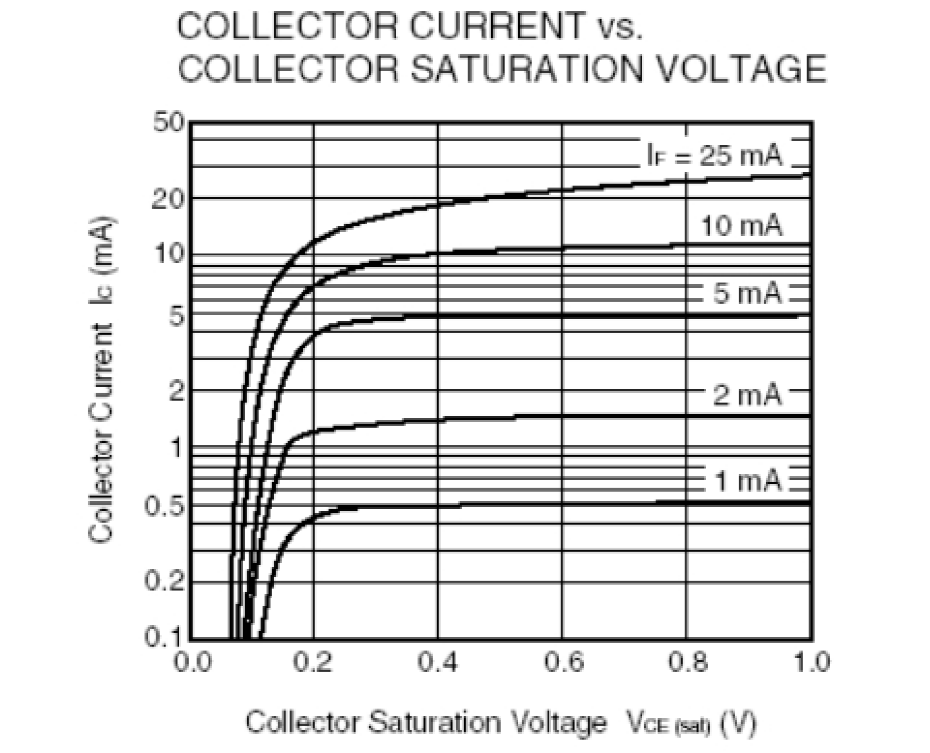

应用说明:曲线显示IF越大,饱和导通时的VCE越小,导通损耗越低。当IF=5mA、VCE=0.4V时,Ic典型值为5mA,与前文计算结果一致,可作为选型参考。
光耦开关的输出类型(晶体管输出、IC输出、栅极驱动、SSR、晶闸管输出)不同,其IF与Ic的选型逻辑、CTR相关性也存在差异,以下针对常见类型提供设计要点与案例。
2. 核心特点:输出电流Ic与IF呈正比关系,CTR参数明确,适用于中低速开关场景;
3. 设计要点:重点控制IF在3mA~15mA,确保寿命末期Ic仍满足负载需求,RC取值需兼顾导通速度与损耗;
4. 应用案例:工业PLC的继电器驱动电路,IF=5mA,Ic=2.5mA,RC=2kΩ,Ta=85℃时连续工作寿命可达8年以上。
5. 核心特点:输出电流与IF无直接比值关系,驱动能力强,响应速度快,适用于高速信号传输;
6. 设计要点:IF需满足厂家最小推荐值(如6N137的IF≥5mA),通过实验确定最优IF(如6N137在IF=11mA时寿命最长);
7. 应用案例:光纤通信模块的信号隔离电路,IF=11mA,Ta=80℃,连续工作寿命30371小时(约3.5年),输出电流可根据负载需求直接选型。
8. 核心特点:无明确CTR参数,输出端为功率开关器件,适用于高压、大电流场景;
9. 设计要点:IF需满足触发电流要求,重点考虑温度对触发灵敏度的影响,增加散热设计;
10. 应用案例:工业加热设备的电源控制电路,IF=10mA,Ta=100℃,占空比D=0.5,实际寿命可达10年以上。
11. CTR温度系数:优先选择CTR温度稳定性好的器件,减少高温环境下的性能波动;
12. 响应时间:高速场景(如1MHz以上信号传输)需选择高速光耦(如6N137),响应时间≤100ns;
13. 隔离电压:根据输入输出端的电压差选择,工业场景建议≥2500Vrms;
14. 封装形式:根据安装空间选择DIP或SMD封装,高温环境优先选择陶瓷封装。
15. 输入回路:串联限流电阻,确保IF稳定,避免电压波动导致IF突变;
16. 输出回路:RC电路参数需匹配光耦响应速度,避免振荡;
17. 散热设计:高温场景下,光耦应远离发热元件,必要时增加散热片;
18. 干扰抑制:在光耦输入输出端并联小电容(100pF~1nF),抑制电磁干扰。
1. 确定设计参数:Ta、IF、占空比D、允许△CTR_sys;
2. 查找光耦规格书:获取CTR-Ta曲线、IF推荐范围、IFmin、IFmax;
3. 计算初始CTR:根据Ta修正常温CTR值;
4. 推导寿命末期CTR:CTR_end=CTR₀×(1-△CTR_sys);
5. 验证饱和导通:确保寿命末期Ic<Ic_SAT_end;
6. 调整优化:若寿命不满足要求,增大IF(提升初始CTR)或减小△CTR_sys(放宽失效标准)。
广西科毅光通信科技有限公司专注于光通信器件的研发、生产与销售,凭借多年行业经验,为工业控制、通信设备、电源电路等领域提供高品质光耦开关产品与定制化设计方案。公司产品涵盖晶体管输出、IC输出、SSR、栅极驱动等多种类型光耦开关,如通用型PS2701系列、高速型6N137系列,均通过严格的可靠性测试,确保在高温、高湿、长期工作等严苛环境下的稳定性。
我们不仅提供标准化产品,还可为客户提供专项技术支持,包括光耦开关选型指导、应用电路设计优化、寿命评估与测试服务,助力客户快速解决技术难题,提升产品可靠性。如需了解更多产品详情或技术咨询,可访问公司官网www.coreray.cn,或联系我们的技术团队获取一对一服务。
选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后,详细对比关键参数,并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品,或联系我们的销售工程师,获取专属的选型建议和报价!
