光通信时代，光开关的核心需求与技术演进

随着现代光通信技术与密集波分复用（DWDM）技术的迅猛发展，光网络对信号传输的灵活性、稳定性和高效性提出了更高要求。作为光通信系统中的核心器件，光开关承担着光路切换、信号上下路的关键作用，其性能直接影响整个光网络的传输质量与运行效率。在数据中心互联、5G基站前传/回传、骨干网建设等场景中，传统机械光开关和微机电系统MEMS光开关因存在移动部件，面临着稳定性不足、开关速度慢、集成度低等瓶颈，已难以满足高密度、高速率的通信需求。

广西科毅光通信科技有限公司（官网：www.coreray.cn）深耕光通信器件领域，聚焦于高性能光开关的研发与生产。针对传统光开关“一对一”通信的局限性，我们基于平面光波线路（PLC）技术，成功研发出新型波导矩阵光开关，实现了一对多、多对多的灵活通信方式，其低插入损耗、快速响应、高稳定性的优势，为光网络升级提供了核心支撑。本文将详细解析该新型波导矩阵光开关的设计原理、结构创新与技术优势，带您深入了解光开关技术的前沿突破。

一、核心设计理念：突破传统，实现多路灵活通信

传统矩阵光开关多为空分型开关，缺乏共享通信媒体，物理线路相互独立，仅能实现一对一的信号传输。这意味着当一个用户接收信息时，其他用户无法同时获取同一信号，严重制约了信息传递的及时性与灵活性。在数据共享、多路信号分发等场景中，这种局限性尤为突出。

为解决这一痛点，科毅光通信的研发团队以马赫-曾德尔干涉仪（MZI）为核心，创新设计了两种功能差异化的开关单元，通过矩阵网络组合实现1:k（k>1）的多路连接功能，彻底打破了传统光开关的通信限制。该设计的核心逻辑在于利用MZI的功率分配特性，结合热光效应实现相位调控，让单个输入信号可灵活分配至多个输出端口，或多个输入信号按需切换至同一输出端口，真正实现一对多、多对多的高效通信。

二、关键结构解析：MZI单元与Banyan网络的创新组合

2.1MZI基本单元结构与工作原理

新型波导矩阵光开关的核心单元为优化设计的马赫-曾德尔干涉仪（MZI），其基本结构如图1所示，主要由两个3dB耦合器和两条等长的波导臂组成，其中一条波导臂表面蒸镀金属薄膜作为加热器。

MZI的工作原理基于热光效应与光的干涉特性：当光信号从输入端进入第一个3dB耦合器后，功率被均匀分配至两条波导臂。通过对加热器加电，可改变对应波导臂的折射率，进而使两臂传输的光信号产生相位差（相位差公式：Δφ=2π/λ・Δn・L，其中λ为真空中波长，Δn为折射率变化，L为加热器长度）。

根据相位差的不同，输出端可实现两种核心功能：

1.      光开关a：当加电后相位差Δφ=π时，光信号从与输入端口同侧的输出端（1'）输出，实现信号的直接切换；

2.      光开关b：当加电后相位差Δφ=π/2时，光信号功率被平均分配至两个输出端（1'和2'），实现信号的多路分发。

这种双功能MZI单元的设计，为后续矩阵光开关的多路连接能力奠定了基础，也是科毅光通信新型波导矩阵光开关的核心技术亮点之一。

2.22×2多端口输出光开关结构设计

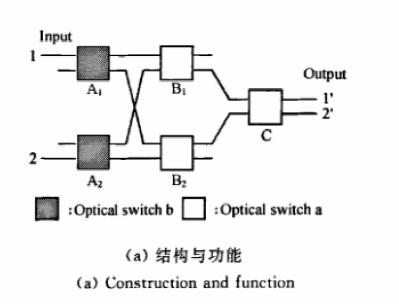

基于光开关a和光开关b的组合，我们设计了2×2多端口输出光开关，其结构与功能如图3所示。该开关的核心优势在于输入信号的多维度输出选择：单个输入信号可实现三种输出模式——全功率从1'输出、全功率从2'输出、功率均分从1'和2'同时输出；当两个输入端均有信号时，单个输出端口可灵活选择任一输入信号，彻底解决了传统2×2光开关“一对一”的传输限制。

与普通2×2光开关相比，科毅光通信的2×2多端口光开关在信号分配灵活性上实现了质的飞跃。普通光开关仅能实现固定的光路切换，而新型开关通过MZI单元的协同控制，可让多个输出端口同时获取同一输入信号，避免了多端口对同一信号的竞争，大幅提升了信号传输的效率与灵活性。

2.34×4多端口输出光开关与Banyan网络优势

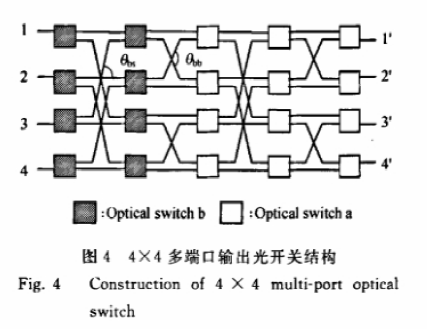

为满足更大规模的多路通信需求，我们将MZI单元进一步拓展为4×4多端口输出光开关，结构如图4所示。

该开关采用蝶形交叉连接的Banyan网络结构，相较于传统Crossbar结构，具有两大核心优势：

1.损耗一致性更优：Banyan网络仅存在两种交叉形式（斜波导与直波导交叉、两反方向斜波导交叉），通过合理设计交叉角度（θ_bs=30°），可将交叉损耗控制在0.1dB以下，大幅降低 系统插入损耗；

2.集成度更高：Banyan网络以更少的联接级数实现信号调度，在缩小器件体积的同时，保证了开关的严格无阻塞特性，任一输入信号可灵活切换至任一输出端口，且支持多端口同时输出。

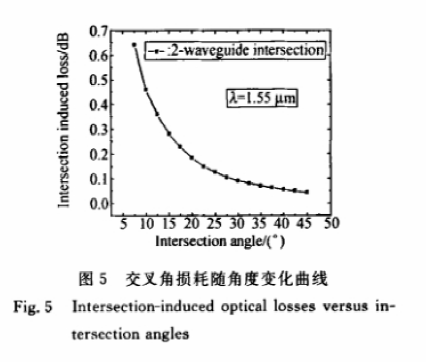

通过OptiBPM软件仿真，我们验证了交叉角度对损耗的影响：当交叉角大于30°时，交叉损耗小于0.1dB，完全满足光网络对低损耗的要求（仿真曲线如图5所示）。这种结构设计让4×4光开关在保持高性能的同时，具备了小型化、高集成度的特点，可适应不同场景的安装需求。

三、技术优势：PLC技术与SiO₂波导的完美结合

新型波导矩阵光开关的卓越性能，离不开平面光波线路（PLC）技术与硅基SiO₂波导材料的深度融合。作为行业领先的光通信器件供应商，科毅光通信在技术选型上充分考虑了性能、成本与兼容性，最终确定以PLC技术为核心，SiO₂为波导材料，其优势主要体现在以下方面：

3.1稳定性更强，无移动部件磨损

PLC技术利用波导材料的物理效应（热光效应）实现光路切换，无需任何移动部件，从根本上解决了传统机械光开关和MEMS光开关的磨损问题。在长期运行过程中，器件稳定性更高，使用寿命更长，可适应数据中心、骨干网等场景的7×24小时连续运行需求。

3.2传输损耗低，兼容性优异

硅基SiO₂波导材料与现有半导体工艺兼容性好，可实现大规模量产，有效控制生产成本。同时，SiO₂波导的传输损耗极低（商业标准为0.1dB/cm），配合优化的Banyan网络结构，让2×2光开关插入损耗低至2.25dB，4×4光开关平均插入损耗仅4.3dB，远优于行业平均水平。

3.3开关速度快，响应及时

通过优化MZI单元的加热器设计（钛金属薄膜，长3.3mm，宽20μm），新型波导矩阵光开关的响应时间小于1ms，可快速完成光路切换，满足高速光网络的信号调度需求。在突发数据传输、动态光路调整等场景中，能够精准、及时地响应控制指令。

3.4集成度高，体积小巧

基于PLC技术的集成化设计，让2×2、4×4光开关的体积大幅缩小（MZI单元长度仅12mm），更便于密集部署。在数据中心等空间受限的场景中，可有效节省安装空间，降低系统部署成本。

科毅光通信的新型波导矩阵光开关，通过MZI单元的创新设计与Banyan网络的结构优化，成功突破了传统光开关的通信限制，实现了一对多、多对多的灵活传输。PLC技术与SiO₂波导材料的结合，让产品在稳定性、损耗、速度等核心指标上表现卓越，为光网络的高效运行提供了可靠保障。

在下一篇文章中，我们将详细介绍该新型波导矩阵光开关的实验制作过程、具体性能测试数据（插入损耗、串扰、功耗等）以及在各行业的实际应用场景，带您全面了解产品的实战能力。如果您想了解更多光开关产品信息或技术咨询，欢迎访问广西科毅光通信官网我们将为您提供专业的解决方案 - 联系我们。
