在光通信技术高速发展的当下，光开关作为光信号切换的核心器件，广泛应用于数据中心、光纤通信网络等场景。其中MEMS光开关凭借损耗低、尺寸小、切换速度快的优势，成为行业主流选择。广西科毅光通信作为专业光开关生产销售商，深耕光通信器件领域多年，现将一项低损耗MEMS光开关核心技术解析分享，带大家了解如何通过结构创新突破传统技术瓶颈。
传统MEMS光开关普遍采用“二维光纤阵列+单准直C透镜+MEMS反射镜”的组合方案，虽能实现基本的光信号切换，但存在明显技术局限：
1.单准直C透镜轴外像差大，随着轴外距离增加，光信号耦合效果变差，导致通道插损差异明显。
2.若想增加端口数目需采用更小外径光纤，易造成光纤断裂，影响器件可靠性，限制了高端口产品研发。
3.部分方案通过增加透镜数量改善像差，却抬高了物料和生产成本，且波长相关损耗问题未得到有效解决。
广西科毅光通信引入的低损耗MEMS光开关，通过优化光学结构设计，彻底解决传统技术痛点。该产品主要包含两种核心实施方案，均采用模块化封装设计，确保结构紧凑、调试便捷。
该方案由壳体、二维光纤阵列、玻璃棒、渐变折射率透镜和MEMS微镜依次封装组成，各部件精准配合形成高效光传输路径。
4.二维光纤阵列包含1个光纤输入端口和多个光纤输出端口，其与玻璃棒接触一侧为斜面，玻璃棒对应面也设计为匹配斜面，提升光信号耦合效率。
5.光信号传输路径：从二维光纤阵列输入端口进入，依次穿过玻璃棒、渐变折射率透镜，经MEMS微镜反射后，反向穿过渐变折射率透镜和玻璃棒，最终耦合至目标光纤输出端口。
该方案简化了光学组件，由壳体、二维光纤阵列、渐变折射率透镜和MEMS微镜直接封装组成，适用于对尺寸要求更高的场景。
6.二维光纤阵列与渐变折射率透镜的接触面均为匹配斜面，减少光信号传输过程中的折射损耗。
7.光信号传输路径：从二维光纤阵列输入端口输入，穿过渐变折射率透镜后经MEMS微镜反射，再次穿过渐变折射率透镜，耦合至光纤输出端口。
1. 二维光纤阵列：光纤头采用方形或圆形分布（如图1所示），支持横向扩展，可实现更多端口配置，满足高端口应用需求。
2. MEMS微镜：由微型反射镜和微机电系统组成，微机电系统可精准调节微型反射镜在水平面和竖直平面内的转动，实现光信号在各输出端口间的自由切换。

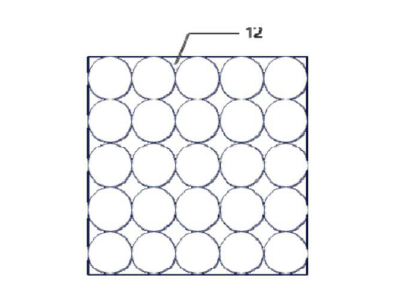

图1 新型中二维光纤阵列的端面结构示意图
相较于传统MEMS光开关，本技术方案通过用“玻璃棒+渐变折射率透镜”或“独立渐变折射率透镜”替代单准直C透镜，实现多重性能突破：
2. 低插损表现：优化光学系统像差，显著降低插损及插损角向敏感度，提升光信号传输效率。
3.高端口拓展：支持光纤阵列横向扩展，无需依赖小外径光纤，避免光纤断裂风险，可实现更多端口配置。
4.成本可控：减少透镜使用数量，降低物料和生产成本，同时缩小产品尺寸，提升安装灵活性。
5.宽带适配性：改善波长相关损耗和通道插损差异问题，适配宽带应用场景，兼容性更强。
低损耗MEMS光开关作为核心光通信器件，可广泛应用于：
6.数据中心：满足高密度光信号切换需求，提升数据传输稳定性和效率。
7. 光纤通信网络：适配长途、城域等各类通信网络，优化网络拓扑结构。
8.光测试仪器：为光通信设备测试提供精准、低损耗的信号切换支持。
9.其他高端光通信场景：如5G基站配套、量子通信等新兴领域。
择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
