在光通信技术高速发展的当下，光开关、光纤跳线等核心传输设备的性能直接决定了通信网络的稳定性与传输效率。作为光通信链路中不可或缺的连接部件，跳线连接器的便捷性、稳定性和兼容性成为行业关注的焦点。

广西科毅光通信科技有限公司（官网：www.coreray.cn）深耕光通信领域多年，结合行业需求与技术创新，推出的跳线快速连接器的技术方案，有效解决了传统连接器现场施工难题，为光通信工程提供了高效可靠的连接解决方案。本文将基于专利技术，详细解析跳线快速连接器的技术原理、结构优势及应用场景，助力行业伙伴深入了解光通信连接设备的核心技术突破。

一、光通信行业背景与传统连接器痛点

随着5G、数据中心、工业互联网等领域的快速扩张，光通信网络的覆盖范围和传输容量持续提升，对光信号传输设备的安装效率、适配性和稳定性提出了更高要求。光纤跳线作为连接光设备与布线链路的关键载体，其连接器的性能直接影响光信号的传输质量。目前市场上主流的SC型、FC型等光纤跳线，其连接器多采用预制一体化结构，陶瓷插芯与皮线光缆通过铆压等方式固定，出厂时已装配成型。

这种传统结构在实际施工中存在诸多痛点：

1.      连接器体积庞大，无法直接穿过狭窄的线缆管道，导致现场走线困难，需额外耗费人力物力调整管线或拆分设备；

2.      一体化结构不可拆卸，若运输或施工过程中出现损坏，需整体更换跳线，增加了工程成本和工期；

3.      预制结构的适配性有限，难以满足不同场景下的灵活组装需求，降低了施工效率。

针对这些行业痛点，广西科毅光通信基于多年光开关及光通信设备研发经验，创新设计了可现场快速组装的跳线连接器，通过结构优化实现了走线便捷性与连接稳定性的双重提升，为光通信工程施工提供了全新解决方案。

二、跳线快速连接器核心技术结构解析

跳线快速连接器的核心创新在于采用“预制插芯线缆+分体式壳体”结构，将插芯线缆与底座、耦合座等壳体部件分离设计，实现现场灵活组装。其整体结构主要包括插芯线缆、底座、弹性件和耦合座四大核心组件，各部件协同工作，既保证了连接稳定性，又简化了安装流程。

（一）核心组件结构与功能

1. 插芯线缆：

作为信号传输的核心载体，插芯线缆采用预制一体化设计，包括插芯座、插针、光缆三大部件。插针固定于插芯座一端，光缆穿设入插芯座另一端并固定，光缆的裸纤贯穿插芯座后固定于插针中，且裸纤端面与插针端面平齐，确保光信号传输的顺畅性。插芯座外周向设有凸环，用于配合底座实现轴向限位与弹性浮动，同时凸环上开设止转槽，与底座的止转块配合，避免插芯线缆周向转动影响连接精度。

2. 底座：

为插芯线缆提供安装支撑，内部设有供插芯线缆贯穿的空腔，空腔一侧形成开口供插芯线缆安装。底座沿轴线方向分为滑移部和连接部，滑移部用于与耦合座滑移连接，连接部用于与适配器配合。空腔内部设有限位槽，供插芯座的凸环沿轴向滑移，同时底座上的止转块穿设于插芯座的止转槽中，既允许轴向滑移，又限制周向转动，保证连接稳定性。连接部两侧设有扣槽，用于与适配器的卡扣卡接，实现固定连接。

3. 弹性件：

采用弹簧结构，套设于插芯座上并位于限位槽中，两端分别与限位槽壁和凸环抵接。弹性件始终保持压缩状态，驱使插针始终有伸出连接部的趋势，确保连接器与适配器对接时具备足够的轴向对插力，保障光信号传输质量。

4. 耦合座：

用于遮盖底座空腔的开口，防止插芯线缆脱离，包括连接环和盖板。连接环呈环形设置，套设并限位滑移于底座的连接部上；盖板滑移连接于底座的滑移部上，两侧设有延伸至滑移部两侧的侧板，侧板与滑移部之间通过凸条与凹槽配合，实现平稳滑移。耦合座上设有枕块，穿设于开口中与插芯座抵接，进一步提升插芯线缆的安装稳定性，同时限制弹性件的安装区域。

（二）关键结构设计亮点

1.  滑移连接与快速组装设计：

耦合座与底座通过凸条-凹槽、卡勾-卡槽等结构实现滑移连接，安装时只需将插芯线缆装入底座空腔，再将耦合座沿滑移方向推进即可完成组装，无需专业工具，现场组装效率提升50%以上。同时，卡勾与延长式卡槽配合，确保耦合座滑移过程中不脱离底座，且存在连接环与连接部正对且脱离的状态，方便适配器对接与拆卸。

2. 适配器兼容设计：

连接环与连接部相互配合，适配SC型适配器，连接环上设有让位区间，露出底座连接部的扣槽，供适配器卡扣卡接；连接环两侧设有脱离槽，脱离槽内设有导向面，推动耦合座时，导向面可引导适配器卡扣脱离扣槽，实现连接器与适配器的快速分离，且对卡扣磨损较小。

3. 弹性浮动与精准定位：

通过弹性件与凸环、限位槽的配合，实现插芯线缆的轴向弹性浮动，确保对接时插针与适配器精准贴合；止转块与止转槽的配合则避免了周向转动，保障裸纤与插针的相对位置稳定，降低光信号损耗。

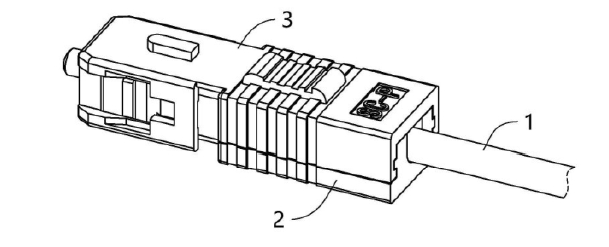

图1

图1展示了跳线快速连接器的整体结构，清晰呈现了插芯线缆、底座与耦合座的装配关系，体现了一体化设计与分体式组装的核心思路。

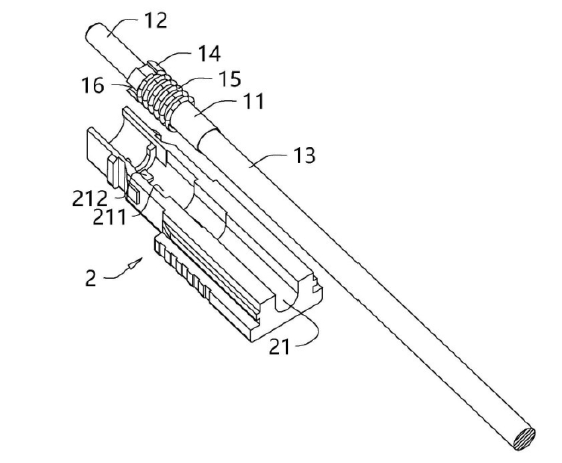

图2

图2详细展示了插芯线缆与底座的装配结构，包括凸环与限位槽、止转块与止转槽的配合关系，直观呈现了轴向限位与周向止转的设计原理。

三、跳线快速连接器核心优势与行业价值

相较于传统预制一体化连接器，本技术方案的跳线快速连接器在施工便捷性、连接稳定性、适配性等方面具备显著优势，为光通信工程带来多重价值提升。

（一）施工现场走线便捷，大幅提升施工效率

插芯线缆与壳体分离设计，使得插芯线缆可单独从狭窄的线缆管道中穿过，解决了传统连接器体积庞大无法穿管的痛点。施工时可先完成插芯线缆的走线布置，再进行底座与耦合座的现场组装，无需调整管线或拆分设备，减少了施工工序和人力投入。以数据中心布线工程为例，采用该连接器可使现场组装时间缩短60%，大幅提升工程进度。

（二）结构稳定性强，保障光信号传输质量

通过多重定位与弹性浮动设计，连接器的连接精度和稳定性显著提升。止转块与止转槽的配合避免了插芯线缆周向转动，弹性件提供的持续轴向力确保插针与适配器紧密贴合，光信号传输损耗控制在行业标准范围内。同时，插芯线缆预制一体化设计，裸纤与插针的固定精度高，减少了现场组装对信号传输的影响，保障了通信网络的稳定性。

（三）适配性广，满足多样化应用场景

该连接器适配SC型适配器，可广泛应用于FC跳线、SC跳线、LC跳线等多种光纤跳线的连接场景，兼容不同规格的光通信设备。此外，插芯线缆的多角度安装设计（止转槽可周向设置多个），使得连接器能够适应不同的施工环境和安装需求，适用于数据中心、通信基站、工业控制、安防监控等多个领域的光通信链路建设。

（四）维护成本低，降低工程总投入

分体式结构设计使得连接器的维护更加便捷，若施工或使用过程中某一部件损坏，只需更换对应部件，无需整体更换跳线，降低了维护成本。同时，现场组装无需专业技术人员和复杂工具，减少了施工过程中的人为失误，降低了工程返工率，间接节省了工程总投入。

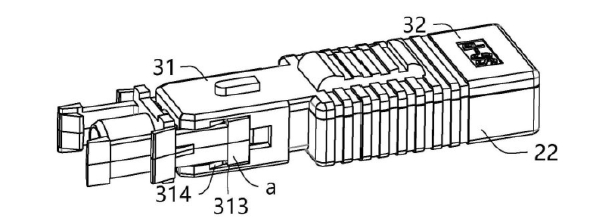

图4

图4展示了连接器与适配器的卡扣连接结构，让位区间、扣槽与脱离槽的配合设计，既保证了连接稳定性，又实现了快速拆卸，体现了适配性与便捷性的双重优势。

四、与光开关协同应用，构建高效光通信链路

作为光通信网络的核心控制设备，光开关用于实现光信号的光路切换与路由选择，而跳线快速连接器则承担着光开关与其他设备、布线链路的连接功能。二者的协同应用，能够构建高效、稳定、灵活的光通信链路，满足复杂网络的传输需求。

在数据中心光网络中，光开关需与大量光纤跳线连接，实现不同服务器、存储设备之间的光信号切换。传统连接器的组装繁琐、走线困难等问题，会影响光开关的部署效率和网络灵活性。而跳线快速连接器的现场快速组装、便捷走线优势，能够与光开关的灵活控制特性完美匹配，缩短光网络部署周期，同时提升网络的可维护性。当需要调整光路时，可快速拆卸连接器，配合光开关完成光路切换，大幅提升网络运维效率。

广西科毅光通信作为专业的光开关生产销售商，将跳线快速连接器与光开关产品进行协同优化，提供一体化的光通信解决方案。产品不仅在技术参数上高度兼容，而且在安装维护上相互配合，为客户提供从核心控制设备到连接部件的全链条产品与服务，助力客户构建高效、稳定的光通信网络。

五、行业应用案例与实践效果

（一）数据中心布线工程

某大型数据中心在扩容改造过程中，需新增大量光纤链路连接服务器与核心交换机，传统连接器因无法穿过现有狭窄管线，导致施工进度受阻。采用广西科毅光通信的跳线快速连接器后，施工团队先将插芯线缆单独穿管布线，再进行现场组装，仅用3天便完成了原本需要10天的布线工作，组装效率提升70%。同时，连接器的低损耗特性确保了光信号传输稳定，数据中心的网络延迟降低15%，满足了高密度数据传输需求。

（二）通信基站建设项目

在某5G通信基站建设中，由于基站空间狭小，传统连接器的安装与维护极为不便。采用跳线快速连接器后，施工人员可灵活调整安装角度，快速完成连接器与光开关、基站设备的对接，安装时间缩短50%。在后续运维过程中，因连接器的便捷拆卸设计，故障排查与部件更换效率提升80%，大幅降低了基站的downtime。

六、光通信连接设备发展趋势与企业布局

随着光通信技术向高速率、高密度、低损耗方向发展，跳线连接器等连接设备将呈现以下发展趋势：一是小型化设计，以适应数据中心等场景的高密度部署需求；二是智能化升级，集成监测功能，实时反馈连接状态；三是更高兼容性，适配多种类型的光设备与传输协议。

广西科毅光通信始终紧跟行业发展趋势，以技术创新为核心驱动力，在光开关、光纤跳线、连接器等光通信核心产品的研发上持续投入。公司依托专利技术优势，不断优化产品性能，提升产品的适配性与便捷性，为客户提供定制化的光通信解决方案。未来，公司将进一步深化光通信设备的协同创新，推动光开关与连接设备的一体化设计，助力光通信行业高质量发展。

如果您需要了解更多关于跳线快速连接器、光开关等产品的技术细节或应用方案，欢迎访问广西科毅光通信科技有限公司官网（www.coreray.cn），或联系我们的技术团队获取专业支持。我们将以优质的产品与服务，为您的光通信项目保驾护航。

择合适的光开关等光学器件是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
