2025-12-22
光开关与光混合器件在信号路由、波分复用与光隔离等方面发挥着不可替代的作用。为此我们研发了一款4端口光混合器件，其在提升系统集成度、降低成本与提高生产效率方面的显著优势。
在光纤通信网络中，波分复用（WDM）、光隔离与光分束功能常常需要集成于同一器件中，以实现信号的高效调度与保护。传统4端口光混合器件如图1所示通常采用分光片与隔离器分离设计，导致结构复杂、体积较大，并且对滤光片尺寸要求极高，制约了器件的小型化与成本控制。

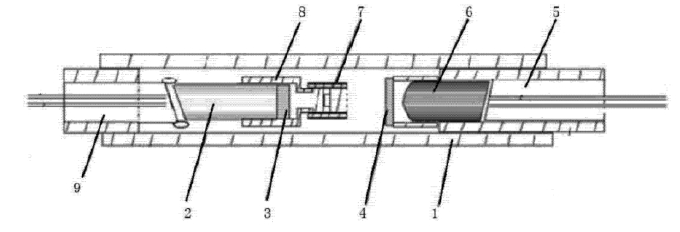

图1;传统结构示意图
随着5G、数据中心与全光网络建设的推进，市场对高性能、低成本、易集成的光开关与混合器件的需求日益增长。如何在有限空间内实现多功能集成，成为光器件设计与制造的重要关注点。
新型4端口光混合器件的结构创新
针对传统结构的局限性，我们研究出了一项创新的4端口光混合器件设计方案，并获得国家实用新型专利授权。
该器件在结构上进行了重要优化，主要包括以下几个部分：
1. 整体结构布局
该器件主要包括第一玻璃管，管内依次设置第一准直器、波分复用器、隔离器和第二准直器。其中，第二准直器内集成分光光纤，替代了传统的分光片结构，从而实现功能集成与结构简化。
2. 准直器与波分复用器的优化
第一准直器采用双光纤准直器设计，内置第三玻璃管，内部设置第二透镜与第二毛细管，第一光纤与第二光纤平行排列。波分复用器（通常为滤光片）直接设置于第二透镜端部，有效节约空间并提升光路稳定性。

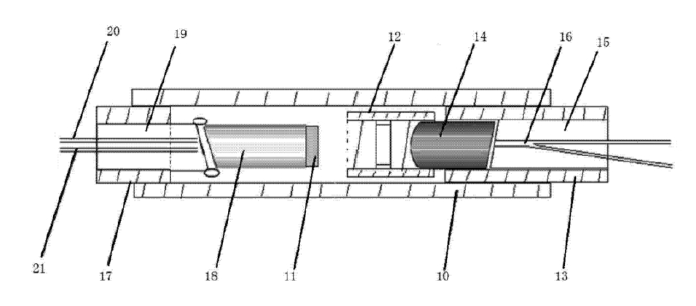

图2 本实用新型结构示意图
3. 隔离器的集成方式
本设计的核心创新之一，是将隔离器直接设置在第二准直器的第一透镜上，而非传统结构中使用金属管套接。该隔离器为三片叠加式自由空间反向光纤隔离器，由两片偏正片中间夹一片法拉第旋转片组成，置于磁环内，具备优良的反向隔离性能。
4. 分光光纤的应用
第二准直器内使用熔融拉锥分光光纤替代传统分光片，实现光信号的高效分束。这一设计不仅减小了器件尺寸，还提升了光学性能与可靠性，更利于批量生产。
新型4端口光混合器件技术优势与应用特点
1. 摆脱尺寸限制，提升集成度
传统设计中，隔离器需通过金属管安装在透镜上，且滤光片尺寸要求极为严苛。新设计通过结构重组，使波分复用器不再受限于极小尺寸，极大提升了设计的灵活性与器件的可制造性。
2. 结构精简，成本降低
采用分光光纤替代分光片，减少了光学元件的数量与组装工序。整体结构更为紧凑，适用于标准化、自动化生产，显著降低了物料成本与生产成本。
3. 光学性能稳定，适用性强
该器件支持双向光信号处理：正向光信号可实现波分复用与隔离功能，反向光信号则通过分光光纤实现监控输出，非常适用于需要光开关与信号监测的系统中。
图3 滤光片结构示意图
4. 兼容光开关系统
在光开关系统中，常需集成波分复用、隔离与分光功能。本器件的高集成特性使其能够作为光开关模块中的核心光学处理单元，提升系统整体性能与可靠性。
在光开关系统中的应用未来
作为广西科毅光通信科技有限公司，我们深知光开关设备在光网络中的关键作用。新型4端口光混合器件的出现，为构建更高效、更紧凑的光开关系统提供了理想的元器件选择。
在实际应用中，该器件可集成于矩阵光开关、波长选择开关（WSS）等设备中，实现多波长信号的动态调度与隔离保护。其高集成、低成本的特点，尤其适用于数据中心光互连、城域网与接入网的光路切换场景。

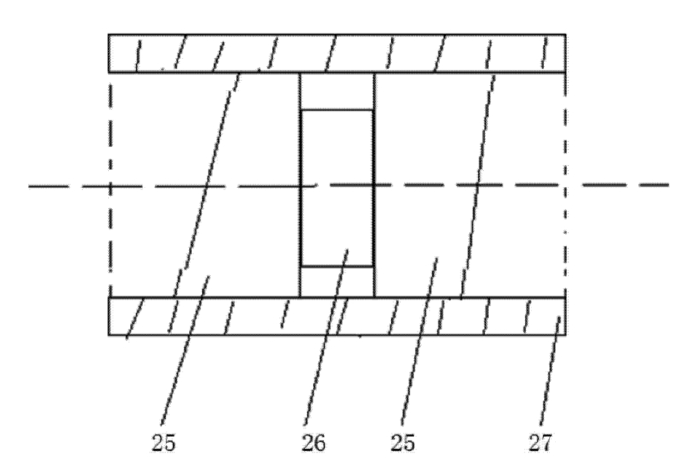

图4 隔离器结构示意图
结语
技术创新是推动光通信行业持续发展的核心动力。本文介绍的4端口光混合器件，通过结构集成与材料优化，在性能、成本与制造工艺等方面实现重要突破，具有良好的市场前景与应用潜力。
作为专注于光开关研发与制造的企业，我们将持续关注此类创新型光学器件的技术进展，并将其应用于我们的产品中，为客户提供更高效、更可靠的光通信解决方案。
择合适的光开关等光学器件及光学设备是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
（注：本文部分内容由AI协助习作，仅供参考）
