在当今高速发展的光通信、量子计算、生物传感及精密光学测量等领域，对高性能光开关的需求日益迫切。传统的机械式斩光器或基于其他材料平台的光开关，在带宽、速度和集成度方面已逐渐显现出瓶颈。作为深耕光通信领域的专业厂商，广西科毅光通信科技有限公司始终关注前沿技术动态。今天，我们将深入解析一项极具前景的创新技术——超大带宽的铌酸锂电光开关，这项技术有望为行业带来革命性的解决方案。

一、行业痛点：为何需要“超大带宽”光开关？

在可见光（400-700nm）乃至近红外波段（至900nm），许多尖端应用如原子钟、光遗传学、高精度气体检测等，都依赖于对光源的快速、精准调制。传统方法常使用机械斩光器，但其存在体积大、速度慢、可靠性低等固有缺陷。而基于热光或早期铌酸锂平台的集成光开关，又受限于材料本身的色散特性，难以在整个可见光波段内同时实现超高消光比和超低插入损耗。

简单来说，单一波长下性能优异的光开关，在面对一个宽光谱范围时，其性能会急剧下降。如何打破这一“带宽-性能”的权衡，成为业界亟待解决的难题。

二、破局之道：薄膜铌酸锂与级联马赫-曾德干涉仪（MZI）

近期，一项由浙江大学研发并获得实用新型的技术，为我们指明了方向。该方案巧妙地结合了两大核心优势：高性能薄膜铌酸锂（LNOI）平台与多级联等臂

马赫-曾德干涉仪（MZI）结构。

1. 薄膜铌酸锂（LNOI）：理想的光电材料平台

铌酸锂（LiNbO₃）晶体因其巨大的电光系数、强非线性效应以及从400nm到5000nm的超宽透明窗口，一直是制作高速电光调制器和开关的理想材料。然而，传统的钛扩散或质子交换工艺制成的波导，折射率差小，导致器件尺寸庞大，无法满足现代系统对高密度集成的需求。

薄膜铌酸锂技术的出现彻底改变了这一局面。通过将单晶铌酸锂薄膜键合到二氧化硅（SiO₂）绝缘层上，再在其上刻蚀出纳米级的脊型波导，可以实现极高的折射率对比度。这不仅大幅缩小了器件尺寸（最小特征尺寸可达100nm），使其与CMOS工艺兼容，更关键的是，它为在可见光波段构建高性能、紧凑型光子集成电路铺平了道路。

2. 级联MZI结构：实现超大带宽的关键

单个马赫-曾德干涉仪（MZI）光开关的工作原理是通过外加电压改变两臂波导的折射率，从而引入相位差，最终在输出端实现光的“开”与“关”。然而，其消光比（即“关”态的抑制能力）对波长极其敏感，带宽非常有限。

该技术的精妙之处在于，它没有局限于单个MZI，而是采用了多个不同移相器长度的MZI进行级联。

如下图所示，这是单个等臂MZI的基本结构。

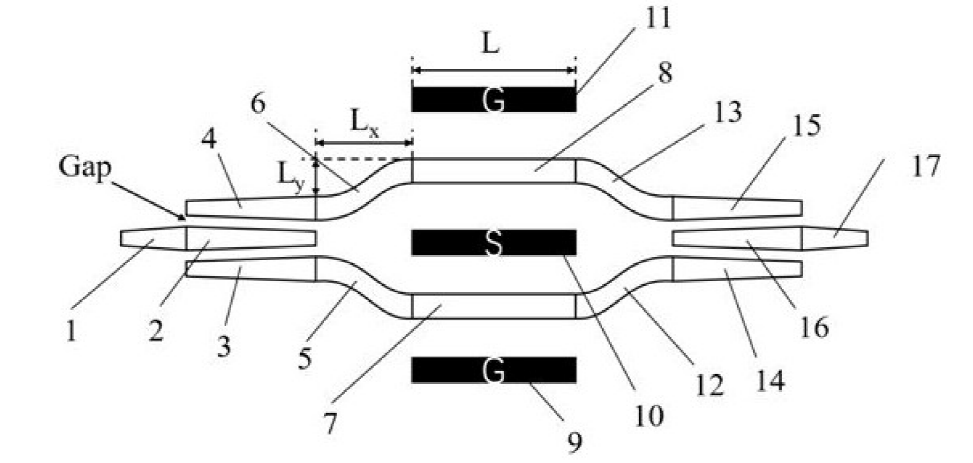

图1  等臂马赫-曾德干涉仪（MZI）的结构俯视图

在这个结构中，输入光首先通过一个渐变输入波导，然后进入一个由三根渐变波导构成的3dB分束器。这个分束器的设计极为巧妙，其宽度在特定长度内连续变化，能够在400-900nm的超宽波段内稳定地将光功率50:50分配到上下两个臂中，损耗极低。

随后，光信号分别进入包含移相器的上下直波导。移相器采用推挽式（GSG）电极结构，当施加半波电压时，上下臂的TE基模折射率产生等大反号的变化，从而在两臂间引入π的相位差。最后，两束光在3dB合束器处重新汇合。合束器同样采用渐变设计，当两束光同相时，能量耦合回基模输出；当反相（相位差π）时，能量则耦合到高阶模，再通过渐变输出波导将其滤除，从而实现“关断”。

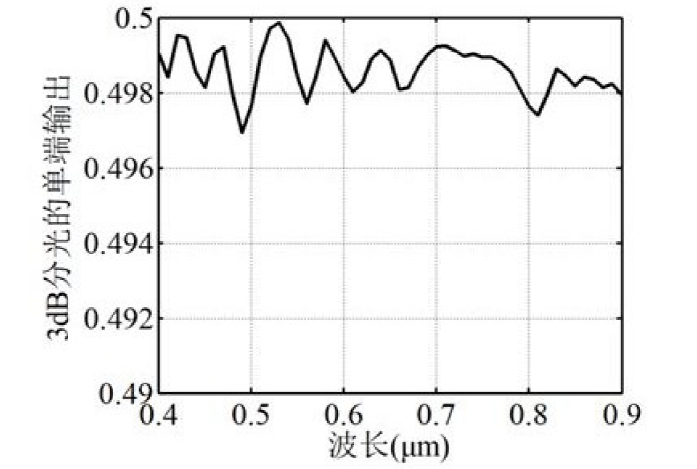

图4  3dB分束器在整个400～900nm波段内的单端输出接近50%

3. 级联的魔力：乘积效应带来超大带宽

单个MZI的透过率光谱通常呈现周期性的梳状。如果我们将四个移相器长度分别为3mm、5mm、8mm和12mm的MZI级联起来，整个系统的总透过率就变成了这四个独立透过率光谱的乘积。

这意味着，只有在所有四个MZI都同时处于“关断”状态的波长点，系统才能实现真正的“关”。由于每个MZI的“关断”波长位置不同，它们的乘积效应会极大地压缩“泄露”光的带宽，从而在整个400-900nm范围内实现小于-20dB的超高消光比。

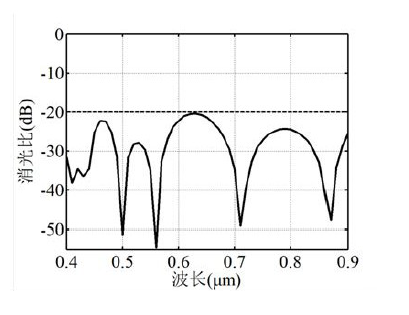

图11 四级联MZI光开关在400-900nm波段的消光比

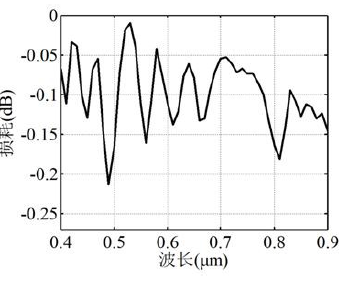

图10 四级联MZI光开关在400-900nm波段的插入损耗

如上图所示，该方案不仅实现了超大带宽的高消光比，在整个工作波段内的理论插入损耗也低于0.25dB，性能极为出色。

三、技术优势与市场前景

这项基于薄膜铌酸锂的级联MZI光开关技术，具备以下显著优势：

• 超大工作带宽：覆盖整个可见光及部分近红外波段（400-900nm），远超传统方案。

• 超高消光比：全波段优于-20dB，确保了信号调制的纯净度。

• 超低插入损耗：得益于创新的渐变波导分/合束器设计。

• 高速电光调制：利用铌酸锂的电光效应，响应速度可达GHz量级。

• 单电压控制：所有级联MZI的电极可并联，仅需一个驱动电压，简化了系统设计。

• 高度集成化：基于薄膜平台，器件尺寸小巧，易于与其他光子元件集成。

这些特性使其不仅能作为高性能光开关，还可直接用作紧凑型的电子“斩光器”或超大带宽调制器，在量子信息处理、生物医学成像、高精度光谱分析、激光雷达（LiDAR）等领域拥有广阔的应用前景。

四、结语

技术创新是推动光通信产业发展的核心动力。广西科毅光通信科技有限公司将持续追踪并评估此类前沿技术，致力于将最先进的科研成果转化为可靠的商业产品，为客户在高速光互连、传感和计算领域提供更具竞争力的解决方案。我们相信，随着薄膜铌酸锂等新材料和新架构的成熟，未来的光子系统将变得更加智能、高效和强大。
