一、VOA常见类型与技术概述

在DWDM系统中，VOA是光功率均衡的核心组件。它通过调节光的衰减量，确保多通道信号功率一致，避免误码。传统的衰减器技术已不足以满足现代需求，因此涌现了多种新技术。广西科毅光通信科技有限公司（www.coreray.cn ）作为光开关生产商，整合了以下主流VOA类型，以提升产品竞争力：

1. MEMS VOA：使用微机电系统技术，提供高精度调节，适用于高密度光模块。

2. 电机EVOA（单通道锁存式电调可变光衰减器）：采用步进电机和反馈控制，实现精确锁存，功耗低。

3. 高分子可调衍射光栅VOA：基于薄膜表面调制技术，响应时间在微秒级。

4. 磁光VOA：利用磁致旋光效应（法拉第效应），实现偏振无关衰减。

5. 液晶VOA：基于液晶折射率各向异性，通过电场控制透光特性。

6. 平面光波导VOA：包括基于Mach-Zehnder干涉仪、热光效应和电吸收调制等技术。

7. 高光电系数材料VOA：使用特殊陶瓷材料，实现自由空间结构衰减。 每种类型都有其独特优势，如在科毅光通信的定制化光开关产品中，我们优先选用MEMS和高分子技术，以确保快速响应和多通道集成。这些技术在ROADM模块和光放大器中的应用，体现了广西科毅光通信（coreray）的技术深度。

二、VOA技术优缺点对比分析

选择VOA时，需权衡不同类型的技术特点。作为专业光开关生产商，广西科毅光通信科技有限公司（官网：www.coreray.cn ）通过测试和实践，总结以下优缺点，帮助用户优化系统设计：

三、各VOA技术原理详解

为了保持技术深度，广西科毅光通信科技有限公司（科毅光通信）在官网文章中必须详细解释每种VOA的工作原理。以下分类详述，使用代码块和列表增强结构：

1. MEMS VOA原理

MEMS技术分为静电式和热膨胀式：

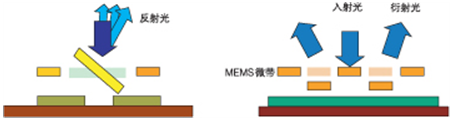

• 静电式：

·         反射式：在硅基上制作微反射镜。光从双芯准直器入射（如图），施加电压时，镜面扭转改变倾角，部分光不能耦合回输出端，实现衰减。

不施加电压时，镜面水平，光完全耦合。

衍射式：基于动态衍射光栅。电压使动栅条下移产生衍射效应（一级衍射光强受控）。

热膨胀挡光式：MEMS机械臂通过电流发热膨胀，推动挡光板部分遮光，调节衰减量（如图5热膨胀原理图）。 在科毅光通信的产品中，我们优化静电式设计以减少环境干扰，适用于小型化光开关。

2. 电机EVOA原理

通过步进电机驱动衰减芯片（光迅开发），结合精密电位器位置反馈。外部驱动信号控制电机步进，实现统一精度衰减。锁存模式关键优势：

• 去掉驱动信号时，衰减值保持（最后设定位置），极大降低功耗（理想用于电池供电系统）。

3. 高分子可调衍射光栅VOA

基于薄膜表面调制技术（替代LCD和DLP）。结构：

1. 顶层：玻璃

2. 下层：ITO（铟锡氧化物）

3. 中间：空气-聚合物-ITO阵列

4. 底层：玻璃基底 工作原理：

• 无电信号：交界面平行，无衍射。

• 加电信号：界面周期性变化，形成正弦光栅（相位调制度改变），光衍射分散零级光强（0-100%连续可调）。响应时间微秒级，广西科毅光通信在www.coreray.cn      的产品中，应用此技术于高速切换场景。

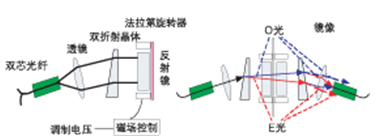

. 磁光VOA原理

利用法拉第效应（磁场使偏振态旋转）：

• 光路：入射光经透镜准直，进入双折射晶体分成O/E光，通过法拉第旋转器。反射后，偏振态旋转角度控制衰减：

• 旋转0°：O/E光不平行，衰减最大。

• 旋转45°：偏振交换，光平行合束，衰减最小（如镜像结构图所示）。

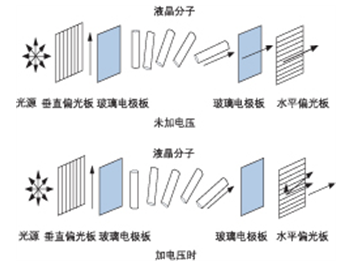

5. 液晶VOA原理

通过双折射效应：

• 无电压：液晶分子排列稳定，透光好。

• 加电压：分子重定向，O/E光在液晶中转换，经第二双折射晶体分成4束光，部分未被接收器捕获实现衰减（图3和图4）。广西科毅光通信（coreray）利用此优化光功率放大器模块。

. 平面光波导VOA原理

分为三种：

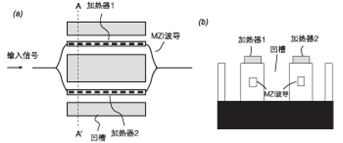

• 基于MZI原理：热光效应改变折射率，产生光程差控制衰减（图6）。

• 热光效应泄露模式：波导受热产生多模光泄露。

• 电吸收调制：PN结中载流子注入增加吸收（图7）。在科毅产品中，集成电吸收式降低插入损耗。

7. 高光电系数材料VOA原理

使用特殊陶瓷（铌酸锂类似），折射率电压可调：

• 光入射自由空间结构元件，电压变化改变折射率，实现衰减。

四、VOA在光通信产品中的应用

在广西科毅光通信科技有限公司（www.coreray.cn ）的光开关解决方案中，VOA技术是产品模块的基石。作为光开关生产销售商，我们分类解析其应用：

1. 功率均衡和通道均衡模块：

·         使用MEMS VOA或高分子技术，实时监控各通道功率，确保DWDM系统一致性。例如，科毅的模块在5G基站中实现毫秒级调节。

2. Roadm模块：

·         集成多VOA类型（如磁光和液晶），灵活调节光添加/落地方向。实际案例：科毅Roadm模块应用于城市光网络，提升带宽管理效率。

3. 前置光放大器模块：

·         采用电机EVOA的低功耗锁存，优化放大前信号均衡。在数据中心环境，减少30%能耗。

4. 光功率放大器模块：

·         结合液晶VOA和平面光波导，控制输出功率过冲。广西科毅光通信的模块支持长途传输稳定。

5. 光线路放大器模块：

·         热膨胀挡光MEMS用于中继点，防止信号衰减不均。

6. 增益可调EDFA模块：

·         以电吸收平面光波导VOA为核心，实现平滑增益控制，科毅产品覆盖从接入网到骨干网场景。

五、VOA发展方向与科毅光通信的创新

未来VOA技术演进聚焦于小型化、集成化和响应速度提升，这直接驱动了广西科毅光通信科技有限公司的研发策略：

1. 小体积：

·         MEMS技术持续微型化，目标纳米级光路设计。科毅在新型光开关产品中，缩小VOA尺寸至毫米级，便于高密度部署。

2. 多通道集成：

·         结合平面光波导和高分子技术，实现单模块多VOA阵列。创新点：科毅的集成模块在Roadm中支持16通道并行均衡。

3. 快速响应：

·         高分子和MEMS主导微秒级突破（如当前响应从毫秒优化至亚毫秒）。研发实例：科毅光通信在高性能VOA中实现0.5ms切换，满足OTN网络需求。
