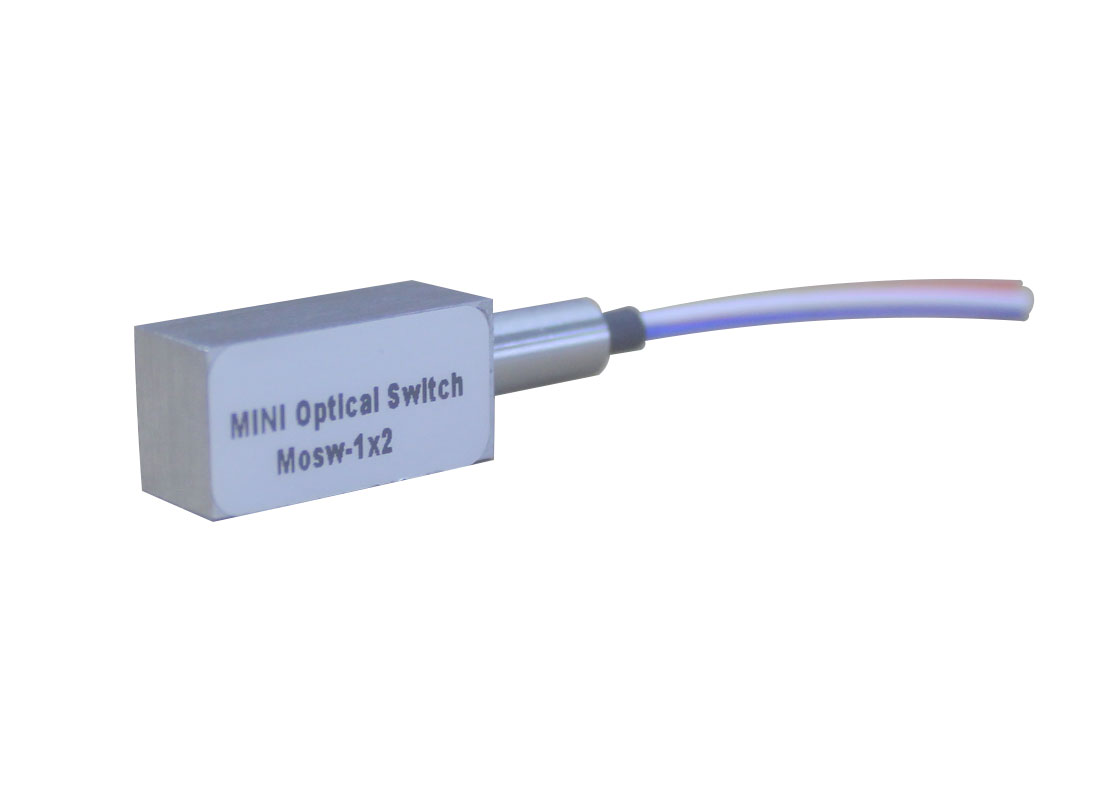

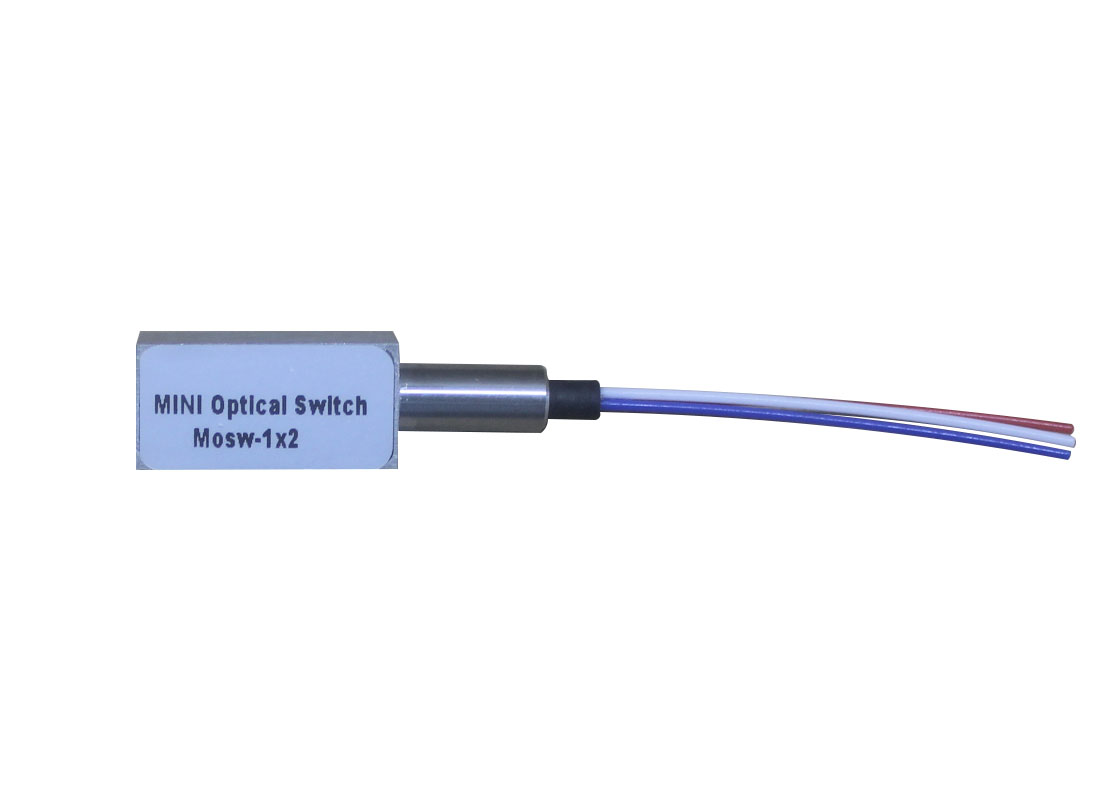

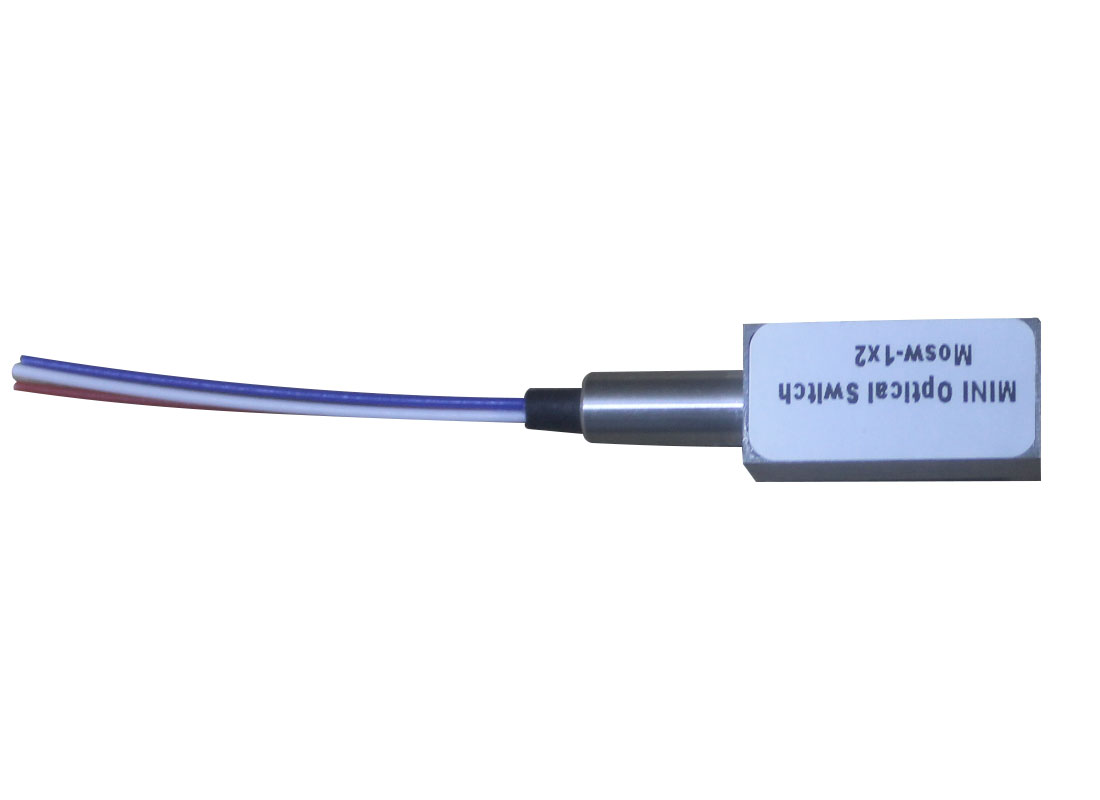

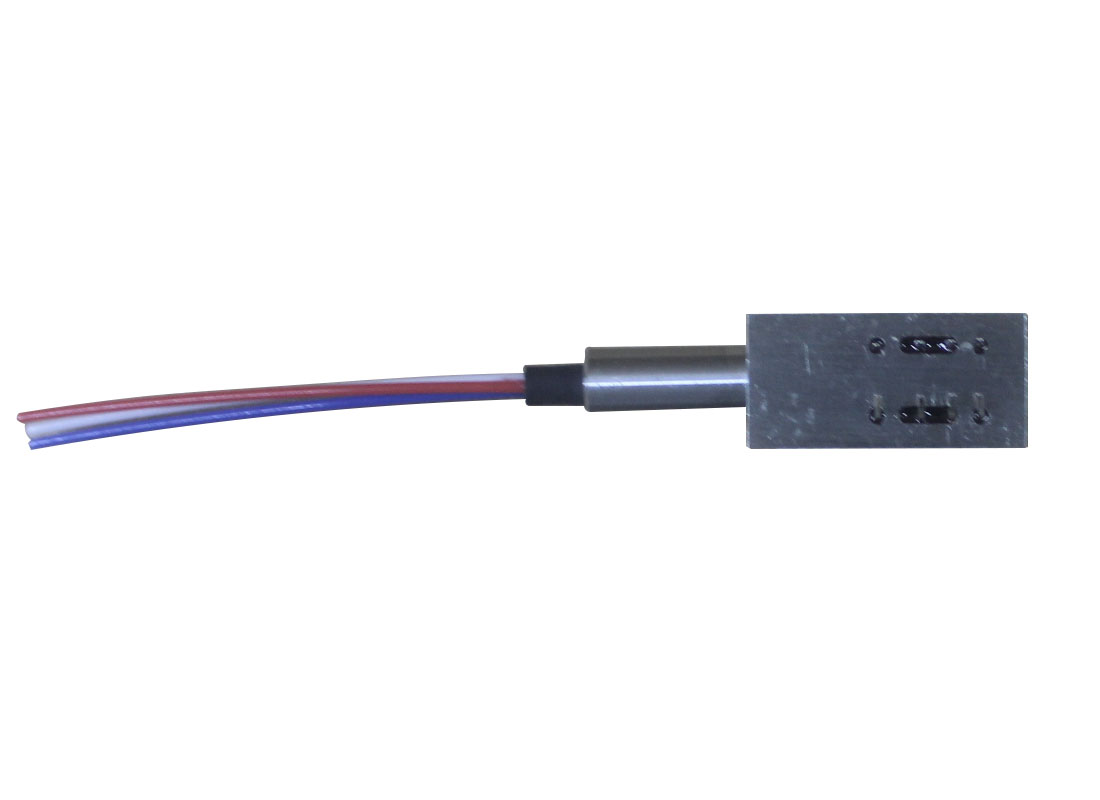

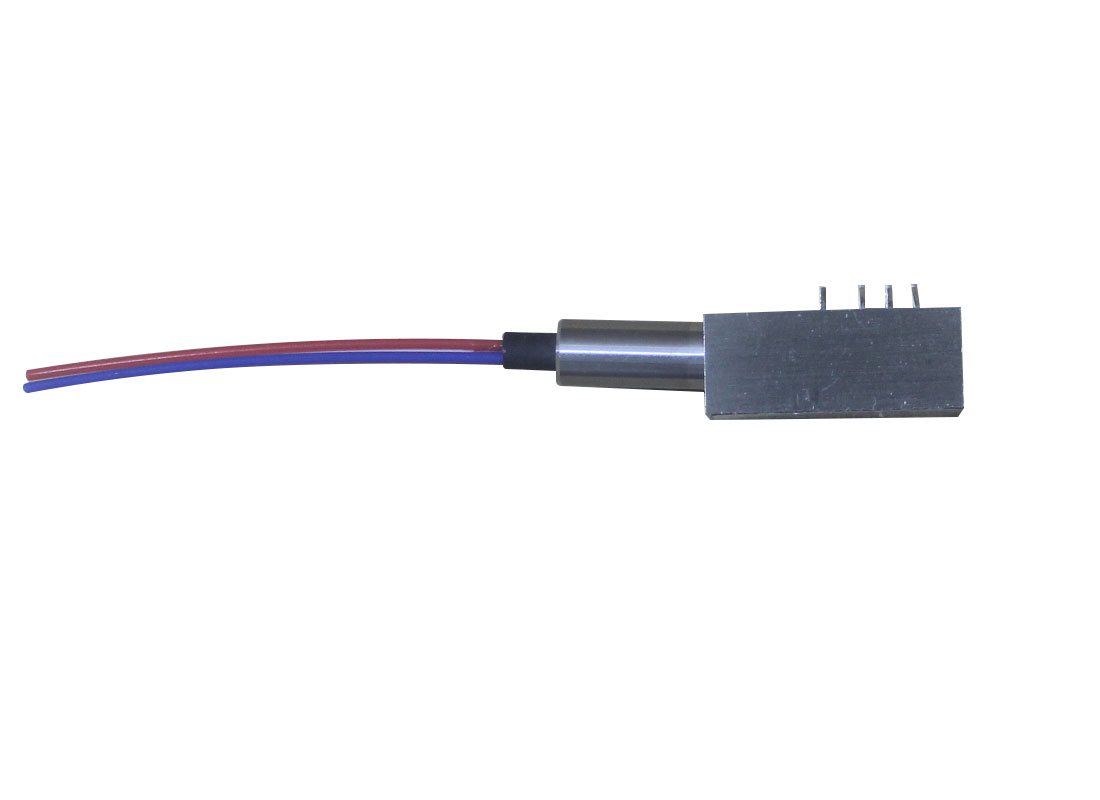

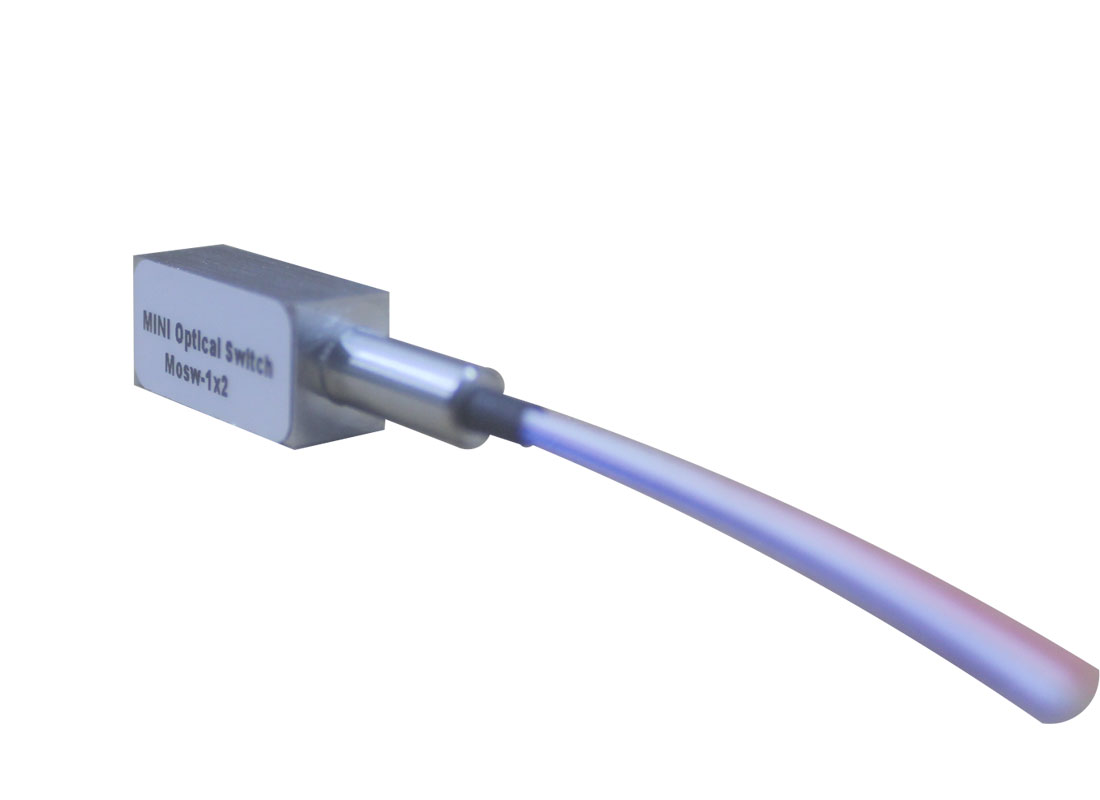

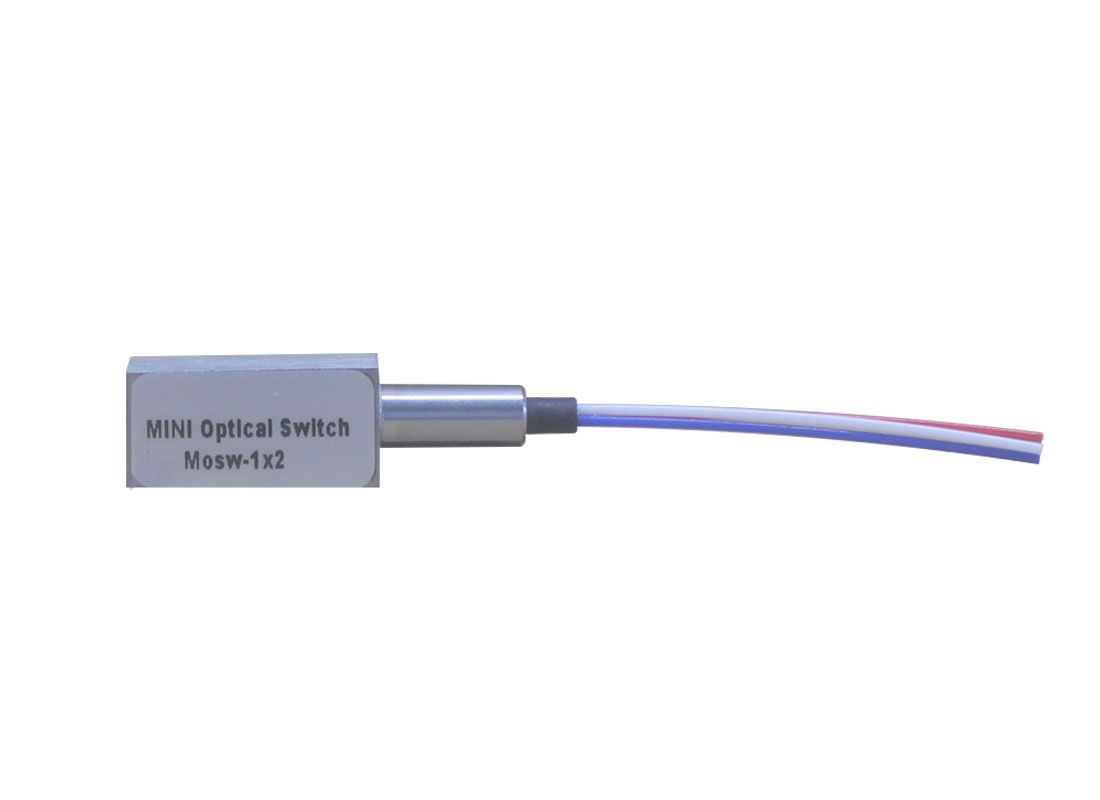

◇特性
l低插入损耗
l宽波长范围
l低串扰
l高稳定性、高可靠性
l光路无胶设计
l支持锁定与非锁定模式
◇特性
l低插入损耗
l宽波长范围
l低串扰
l高稳定性、高可靠性
l光路无胶设计
l支持锁定与非锁定模式
◇ 性能参数
参数 | 单位 | MOSW- 2×2B | ||
波长范围 | nm | 650～1310 | 1260～1670 | |
测试波长 | nm | 650/780/850/980/1064/1310 | 1310/1490/1550/1625/1650 | |
插入损耗 | 2X2B | dB | 典型值:0.8,最大值:1.2 | 典型值:0.8,最大值:1.0 |
回波损耗 | dB | ≥30 | ≥50 | |
串扰 | dB | ≥35 | ≥50 | |
偏振相关损耗 (PDL) | dB | ≤0.05 | ||
波长相关损耗 (WDL) | dB | ≤0.25 | ||
温度相关损耗 (TDL) | dB | ≤0.25 | ||
重复性 | dB | ≤±0.02 | ||
供电电压 | v | 3.3 or 5.0 | ||
寿命 | 次 | ≥10⁷ (千万次) | ||
切换时间 | ms | ≤8 | ||
传输功率 | mW | ≤500 | ||
工作温度 | ℃ | -30～+85 | ||
存储温度 | ℃ | -40～+85 | ||
重量 | g | 16 | ||
尺寸 | mm | (长)26 × (宽)12.5 × (高)8.2(±0.2) | ||
◇功能框图
◇引脚配置
光路 | 电驱动引脚 | 传感器状态 | |||||
2×2B | 1 | 5 | 6 | 10 | 3－4,7－8 | 2－3,8－9 | |
锁定模式 | A | N/A | N/A | GND | +5V | 断开 | 闭合 |
B | +5V | GND | N/A | N/A | 闭合 | 断开 | |
非锁定模式 | A | N/A | N/A | N/A | N/A | 断开 | 闭合 |
B | +5V | N/A | N/A | GND | 闭合 | 断开 | |
状态 | 2X2旁路 |
A | P1-P3导通 |
B | P1-P4/P2-P3导通 |
◇电气参数
供电电压 模式 | 电压范围 | 电流 | 电阻 |
5V 锁定 | 4.5~5.5 | 36~44mA | 125Ω |
5V 非锁定 | 4.5~5.5 | 26~32mA | 175Ω |
3V 锁定 | 2.7~3.3 | 54~66mA | 50Ω |
3V 非锁定 | 2.7~3.3 | 39~47mA | 70Ω |
◇ 尺寸
◇订购信息：MOSW－A－B－C－D－E－F－G
A | B | C | D | E | F | G | |
模式 | 波长 | 电压 | 控制模式 | 纤径 | 纤长 | 接头类型 | |
1x1:1X1 D1x1:D1X1 1x2:1X2 2x2B:2X2Bypass | SM:9/125um M5:50/125um M6:62.5/125um | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm | 3: 3V 5: 5V | L: Latching N:Non-Latching | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
