n 应用领域
1.光通信网络保护与调度：用于城域网/骨干网的光线路保护倒换（OLP）和智能光配线，当主用链路故障时，能自动、快速地将业务切换至备用链路，保障通信不中断。
2.数据中心光互联：在大型数据中心内部，实现服务器集群、存储网络之间物理光连接的动态重构与灵活配置，提升资源利用率和业务部署灵活性。
3.自动化测试与测量：在光器件生产（如广西科毅光通信自身的产线）及实验室环境中，自动将多个待测器件切换至单套测试仪表，实现高效、精准的批量测试。
4.于专用及前沿领域：广泛应用于激光通信、分布式传感、激光医疗设备、自动驾驶激光雷达系统以及科研实验等需要可编程光路控制场景。
n 产品特点
1.高密度集成：采用标准19英寸机架式（1U/2U）设计，在有限空间内集成三套独立切换单元，极大提升机柜空间利用率，便于集中布线与管理。
2.高可靠性与智能网管：具备工业级稳定性和冗余电源设计，支持7×24小时连续运行。提供丰富的网络管理接口（如SNMP、RS-232），可实现远程监控、配置和自动化操作，显著提升运维效率。
3.优异的光学性能：具备低插入损耗（通常<1.0dB）、高回波损耗与优异的通道一致性，确保信号传输质量。根据技术路径（如MEMS、磁光或机械式），可提供从毫秒到微秒级的切换速度，满足不同场景需求。
4.灵活可扩展：支持多种光纤接口与协议，模块化设计便于维护与未来功能升级，可快速融入现有光网络基础设施。

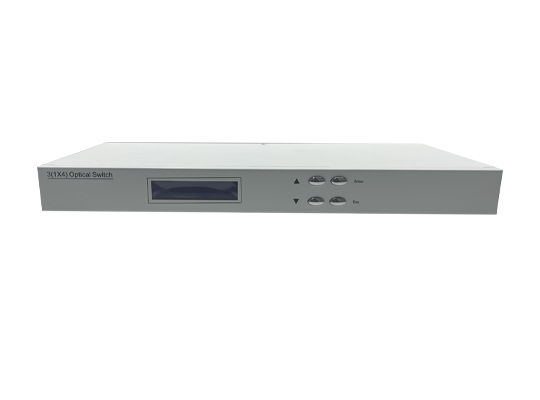

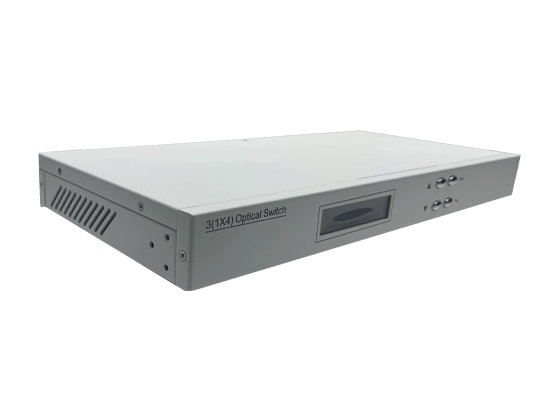

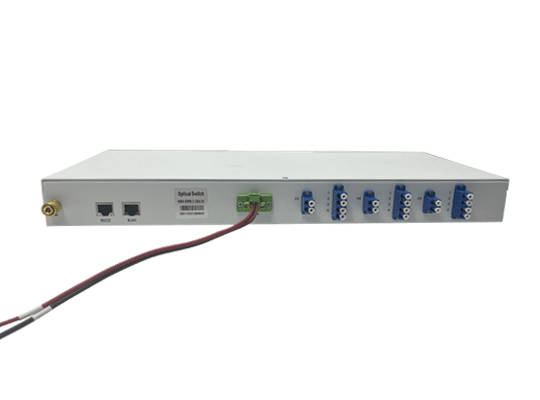

OSW-3-1X4 机架式开关由3个完全独立且结构相同的1×4光开关单元。这是一种高度集成化的设计，意味着在一个标准机箱内，集成了三套独立的切换系统
n 性能规格
Optical Performance/光学性能 | Specification | ||
Operation Wavelength/工作波长 | nm | 1310.00 | |
Insertion Loss /插入损耗 | Typ | dB | <1.0 |
Polarization Dependent Loss/偏振相关损耗 | max | dB | 0.05 |
Wavelength Dependent Loss/波长相关损耗 | max | dB | 0.20 |
Temperature Dependent Loss/温度相关损耗 | max | dB | 0.20 |
Repeatability/重复性 | max | dB | 0.05 |
Return Loss/回波损耗 | min | dB | 55 |
Cross-talk/串扰 | min | dB | 60 |
Lifetime/使用寿命 | 108 | ||
Switching time/开关时间 | ms | 12 | |
Transmission power/传输光功率 | max | mw | 500 |
Switch Mode/控制方式 | 232+RJ45 | ||
Power supply/驱动电压 | V | 5V | |
Fiber Type/光纤类型 | 9/125 | ||
Dimensions/尺寸 | mm | 1U | |
Operating Temperature/工作温度 | oC | -20~70 | |
Storage Temperature/储存温度 | oC | -40~85 | |
Environmental Stress Screening/环境压力测试 | Specification | ||
Baking (Temperature / Duration)/烘烤（温度/持续时间） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/温度循环 | C / Hr | -40℃ to +85℃/48Hr | |
Mechanical and Configuration/形态和布局 | Specification | ||
Labelling (Label Material & Dimension)/加标签（材料和尺寸） | N/A | ||
Package Dimension/外包装尺寸 | mm | 440*200*44 | |
Data Document Preparation/数据文档制备 | Specification | ||
Individual Test Data Sheet Format/单独测试数据单格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/电子媒介测试文件格式 | MS-Word | 中性 | |
Others Parameters/其它参数 | Specification | ||
RoHS Required/是否需要过RoHS | Yes/No | No | |
Pigtail Type/尾纤类型 | φ0.9mm松套管 | ||
Pigtail Length/尾纤长度 | |||
Pigtail Mark Method/尾纤标识方法 | 尾纤颜色 | 号码套管 | |
Connector Type/连接头类型 | LC/PC | ||
n 订货信息：OSW-A-B-C-D-E-F
A | B | C | D | E | F |
通道 | 光纤类型 | 波长 | 外形尺寸 | 电源类型 | 接口类型 |
1 ~ 128 | 单模：单模，9/125 M5：多模，50/125 M6：多模，62.5/125 | 850：850nm 1310：1310nm 1550：1550nm 13/15：1310/1550nm | 1U：1U 19英寸 2U：2U 19英寸 4U：4U 19英寸 | S22：单220V S48：单48V D22：双220V D48：双48V S24：220V+48V
| 无: 无 FP:FCIPC FA:FC/APC SP:SC/PC SA:SC/APC LP:LC/PC LA:LC/APC |
