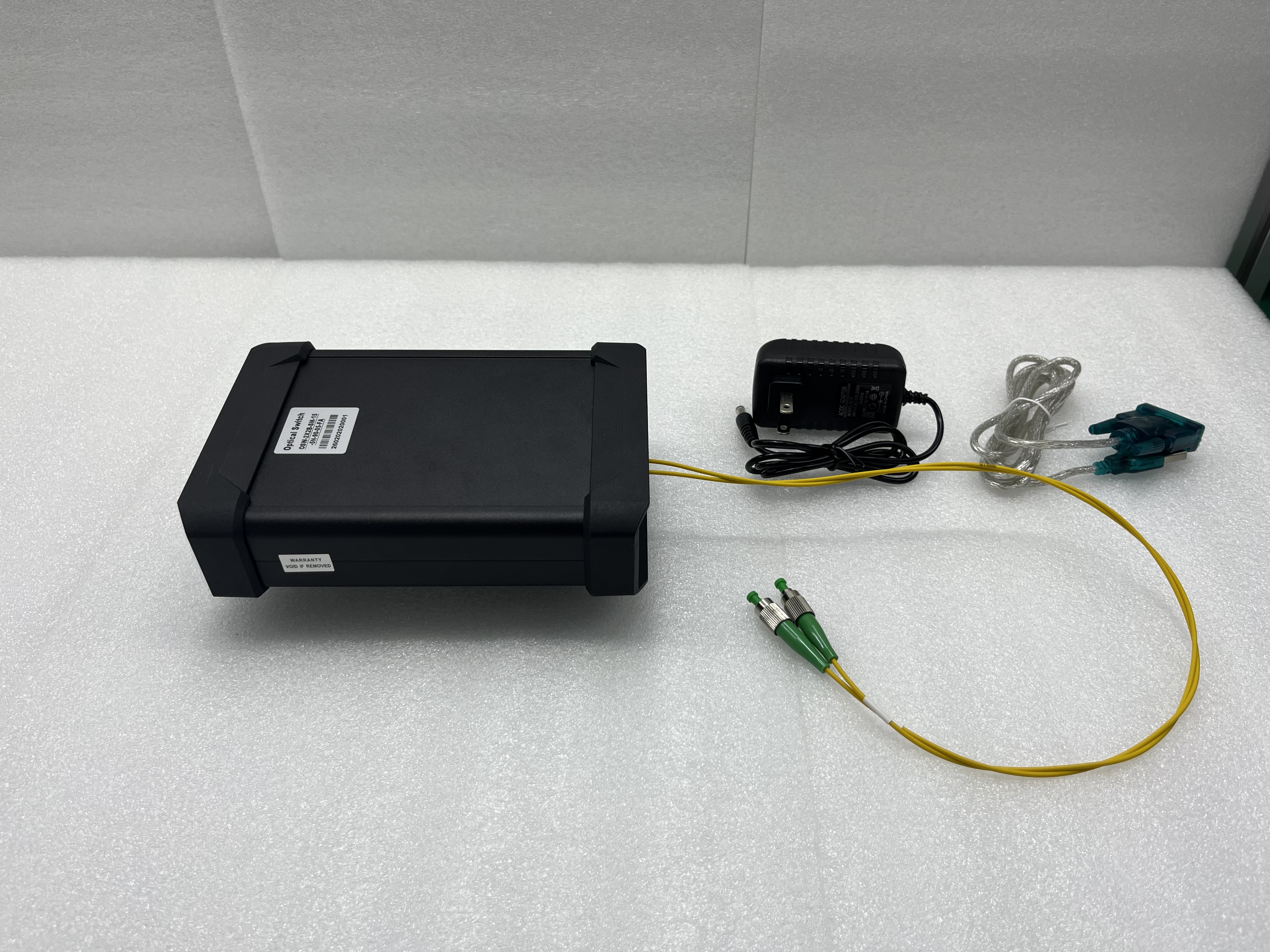

2×2B光开关4路延迟模块
OSW-2×2B-SM-15-5N-90-05-FA型2×2B单模光开关是广西科毅光通信科技有限公司（官网：www.coreray.cn）专为上海高校定制研发的一款4路延迟光模块，精准匹配科研级多级光链路测试需求。产品采用5V锁定式继电器驱动，单模1550nm工作波长，搭配FC/APC低损耗连接头，可搭建4米/8米/16米/32米分级串联链路，适用于光通信实验室测试、光纤传感系统组网、光网络故障模拟等场景。
参数项目 | 规格指标 | 备注 |
工作波长 | 1550nm | 单模光纤 |
插入损耗 | ≤0.5dB（含连接头） | 典型值 |
回波损耗 | ≥50dB | 最小值 |
串扰 | ≥50dB | 最小值 |
控制方式 | RS232 | 标准通信接口 |
驱动电压 | 5V DC | 锁定型继电器 |
光纤类型 | 9/125μm | 单模标准光纤 |
尾纤类型 | 0.9mm松套管 | 黄色护套 |
连接头类型 | FC/APC | 两端标配 |
外形尺寸 | 135×40×32mm | 铝制外壳 |
工作温度 | -20℃~+70℃ | 工业级标准 |
本款2×2B光开关4路延迟模块采用模块化设计理念，由4组2×2B光开关级联构成，通过精密的光纤熔接工艺实现可编程延迟功能。具体结构如下：
延迟光纤配置方案
第一级开关：熔接4米延迟光纤，将开关的2端口与4端口对融
第二级开关：熔接8米延迟光纤，前级3端口与本级1端口对融
第三级开关：熔接16米延迟光纤，前级3端口与本级1端口对融
第四级开关：熔接32米延迟光纤，前级3端口与本级1端口对融
四级级联后，总延迟量可达60米光纤长度，配合光开关的通道切换功能，可实现16种不同的延迟状态组合。两端统一配置FC/APC连接头，便于与各类光通信设备对接。
采用高精度准直器与优质继电器，整体插入损耗控制在0.5dB以内（含连接头），确保信号传输质量。
回波损耗与串扰指标均达到50dB以上，有效避免通道间信号干扰，保证测试精度。
通过RS232接口实现远程控制，可任意组合四级开关状态，获得4/8/16/32/60米等多种延迟量。
5V锁定型继电器设计，断电保持状态；工作温度范围-20℃~+70℃，适应各种环境条件。
每级延迟光纤长度精确控制，采用熔接工艺确保连接损耗最小化，整体封装于铝制外壳内。
2×2B光开关4路延迟模块作为一种精密的光无源器件，在以下领域有着广泛的应用：
在分布式光纤传感、光纤陀螺、光纤水听器等系统中，用于模拟不同距离的光信号传输延迟，实现系统标定与性能测试。通过精确控制延迟量，可以模拟数十公里的光纤传输效果，而无需实际铺设长距离光纤。
在光模块、光放大器、波分复用器等设备的研发与生产测试中，用于产生可控的光信号延迟，验证设备对时延变化的响应特性。配合光衰减器使用，可构建完整的光信号模拟环境。
在光纤延迟线雷达、电子对抗系统中，作为核心延迟单元，实现射频信号的光学延迟处理。相比传统电缆延迟线，光纤延迟具有损耗低、带宽大、抗电磁干扰等优势。
在高校与科研院所的光通信实验室中，用于光纤通信原理演示、光信号处理实验等教学与科研活动。模块化设计便于学生理解光开关与延迟线的工作原理。
光学性能参数（Optical Performance） | ||
工作波长（Operation Wavelength） | 1550nm | 单模光纤标准工作窗口 |
插入损耗（Insertion Loss） | Typ. 0.5dB（含连接头） | 典型值，含FC/APC头损耗 |
回波损耗（Return Loss） | ≥50dB（min） | 最小值保证 |
串扰（Cross-talk） | ≥50dB（min） | 通道间隔离度 |
电气与控制参数 | ||
控制方式（Switch Mode） | RS232 | 标准串行通信接口 |
驱动电压（Power Supply） | 5V DC | 锁定型继电器驱动 |
机械与环境参数 | ||
光纤类型（Fiber Type） | 9/125μm | 单模通信光纤 |
尾纤类型（Pigtail Type） | 0.9mm松套管 | 黄色护套，号码套管标识 |
尾纤长度（Pigtail Length） | 1m | 可定制其他长度 |
连接头类型（Connector Type） | FC/APC | 两端标配，可定制 |
外形尺寸（Dimensions） | 135×40×32mm | 铝制外壳封装 |
工作温度（Operating Temperature） | -20℃~+70℃ | 工业级温度范围 |
温度循环（Temperature Cycling） | -40℃~+85℃/48Hr | 可靠性测试条件 |
