产品特点
= 低插入损耗
= 高稳定性，高可靠性
= 波长范围宽
应用范围
= 光网络保护
= 系统监测
= 实验室研发

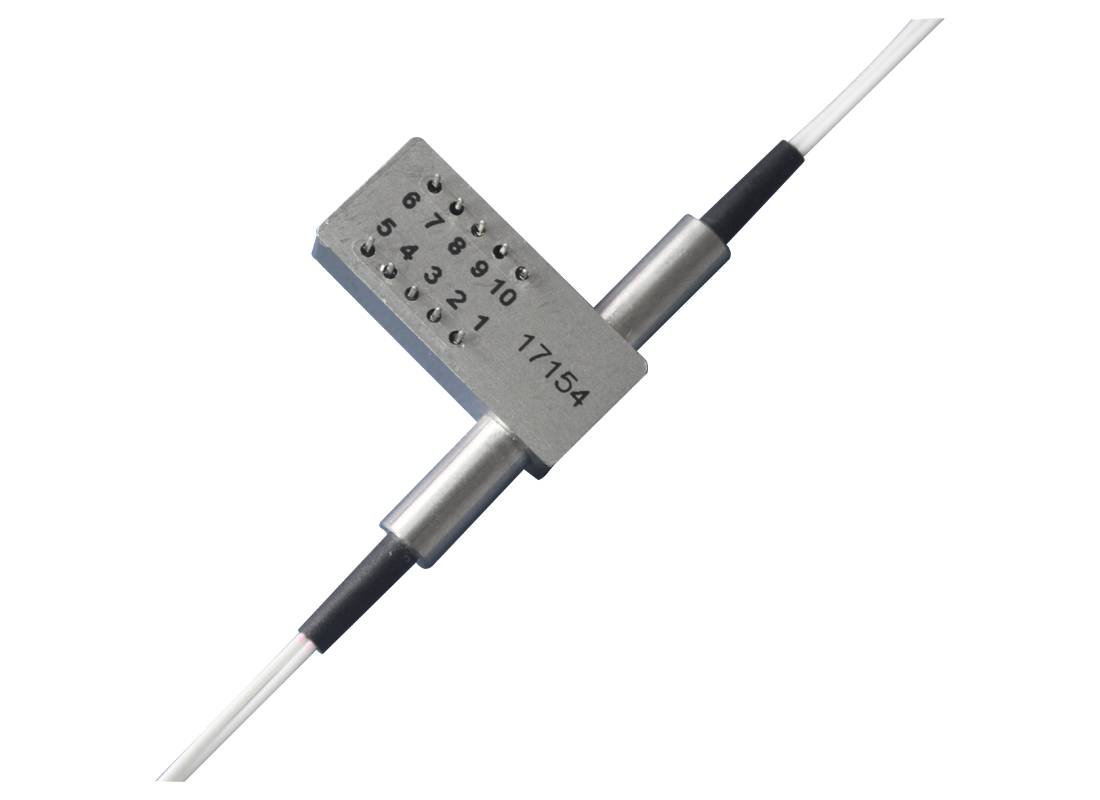

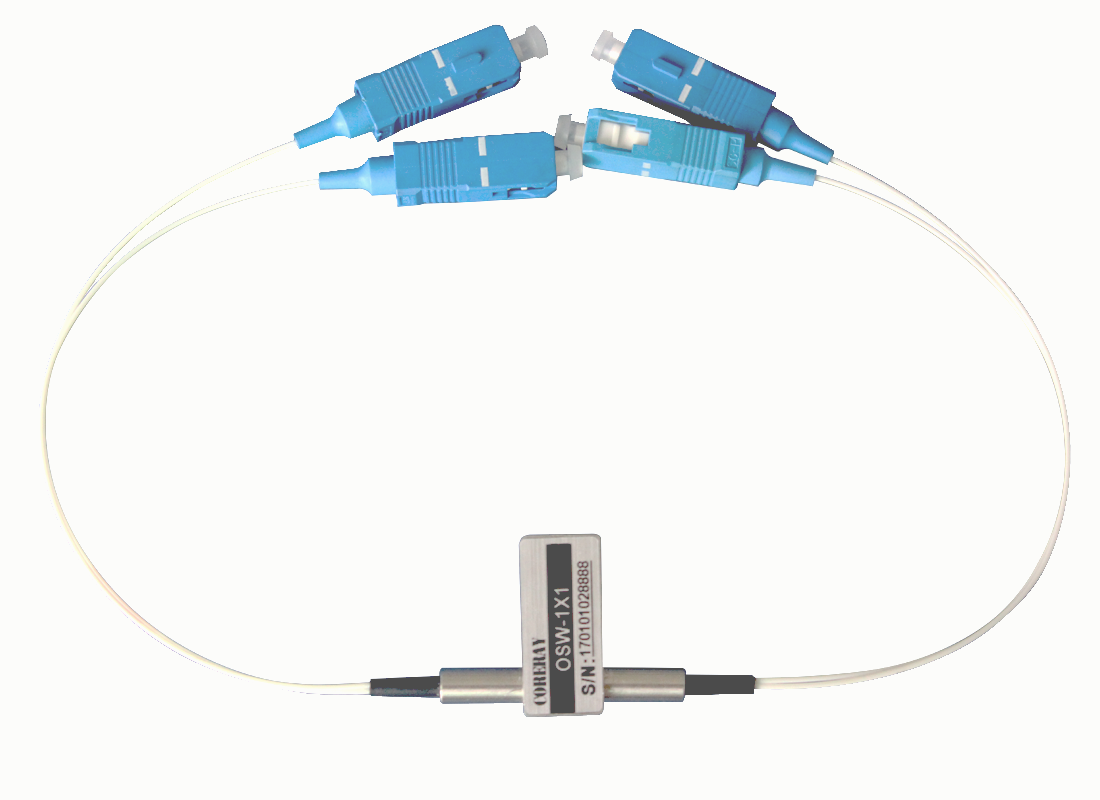

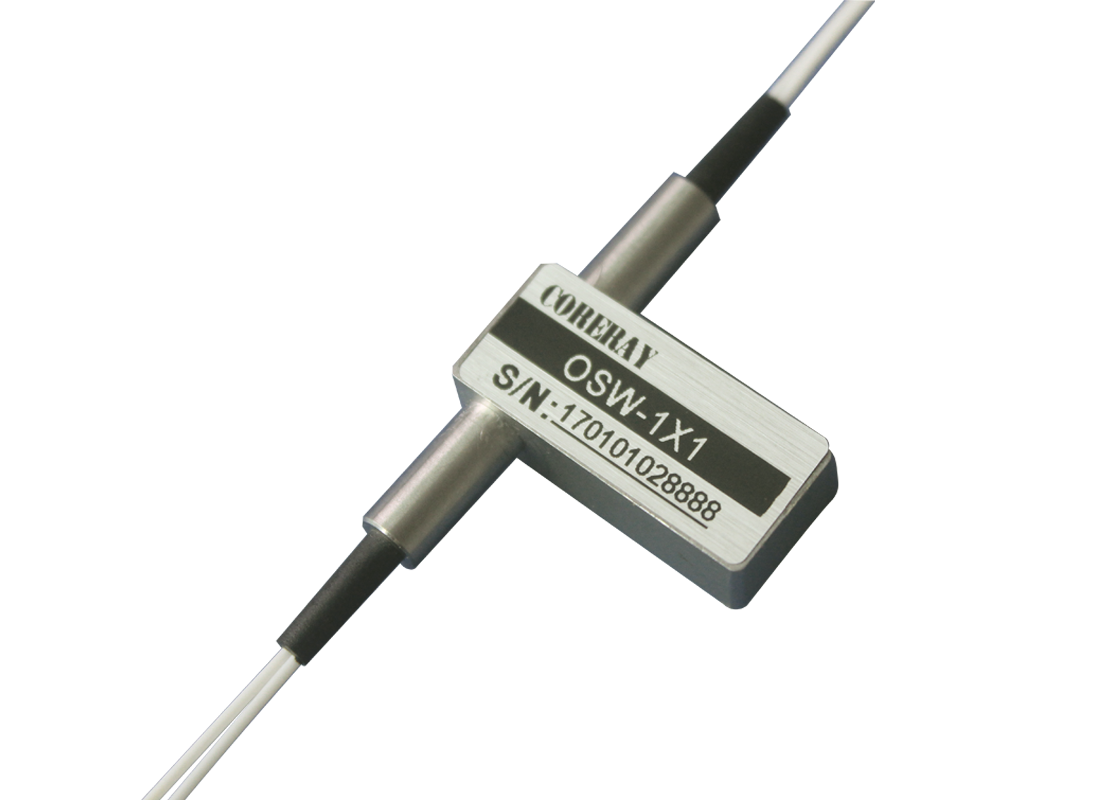

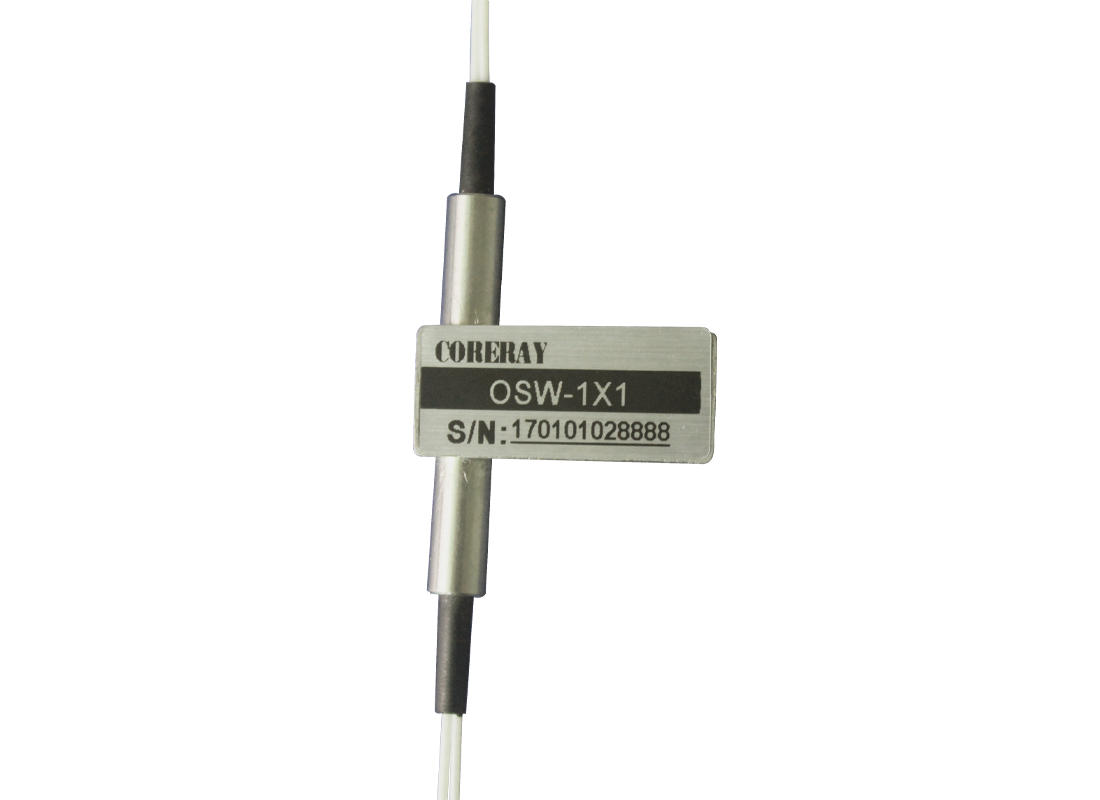

1×1光开关是新一代全光网络的关键器件，性能处于业界领先水平。 插入损耗低，体积小，可靠性高和稳定性好，在光保护系统、光网络测试与监测系统 中具有广泛应用。
规格
参数 | 单位 | OSW-1×1 | |
工作波长 | nm | 650～1310 | 1260～1670 |
测试波长 | nm | 650/780/850/980/1064/1310 | 1310/1490/1550/1625/1650 |
插入损耗 | dB | Typ:0.5 ,Max:0.8 | |
回波损耗 | dB | ≥30 | ≥50 |
串扰 | dB | ≥35 | ≥55 |
偏振相关损耗 | dB | ≤0.05 | |
消光比 | dB | ≥18 | |
波长相关损耗 | dB | ≤0.25 | |
温度相关损耗 | dB | ≤0.25 | |
重复性 | dB | ≤±0.02 | |
电压 | v | 3.0 or 5.0 | |
寿命 | Cycle | ≥107 | |
切换时间 | ms | ≤8 | |
传输功率 | mW | ≤500 | |
工作温度 | ℃ | -20～+70 | |
储存温度 | ℃ | -40～+85 | |
重量 | g | 16 | |
尺寸 | mm | (L)27×(W)12.6×(H)8.5(±0.2) | |

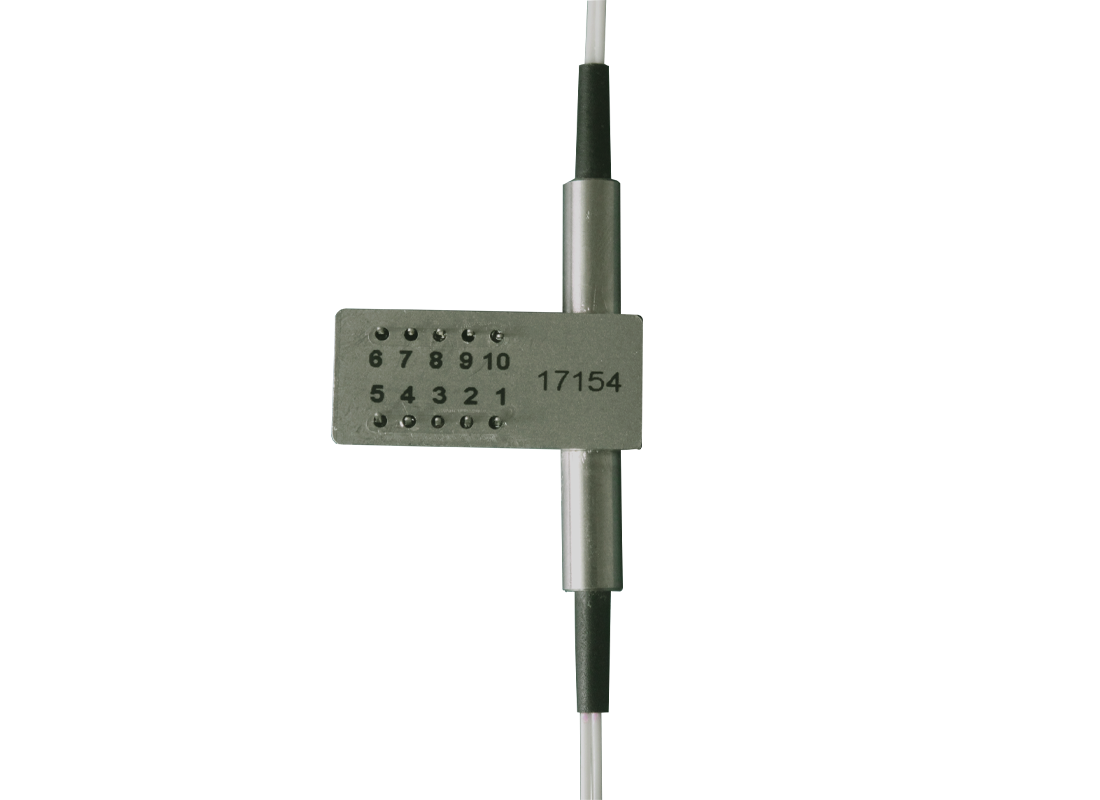

引脚

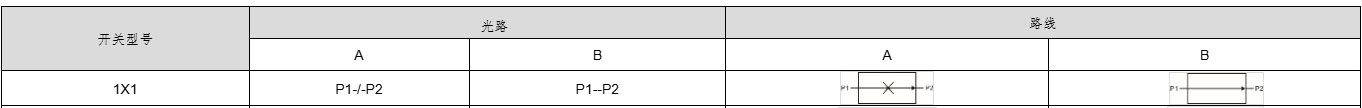

光路 | 驱动管脚 | 监测管脚 | |||||
1 | 5 | 6 | 10 | 3-4 /7-8 | 2-3/8-9 | ||
锁定 | A | N/A | N/A | GND | V+ | OPEN | CLOSE |
B | V+ | GND | N/A | N/A | CLOSE | OPEN | |
非锁定
| A | N/A | N/A | N/A | N/A | OPEN | CLOSE |
B | V+ | N/A | N/A | GND | CLOSE | 1OPEN | |
电气参数
电压 | 电流 | 电阻器 | |
5V 锁定 | 4.5~5.5 | 36~44mA | 125Ω |
5V 非锁定 | 4.5~5.5 | 26~32mA | 175Ω |
3V 锁定 | 2.7~3.3 | 54~66mA | 50Ω |
3V 非锁定 | 2.7~3.3 | 39~47mA | 70Ω |
尺寸
订购信息: OSW －A－B－C－D－E－F－G －H
A | B | C | D | E | F | G | H |
类型 | 模式 | 波长 | 电压 | 控制模型 | 光纤直径 | 光线长度 | 连接器 |
1X1 1X2 2X2B D1X2 D2X2B 2X2 | SM:9/125um M5: 50/125um M6: 62.5/125um | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm | 3: 3V 5: 5V | L: 锁定 N:非锁定 | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA:FC/APC SP: SC/PC SA:SC/APC LP: LC/PC LA:LC/APC |
