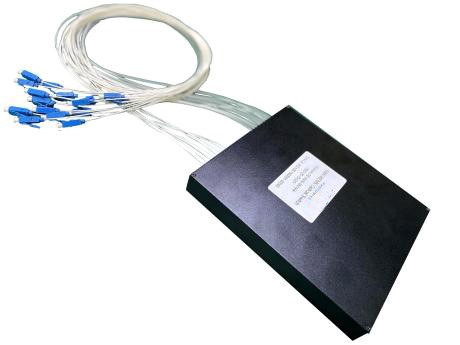

MEMS 4×8 光开关矩阵基于MEMS技术，可实现M路单输入光纤与N路输出光纤之间的通道选择。
特性
n 小尺寸（Compact size）
n 高重复性与稳定性
n 支持TTL与I2C控制接口
n 符合GR-1073和GR-1221标准
应用领域
n 光纤监测
n 数据中心
n 光纤传感
规格：
参数 | 单位 | 值 | ||||||
通道数 | CH | 4×8 | ||||||
工作波长 | nm | 1310±40 or 1550±40 or 1625±30; 850 /1310±40 | ||||||
插入损耗(最大)1 3 4 | dB | (典型值) 1.2 , (最大值) 2.5 | ||||||
回波损耗 | dB | SM≥50;MM≥35 | ||||||
重复性2 | dB | 0.05dB 最大值 | ||||||
串扰 | dB | SM≥50;MM≥35 | ||||||
偏振相关损耗（PDL） | dB | ≤0.15 | ||||||
波长相关损耗(WDL） | dB | ≤0.3@CWL±20nm,23℃ | ||||||
温度相关损耗(TDL) | dB | <0.4dB | ||||||
工作温度 | ℃ | -5~+70 | ||||||
存储温度 | ℃ | -40~+85 | ||||||
切换时间 | ms | ≤10 | ||||||
工作电压 | V | 5 | ||||||
注释:1.插入损耗（IL）在中心波长（CWL）、23℃下测量。 2. 重复性定义为100次循环后的性能。 3. 插入损耗测试值不包含连接器，若包含连接器则增加0.2dB。 4. 若在双CWL±20nm下测试，插入损耗增加0.3dB。 | ||||||||
尺寸说明:
模块类型6 - 电子引脚定义
PHB-2*6P | |||
引脚号 | 功能说明 | ||
1 | - | ||
2 | RS232_TX | 发送 | RS232 |
3 | RS232_RX | 接收 | |
4 | - | ||
5 | GND | 接地 |
Power DC5V/1.5A
|
6 | GND | 接地 | |
7 | VCC | +5V电源 | |
8 | VCC | +5V电源 | |
9 | VCC | +5V电源 | |
光路原理 ：
4x8开关矩阵由4个1×8 MEMS开关（输入端口）和8个1×4 MEMS开关（输出端口）组成。当对输入和输出光开关施加特定电压时，任意输入通道可与任意输出通道连接。光路切换原理如下图所示：
订购信息: 型号：MSW-M×N-A-B-C-D-E-F-G（MSW：MEMS光开关）
ＭＸＮ | A | B | C | D | E | F | G |
端口 | 模式 | 波长 | 光纤参数 | 长度 | 连接器 | 接口 | 控制方式 |
Ｍ：2~256 Ｎ：2~256 | SM:9/125um M5:50/125um M6:62.5/125um M10:105/125um PM:PM Fiber | 85:850nm 13: 1310nm 14: 1490nm 15: 1550nm | 25:250um 90:900um | 05:0.5m 10:1.0m 12:1.2m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC MPO | M1:PCB M2:39*24*13.5 M3:90*55*12 M4:100*100*12 M5:110*141*12 M6:300*250*40 | R2:TTL/RS232 R4:TTL/RS485 I2:TTL/I2C US:USB
|
备注：
以上规格为模块典型性能，具体需求请联系销售团队。
支持定制化配置（如PM光纤、特殊波长等）。
