在现代光通信网络与精密光学系统中，光隔离器作为抑制反向干扰、保障光路安全的核心器件，其技术性能直接决定系统的稳定性与可靠性。本文将系统剖析光隔离器的工作原理、核心技术参数及优化方法，深入探讨偏振相关型与偏振无关型器件的结构差异，全面呈现其在光开关、光纤传感等领域的协同应用，并结合行业发展趋势与企业实践，为光通信从业者提供完整技术参考。

一、光隔离器技术原理与分类体系

光隔离器是基于磁光效应实现非互易光路控制的关键器件，其核心功能是允许光信号正向低损耗传输，同时对反向传输光产生强烈衰减，从而保护激光源、放大器等核心器件免受反射光干扰。根据偏振特性差异，光隔离器可分为偏振相关型和偏振无关型两大技术体系，均依赖法拉第旋转器的磁致旋光效应实现偏振态调控。

偏振相关型光隔离器的工作机制建立在偏振态选择性透过原理上。如图一所示，入射非偏振光经偏振器后转化为线偏振光，通过施加恒定磁场的法拉第旋转器时，偏振方向发生 45° 旋转，与检偏器偏振方向一致而高效传输。反向传输时，反射光的偏振方向经法拉第旋转器再次旋转 45°，与起偏器偏振方向垂直而被阻断，形成隔离效果。钇铁石榴石（YIG）单晶因在 1~2μm 波长范围内的优异磁光性能和低光损耗特性（<0.1dB/cm），成为主流法拉第旋转器材料。

图一：偏振相关型光隔离器光路示意图

偏振无关型光隔离器凭借对任意偏振态的适应性，成为光纤通信系统的主流选择。其典型结构包含四个核心组件：提供恒定磁场的磁环、实现 45° 偏振旋转的法拉第旋转器、两片铌酸锂（LiNbO₃）楔角片（P1 和 P2），以及一对高精度光纤准直器，共同构成在线式光路结构。这种设计通过双折射分离与合成机制，消除了对入射光偏振态的依赖。

正向传输过程中，准直器出射的平行光束经 P1 楔角片后，因双折射效应分离为偏振方向垂直的 o 光和 e 光，两束光形成固定夹角传播。经过法拉第旋转器后，两束光的偏振面同向旋转 45°，由于 P2 楔角片晶轴与 P1 呈 45° 夹角，o 光和 e 光被精确折射汇合，最终由接收端准直器高效耦合进入光纤，典型插入损耗可控制在 0.8dB 以内。反向传输时，光束经 P2 分离后再次通过法拉第旋转器，偏振面继续旋转 45°，导致两束光在 P1 中折射角度显著增大，无法耦合进入输入光纤，实现 > 40dB 的隔离度。

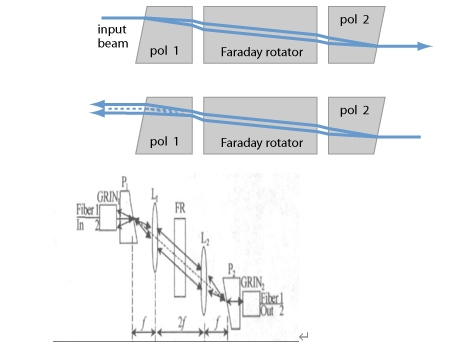

图二：偏振无关型光隔离器核心结构与光路图

二、核心技术参数与性能优化机制

光隔离器的性能由多项精密参数共同定义，这些参数的协同优化是保障器件可靠性的关键。插入损耗（Insertion Loss）表征正向传输效率，由法拉第旋转器的材料吸收（典型值 0.02~0.06dB）和双折射晶体的分光损耗构成。通过离子束溅射增透膜技术降低光学元件表面反射率至 < 0.25%，配合超精密研磨控制楔角片平行度误差 < 30 弧秒，可将插入损耗控制在 0.5dB 以下。

反向隔离度（Isolation）是隔离器最重要的性能指标，反映对反向光的衰减能力。实验数据表明，光学元件表面反射率每降低 0.1%，隔离度可提升 5~8dB；当钒酸钇（YVO₄）楔角从 1° 增至 2° 时，隔离度从 35dB 跃升至 43.8dB 并趋于稳定。晶轴对准精度对隔离度影响尤为显著，两偏振器及旋光器的晶轴夹角误差需控制在 0.3° 以内，否则隔离度将急剧下降至 40dB 以下。温度稳定性通过影响法拉第旋转角（θ=VBL）导致隔离度波动，采用温度补偿磁环设计可将 - 40~85℃范围内的隔离度变化控制在 < 2dB。

回波损耗（Return Loss）衡量器件抗反射能力，直接影响光源稳定性。平面光学元件的天然回波损耗仅约 14dB，无法满足高端系统需求。通过 8° 斜面抛光工艺配合梯度折射率增透膜技术，可使回波损耗突破 65dB，有效抑制反射光对激光源的干扰。偏振相关损耗（PDL）需控制在 0.2dB 以下，通过对称化晶体切割与应力补偿设计，可降低偏振态变化对插入损耗的影响。

偏振模色散（PMD）在高速通信系统中至关重要，由 o 光与 e 光的传播速度差异产生。在 100Gbps 以上系统中，PMD 需控制在 0.1ps 以内。通过优化双折射晶体长度与楔角精度，可将两束偏振光的光程差 ΔL 控制在 50nm 以下，确保高速信号传输质量。这些参数的协同优化构成了光隔离器性能的技术保障体系。

三、偏振无关型隔离器的结构创新与工艺突破

偏振无关型隔离器的结构创新聚焦于提升性能稳定性与制造一致性。磁环设计采用高磁导率材料，确保法拉第旋转器处于均匀磁场环境，磁场强度偏差控制在 ±2% 以内，保证 45° 旋转角度精度。法拉第旋转器采用磁光性能优异的 Tb₃Fe₅O₁₂单晶薄膜，通过分子束外延技术生长，厚度公差控制在 ±0.5μm，确保旋转角度误差 < 0.5°。

铌酸锂楔角片的加工工艺直接影响隔离性能，采用超精密金刚石刀具切削，楔角精度控制在 ±0.05°，表面粗糙度 Ra<1nm。两片楔角片的晶轴对准通过高精度对准平台实现，夹角误差 < 0.1°，确保 o 光和 e 光的精确分离与合成。光纤准直器采用自聚焦透镜（GRIN Lens）设计，焦距偏差 < 1μm，配合精密套管定位，实现光束准直精度 < 0.5mrad。

先进封装工艺是性能保障的最后环节，采用金属化封装实现电磁屏蔽，隔离外部磁场干扰 > 80dB。温度补偿结构通过双金属片设计，抵消温度变化引起的磁光性能波动。整个器件通过氦质谱检漏确保气密性，泄漏率 < 1×10⁻⁹Pa・m³/s，满足长期可靠性要求。这些工艺创新使偏振无关型隔离器的批量生产良率提升至 95% 以上，性能一致性偏差 < 0.3dB。

四、与光开关的协同应用及系统集成方案

光隔离器与光开关的协同应用构成了光路控制的核心功能模块，在光通信网络中实现灵活路由与干扰防护的双重功能。在骨干网光交叉连接（OXC）系统中，每个光开关端口串联光隔离器，可有效抑制端口间的串扰，将系统信噪比提升 10dB 以上。实验数据表明，集成隔离器的 1×4光开关模块，端口间串扰可控制在 - 55dB 以下，较传统方案提升 20dB。

在相干光通信系统中，保偏光开关与高隔离度隔离器的集成至关重要。采用保偏设计的协同模块，消光比 > 28dB，隔离度 > 45dB，确保偏振态保真度 > 99.9%。广西科毅光通信科技有限公司开发的 PM-OSI 系列集成模块，采用专利陶瓷套管定位技术，实现保偏光纤与隔离器的精准对准，偏振轴对准误差 < 0.5°，满足相干检测系统的严苛要求。

光纤传感网络中，光隔离器与光开关的组合实现多通道传感信号的选择性采集。隔离器的高回波损耗特性（>60dB）避免反射光干扰传感信号，提升测量精度；光开关则实现 16 路以上传感通道的快速切换，切换时间 < 10ms。在桥梁健康监测系统中，这种集成方案使应变测量精度达 0.1με，温度测量误差 < 0.1℃。

量子通信领域对隔离器性能提出极致要求，反向隔离度需 > 50dB 以避免量子态退相干。集成模块采用超低损耗设计，插入损耗 <0.5dB，配合光开关的低串扰特性（< -70dB），确保量子密钥分发速率提升 30%。广西科毅开发的量子级光隔离器 - 开关集成模块，已成功应用于省级量子通信干线网，运行稳定性> 99.99%。

五、行业技术趋势与企业产品布局

全球光隔离器市场呈现稳步增长态势，2025 年市场规模预计达 10.8 亿美元，年复合增长率 12.3%。技术发展呈现三大趋势：小型化方面，采用光子晶体结构的法拉第旋转器使器件体积缩小至传统的 1/3；宽波段化通过掺杂稀土元素拓展工作波长至 1260~1650nm 全波段，隔离度均保持 > 40dB；智能化集成内置温度传感器与驱动电路，实现性能参数实时监测与补偿。

国际领先企业已推出新一代产品，美国 Lumentum 的微型隔离器尺寸仅 3.5mm×3.5mm，隔离度 > 45dB；日本住友电工的宽波段隔离器在 S+C+L 波段插入损耗 <0.6dB；德国 II-VI 的保偏隔离器消光比> 30dB，满足高端传感需求。这些产品在数据中心互联、5G 前传网络等领域占据主导地位。

广西科毅光通信科技有限公司构建了完整的光隔离器产品线，涵盖三大系列：

1.      PI-ISO 系列偏振无关隔离器：工作波长 1310/1550nm，插入损耗 <0.8dB，隔离度> 40dB，回波损耗 > 55dB，适用于光纤放大器与光模块；

2.      PS-ISO 系列偏振相关隔离器：消光比 > 30dB，隔离度 > 45dB，适用于保偏光纤系统；

3.      HIFI-ISO 系列高隔离度隔离器：隔离度 > 50dB，回波损耗 > 60dB，满足量子通信与精密传感需求。

公司建立了先进的测试验证平台，配备 Agilent N7744A 光偏振分析仪、Anritsu MS9740A 光谱仪等高端设备，可完成全参数测试。通过与高校合作开发的智能校准算法，产品温度稳定性提升 20%，批次一致性偏差 < 0.2dB。依托完善的供应链体系，可提供定制化开发服务，满足特殊波长、封装形式的需求。

六、应用场景拓展与技术发展前景

光隔离器的应用领域正从传统通信向多元领域拓展。在光纤激光器系统中，高隔离度隔离器（>45dB）有效阻断反向 ASE 光，使激光输出功率稳定性提升至 ±0.5%，使用寿命延长 3 倍以上。在医疗激光设备中，紧凑型隔离器减少光路反射，提高治疗精度与安全性。

工业传感领域，光隔离器配合分布式光纤传感器，实现高温、高压环境下的精准测量。在油气管道监测中，隔离器的高回波损耗特性避免多点反射干扰，使泄漏检测距离延长至 50km 以上。在智能电网中，集成隔离器的光纤电流传感器测量精度达 0.2 级，满足继电保护需求。

未来技术突破将聚焦三个方向：拓扑绝缘体磁光材料有望将法拉第旋转器损耗降至 0.01dB 以下；片上集成技术实现隔离器与光开关、调制器的单片集成，体积缩小至 mm 级；量子兼容设计通过低磁噪声材料与低温制冷技术，满足量子态传输的严苛要求，隔离度突破 60dB。

6G 通信网络的发展将推动太赫兹波段隔离器的研发，新型磁光材料在 0.3~3THz 波段的应用成为研究热点。太空光通信领域，耐辐射隔离器（总剂量 > 100kRad）将保障星际链路的稳定传输。这些前沿探索将持续拓展光隔离器的技术边界。

光隔离器作为光通信与传感系统的 "防护屏障"，其技术发展直接关系到系统性能的提升。广西科毅光通信科技有限公司将持续投入研发，以 "精密控制每一缕光信号" 为理念，提供更高性能、更可靠的光隔离器产品。更多技术详情与产品手册可访问公司官网www.coreray.cn获取，技术团队将提供专业的选型咨询与定制化解决方案，助力客户构建高性能光网络系统。
