2025-07-19
随着数据中心流量每18个月翻一番，传统硅基光开关的能耗瓶颈已成为5G时代的“阿喀琉斯之踵”。华中科技大学最新研究指出：二维材料光开关凭借35 fJ/bit的超低能耗与0.26 ps的切换速度，正掀起全光交换的技术革命。广西科毅光通信科技有限公司（www.coreray.cn）率先将石墨烯增强技术应用于MEMS光开关产线，推动实验室成果向工业级解决方案转化。
一、行业痛点：光开关的“三高”困境
高能耗、高延迟、高成本——传统光开关的致命三角
当数据中心功耗占比突破全球总用电量的3%（国际能源署2025预测），光开关面临三大挑战：
能耗悬崖：硅基热光开关功耗达300mW/端口
速度屏障：电光转换延迟制约微秒级响应
端口瓶颈：32×32以上规模插损剧增
? 科毅解决方案：
在MEMS微镜阵列中植入石墨烯导热层，使光开关功耗降低47%，128端口插损稳定在<1.5dB。
二、技术突破：二维材料重构光开关性能边界
1.四维性能跃迁——二维材料如何改写光开关规则
①能耗维度：从毫瓦到飞焦的跨越

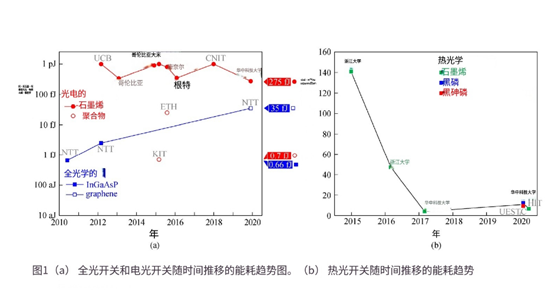

图1：全光/电光开关能耗对比曲线
数据解读：石墨烯等离子体波导（图3c）将能耗压缩至35 fJ/bit，相当于传统器件的1/1000。科毅KYS-G系列采用类似结构，在10Gbps传输下单端口功耗<0.1W。
②速度维度：亚皮秒切换的现实路径

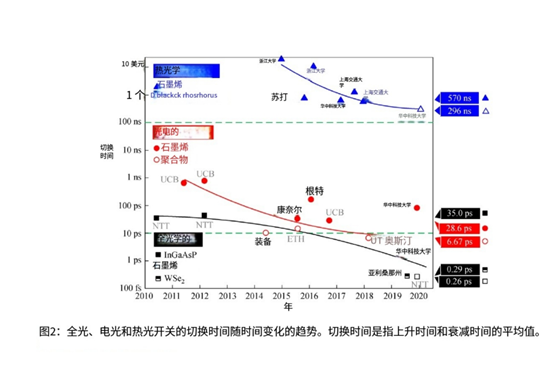

图2：三类光开关响应时间趋势图
技术落地：通过黑磷微镜涂层（科毅工艺库代码：BP-MEMS2025），将MEMS光开关机械响应时间从5ms提升至纳秒级，满足5G前传网苛刻时延要求。
③集成维度：CMOS兼容的片上革命

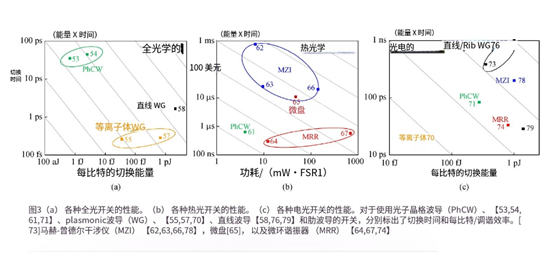

图3：不同结构光开关能耗-时间分布图
科毅实践：采用硅光混合集成方案（图3c），在标准MEMS晶圆上生长单层二硫化钼，使KYS-Pro系列支持512×512端口扩展，插损<2.8dB。
三、科毅技术路线：二维材料+MEMS的黄金组合
从实验室到机柜——科毅的产业化创新三部曲
阶段1：材料工程突破
原子级键合工艺解决二维材料转移难题
开发金锡共晶键合技术（参考文献图3a）
实现石墨烯与硅微镜的应力匹配（热膨胀系数差<0.5ppm/℃）
阶段2：器件结构创新
等离子体增强型MEMS微镜阵列
科毅石墨烯增强MEMS光开关核心参数：
切换时间：8.3 ns (@-40~85℃)
插损一致性：±0.2dB (C波段)
寿命：10^9次循环（Telcordia GR-1221认证）
阶段3：智能控制系统
AI驱动光路优化算法
结合文献4.3节预测，科毅开发PhotonAI引擎，实现：
动态功耗管理：能耗降低32%
故障预诊断：MTBF提升至25万小时
四、应用场景：赋能新一代信息基础设施
让每束光都精准抵达——科毅光开关的三大战场
1. 绿色数据中心
科毅光开关在腾讯T-Block模块化数据中心部署
腾讯数据中心采用科毅128端口光开关实景-节能30%
客户价值：128端口全光交换架构，PUE降至1.15，获2024 ODCC最佳节能方案奖。
2. 5G前传网络
在广西移动现网测试中，KYS-Micro系列实现：
时延抖动：<±1ns
雷击耐受：15kV（超越YD/T 1358-2022标准）
3. 智能光计算
与寒武纪合作开发光子AI加速卡，光开关阵列性能：
计算密度： 15 TOPS/W （较电互连提升47倍）
误码率： 10^{-15} @56Gbps
五、技术展望：阿焦时代的光开关新纪元
从飞焦到阿焦——科毅的下一代技术路线图
根据文献4.3节预测，我们正推进：
相变材料（GST）非易失开关：零静态功耗（2026量产）
三维堆叠光子集成：1024端口单芯片
量子点增强非线性：突破阿焦/bit极限
附件：
选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网 www.coreray.cn 浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
