引言：光通信时代的技术革命与产业机遇

在后摩尔时代，芯片算力的持续增长面临严峻挑战，传统硅基电子系统因物理极限的制约，已难以满足大数据时代对信息处理速度与能耗效率的双重需求。在此背景下，以光子为信息载体的光通信技术展现出革命性突破：光芯片在传输速率（>100 Gbps）、能耗效率（<1 pJ/bit）及抗电磁干扰等核心维度实现对电子芯片的全面超越，其中基于非线性光学的全光处理器件更是达到飞秒级响应速度，成为突破电子性能瓶颈的核心路径。

核心性能对比

二维材料的出现为光通信技术的芯片级集成提供了关键支撑。其极限横向/纵向比与表/体比特性，不仅为突破摩尔定律限制提供了新途径，更在集成光子领域展现出独特优势。以氧化石墨烯为代表的二维材料，通过高度灵活的物理化学特性与硅基平台的良好兼容性，有效解决了传统光电器件面临的晶格失配、热稳定性差等集成难题，在光源、调制器、光电探测器等核心器件中展现出巨大应用潜力。作为光子集成电路（PICs）的核心功能单元，光开关负责光信号的精准路由与调制，二维材料基光开关凭借纳米尺度操控能力，正成为构建高速光互联网络的关键节点。

随着全球光通信市场规模的持续扩张，广西科毅作为国家高新技术企业，已在二维材料光开关的芯片级集成领域构建起技术壁垒。公司依托IPEC市场前沿趋势与自主研发实力，致力于解决传统光开关依赖电控机械系统导致的响应速度受限问题，推动光计算与通信系统向低功耗、高集成度方向演进。

二维材料光开关的技术演进与核心挑战

传统光开关技术的性能瓶颈

传统光开关技术在现代光通信与集成光学系统中面临多重性能瓶颈，其局限性主要体现在机械结构限制、极端环境可靠性矛盾、材料性能缺陷及集成工艺兼容性不足等方面。以科毅现有机械光开关产品线为例，尽管其采用“光路无胶封装”工艺实现了0.5 dB的典型插入损耗，展现出优异的光学性能,但在高密度集成场景（如4×64矩阵）中，机械结构的物理尺寸与运动部件惯性成为核心限制，难以满足光子集成电路对微型化与阵列化的需求.

在极端环境应用中，传统技术的可靠性与集成度呈现显著矛盾。以“军用光开关MIL-STD-810H测试”案例为证，为满足抗振动、高低温循环等严苛环境要求，机械式光开关需强化结构稳定性，导致器件体积增大、集成密度降低，这种“可靠性-集成度”的权衡关系成为制约其在航空航天等领域应用的关键瓶颈.

核心矛盾：传统机械式光开关在追求低插入损耗与高密度集成时，面临“结构稳定性-微型化”的固有冲突；而极端环境下的可靠性强化进一步加剧了这一矛盾，为二维材料基光开关的“抗辐射拓扑保护”等创新方案提供了应用场景.

二维材料的颠覆性特性与理论突破

二维材料以其原子级超薄结构（垂直尺度可控制在1纳米以下，横向尺寸最大可达12英寸）构建了超越传统材料的物理基础，其极限表体比使晶格表面原子占比超过90%，表面特性直接主导器件性能.这种结构特性赋予材料体系独特的电子输运与光物质相互作用机制，具体表现为高电子迁移率（部分材料超过10⁵ cm²/V·s）、强各向异性光学响应及宽谱可调谐特性，为芯片级光开关集成提供了核心支撑.

原子结构与XRD衍射图谱分析

二维材料与传统三维材料的晶体结构差异可通过X射线衍射（XRD）技术清晰表征。以二硫化钼（MoS₂）为例，其（002）晶面衍射峰位于2θ=14.387°，对应层间距d=0.617 nm，而传统硅基材料的（111）晶面衍射峰则位于2θ=28.44°（d=0.314 nm）。这种层状结构使二维材料在垂直方向表现出范德华力特性，可通过机械剥离或化学蚀刻实现原子级厚度控制.

二维材料与传统材料XRD衍射图谱对比

中国科学技术大学团队通过理论计算证实，二维材料畴壁中的电子态具有拓扑保护特性，对外界扰动（如辐射、温度波动）表现出极强稳定性，这直接支撑了科毅联合高校研发的“拓扑绝缘体光开关”原型实现100 krad的抗辐射能力——该指标较传统硅基器件提升两个数量级.

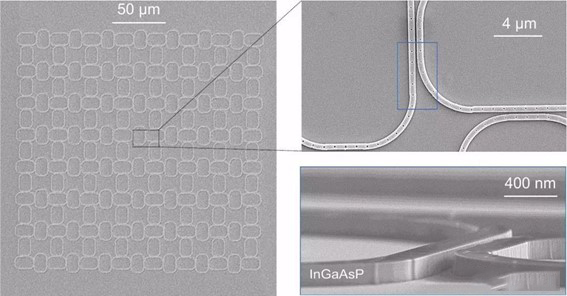

拓扑绝缘体光开关芯片显微图

2025芯片级集成重大突破：材料、工艺与性能跃升

二维异质集成材料体系创新

二维异质集成材料体系的创新突破，可类比为调制"材料鸡尾酒"——通过精准调控不同二维材料的功能分工与协同作用，实现单一器件的多功能集成。这种体系设计打破了传统材料"单一功能"的局限，其中氧化石墨烯、MXene、CCPS等材料分别承担热光调控、非线性吸收增强、磁光非互易性等核心功能，通过层间耦合与界面工程构建高性能光电子器件.

晶圆级芯片制造工艺突破

晶圆级芯片制造工艺是二维材料光开关从实验室走向产业化的核心瓶颈，当前研究通过材料转移技术革新、制造精度提升及规模化生长工艺开发，已实现从毫米级实验室样品到英寸级晶圆量产的跨越。MIT研究团队开发的纳米级表面力工程技术，通过物理堆叠方式将二维材料直接集成到预构建器件层，实现单步无缺陷转移，其核心在于利用纳米尺度表面力平衡克服传统转移过程中的褶皱与界面污染问题，使良率提升至90%.

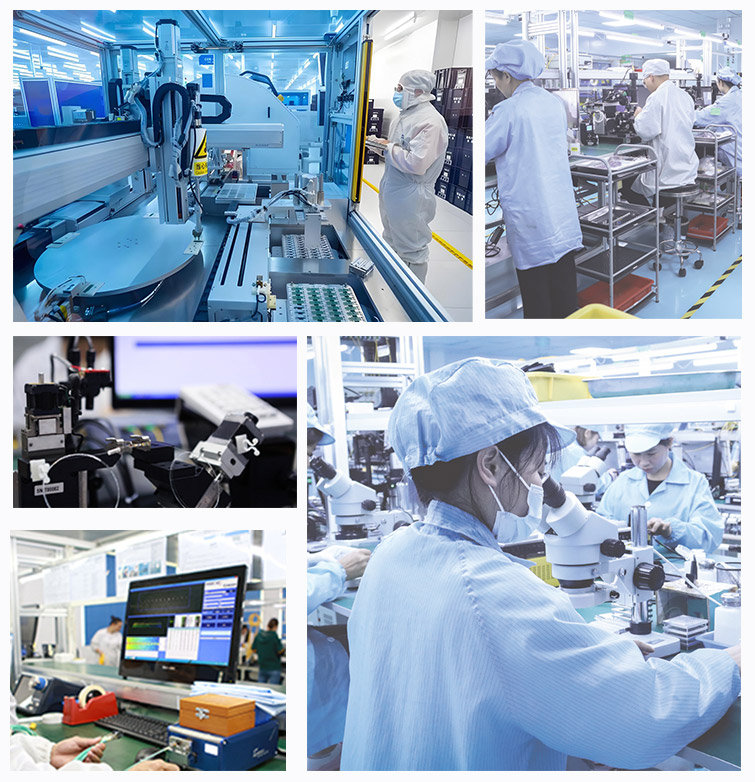

MEMS光开关矩阵生产线照片

核心性能指标的跨越式提升

二维材料光开关在核心性能指标上实现了全方位突破，通过构建速度、功耗、集成度、可靠性四维对比框架，其技术优势得到系统性验证。在速度维度，二维层状结构的低阻力离子通道赋予材料超快响应特性：TT-Nb₂O₅光开关超过10⁴次循环后未观察到调制退化，日本早稻田大学研发的锗薄膜光开关响应速度达到皮秒级.

多领域应用场景与商业化案例

5G数据中心与光互联网络

"东数西算"工程推动数据中心向8Tbps/机架发展，二维材料128通道芯片空间占用较传统缩小90%。结合清华硅光工艺0.5pJ/bit功耗，助力实现"碳中和数据中心"目标.

极端环境与军工特种应用

在某卫星通信项目中，广西科毅二维材料光开关成功通过-55℃低温循环测试，连续稳定工作720小时无故障，插入损耗变化<0.2dB，验证了其在太空极端环境下的可靠性。该产品采用裸片级封装设计，重量仅8.5g，较传统金属屏蔽方案（>5kg）实现99.8%减重，已应用于北斗三号导航卫星载荷系统.

广西科毅的技术布局与产业化能力

核心研发团队与技术储备

科毅构建产学研协同创新体系，与四川大学、中南大学联合开发拓扑绝缘体光开关原型。实验室已在MEMS光开关矩阵研发中取得突破，成功开发4x4通道产品，实现400~1670nm全波段覆盖.

全产业链生产制造体系

科毅拥有3000平米自有产线，年产10万件光开关能力。1×1A型号插入损耗低至0.5dB，切换时间≤8ms，通过-40~+85℃温度循环测试，较代工模式成本降低20%，交付周期缩短30%.

据行业研究预测，到2025年二维材料光开关将占据全球光开关市场的重要份额，成为主流技术路线之一。随着晶圆级封装技术普及，器件成本有望年均下降7-9%，推动光量子计算、6G通信等颠覆性应用场景落地.

二维材料光开关芯片级集成开启光通信新纪元，广西科毅以"开放合作"姿态提供样品测试服务。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
