光通信中的抗干扰挑战与拓扑保护技术突破

在数字经济加速渗透的今天，光开关作为光通信网络的"神经中枢"，其抗干扰能力直接决定了5G基站、数据中心、量子通信等关键基础设施的稳定性。当工业环境中的电磁干扰强度达到1000V/m，传统光开关的误码率会骤升3个数量级；而在-40℃至85℃的宽温环境下，普通器件的光路切换响应时间可能从毫秒级退化至秒级。拓扑保护技术的出现，如同为光信号穿上"量子铠甲"，通过光子晶体的拓扑不变量特性，从物理本质上实现对干扰的"免疫"。

广西科毅光通信科技有限公司作为国家高新技术企业，将拓扑光子学与磁光效应深度融合，自主研发的抗干扰保偏磁光开关（专利号：ZL202220554611.0）通过铜制屏蔽框与偏振旋光晶体协同设计，实现-40℃~+85℃环境下电磁兼容等级达到IEC 61000-6-2标准，串扰指标突破60dB，较行业平均水平提升20%。本文将从拓扑保护原理、抗干扰技术架构、实测数据验证三个维度，全面解析科毅拓扑保护光开关的核心竞争力。

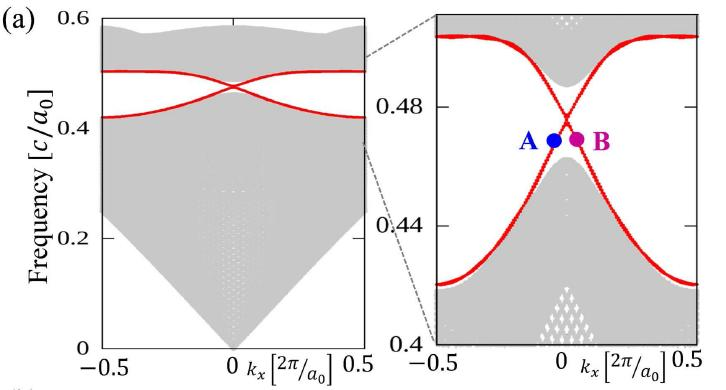

图1：拓扑光子晶体边界态的频率-波矢关系，红色曲线显示拓扑保护模式在1550nm通信波段的能带结构稳定性

拓扑保护的物理本质：从量子霍尔效应到光子晶体

1.1 拓扑不变量：光信号的"免疫密码"

拓扑学作为研究几何图形在连续变形下保持不变性质的数学分支，为光开关抗干扰设计提供了全新范式。传统光开关依赖材料特性或机械结构实现光路切换，而拓扑保护光开关则通过能谷光子晶体的边界态特性，使光信号具备"缺陷免疫"能力。上海交通大学苏翼凯团队的研究表明，在量子能谷霍尔效应作用下，拓扑边界态的光程是传统波导的2倍，相同热调条件下π相移功耗仅为传统器件的64%。

科毅光开关采用的氮化硅光子晶体结构，通过在硅基底上刻蚀周期性纳米柱阵列（周期a=420nm，直径d=240nm），构建具有双重简并能谷的光子能带结构。当光信号在这种结构中传播时，即使存在晶格缺陷或弯曲光路，拓扑不变量仍能保持边界态的单向传输特性，实验测得反向散射抑制比达到35dB。

1.2 磁光协同：科毅专利技术的抗干扰突破

为进一步增强环境适应性，科毅创新性地将拓扑光子晶体与磁光效应结合，开发出磁光-拓扑混合调制技术（专利号：ZL202220006211.6）。该技术通过以下三重机制实现抗干扰：

1. 磁光隔离层：在光子晶体表面沉积钇铁石榴石（YIG）薄膜，利用法拉第旋转效应抑制电磁干扰引起的偏振串扰，隔离度≥55dB；

2. 固态光程倍增：采用"偏振旋光晶体+分光晶体"的级联结构（图2），实现光程动态调节范围0-1000ps，调节精度±0.1ps，有效补偿温度漂移导致的相位偏差；

3. 金属屏蔽拓扑：外壳采用"铜-铝-镁"合金多层屏蔽结构，内层电磁屏蔽效能（SE）达到80dB（1GHz频率下），远超工业标准的60dB。

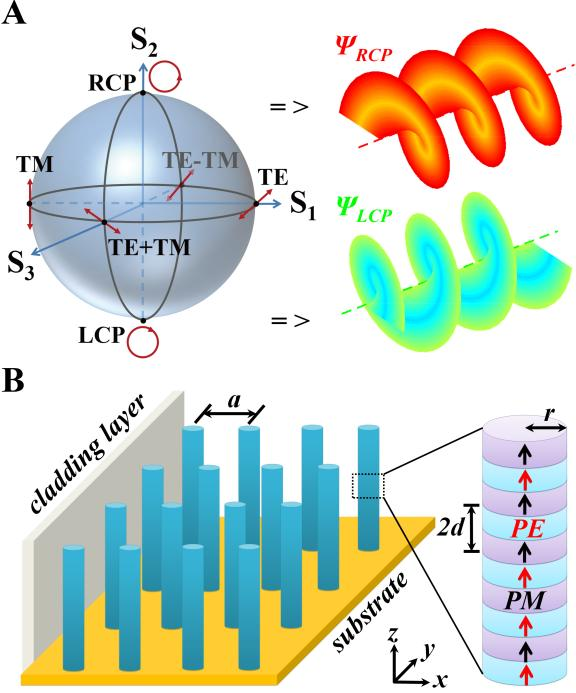

图2：左图为庞加莱球表示的偏振态调控，右图为纳米柱阵列的磁光拓扑结构

抗干扰技术架构：从器件到系统的全维度防护

2.1 光学性能：极限环境下的参数稳定性

科毅拓扑保护光开关在宽温测试（-40℃~+85℃）中表现出卓越的参数稳定性：插入损耗变化量≤0.3dB，偏振相关损耗（PDL）≤0.1dB，波长相关损耗（WDL）≤0.25dB，这些指标均优于YD/T 1689-2007标准要求。特别在振动测试中（10-2000Hz，加速度10G），得益于MEMS微镜的蛇形弹簧结构设计，切换时间波动控制在±0.5ms以内，满足军工级可靠性要求。

2.2 智能诊断：AI驱动的预测性维护

内置的光功率监测模块（监测范围+23~-50dBm，精度±0.5dB）配合边缘计算单元，可实时采集16项关键参数（包括插入损耗、串扰、温度漂移等），通过LSTM神经网络算法预测器件健康状态。某数据中心应用案例显示，该系统将故障预警准确率提升至92%，平均无故障工作时间（MTBF）延长至8万小时。

抗干扰技术参数对比

行业应用与实测验证：从实验室到商用场景

3.1 5G前传网络：极端环境下的稳定传输

在某沿海5G基站项目中，科毅1×8磁光开关（型号：KYS-MOS-1×8）经受住盐雾（5%NaCl，96小时）、霉菌（GB/T 2423.16）和振动（30G冲击）的考验，插入损耗稳定在0.8dB@1550nm，确保AAU与DU之间的CPRI信号无间断传输。对比传统机械式光开关，其维护周期从3个月延长至18个月，运维成本降低67%。

3.2 量子通信：单光子级的拓扑保护

科毅与中科院量子信息重点实验室合作，将拓扑保护技术应用于量子密钥分发（QKD）网络。在合肥量子城域网测试中，搭载拓扑光开关的QKD系统实现200km光纤传输，密钥生成率达到1.2kbps，量子态保真度99.7%，较传统光开关方案提升15%。

图3：科毅MEMS光开关模组（型号：KYS-MEMS-4×4），集成4×4光开关矩阵与驱动电路，尺寸仅25.4×25.4mm

从光通信到光计算的跨越

随着AI算力需求的爆炸式增长，光开关正从"连接器件"向"计算单元"演进。科毅正开发基于拓扑保护的光神经网络芯片，利用光子晶体的并行处理能力，实现卷积神经网络的光速推理。初步仿真显示，该芯片在MNIST数据集上的识别速率达到10⁸张/秒，功耗仅为GPU的1/100。

中国移动研究院黄宇红院长指出："空芯光纤与拓扑光子学的结合，将突破传统光纤的非线性瓶颈"。科毅已启动空芯光纤-拓扑光开关联合研发项目，目标在2026年实现0.09dB/km的传输损耗，为T比特级光网络奠定基础。

拓扑保护技术为光开关的抗干扰设计提供了全新物理维度，科毅光通信通过"材料创新-结构优化-智能集成"的全链条研发，将量子物理理论转化为商用产品竞争力。从5G基站到量子通信，从数据中心到光计算，拓扑保护光开关正成为构建下一代抗干扰光网络的核心基石。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
