n 产品描述
1×8 磁光开关通过将输入光信号重定向到选定的输出光纤来连接光通道。这是利用专利的非机械结构实现的，并通过电控信号激活。锁存式操作可在驱动信号移除后保持选定的光路。全固态 1×8 磁光开关具有低插入损耗、高消光比、高通道隔离度以及极高的可靠性和重复性。它旨在满足最苛刻的切换要求，包括持续无故障运行、长寿命、在冲击/振动环境和大温度变化下运行以及快速响应时间。
该开关还具有内置环行器 (Circulator) 和隔离器 (Isolator) 功能。本系列开关可提供电子驱动器。
n 应用领域
l 光信号路由
l 网络保护
l 突发交换
l 可配置分插复用
l 信号监控
l 仪器仪表
n 特点
l 高速
l 非机械式
l 高可靠性
l 故障安全锁定
l 低插入损耗
l 坚固耐用
l 紧凑
l 高性价比
l 直接低电压驱动
n 性能规格
参数 | 最小值 | 典型值 | 最大值 | 单位 |
工作波长[1] | 1520 | 1550 | 1580 | nm |
1295 | 1310 | 1325 | nm | |
插入损耗[2] | 1.2 | 2.2 | dB | |
串扰[2] (双向系列) | 35 | 45 | dB | |
串扰[2] (单向系列) | 40 | 50 | dB | |
回波损耗[2] | 50 | 55 | dB | |
PDL (保偏系列开关除外) | 0.15 | 0.35 | dB | |
消光比 (仅保偏系列开关) | 18 | 25 | dB | |
偏振模色散 (仅单模系列) | 0.2 | ps | ||
光开关速度 (上升, 下降) | 5 | 10 | μs | |
重复频率 | 200 | Hz | ||
耐久性 | 1015 | 次循环 | ||
光功率处理能力 | 200 | 300 | mW | |
工作温度[4] | -5 | 70[4] | °C | |
存储温度 | -40 | 85 | °C | |
光纤类型 | SMF-28, Panda PM 或等效 | |||
重量 | 59 | g |
[1] 工作波长有两个范围。
[2] 插入损耗和回波损耗有特定注释。
[3] 串扰和工作温度有特定注释。
[4, 5] 光功率处理能力有两个特定注释。

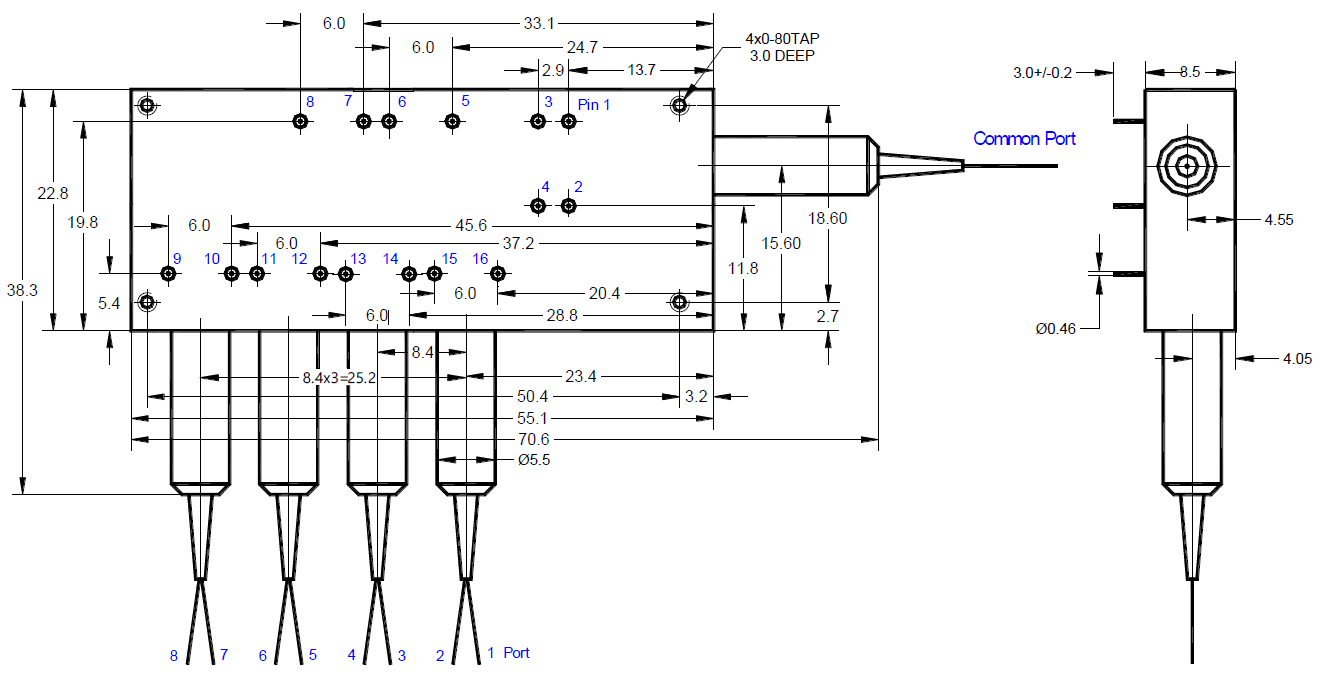

n 机械尺寸 (单位: mm)
n 电气驱动信息
每个切换点通过施加电压脉冲来驱动。施加一种极性的脉冲，一条光路将被连接并锁定在该位置。施加相反极性的脉冲，在脉冲移除后，另一条光路将被连接并锁定在该位置。
参数 | 最小值 | 典型值 | 最大值 | 单位 |
电阻 (每组引脚) | 15 | 18 | 22 | Ω |
开关电压 | 2.25 | 2.5 | 2.75[1] | V |
脉冲持续时间 | 0.2 | 0.3 | 0.5 | ms |
注释 :
[1]. 超过此值将损坏设备。
1) 可提供带 USB 或 RS232 接口、Windows™ GUI 或 TTL 接口的驱动套件。
2) 可根据客户要求提供驱动对照表，供客户设计/构建自己的驱动电路。
n 订货信息： SSW-A-B-C-D-E-F-H
B | C | D | E | F | G | ||
类型 | 波长 | 开关类型 | 封装 | 光纤类型 | 光纤长度 | 连接器 | |
18=1x8 81=8x1 17=1x7 71=7x1 16=1x6 61=6x1 15=1x5 51=5x1 00=特殊 | 3=1310 5=1550 0=特殊 | 2=双级 | 2=标准 A=-40~+85°C B=-40~+70°C C=-20~+85°C D=-20~+70°C 0=特殊 | 1=SMF-28 B=PM 1550 0=特殊 | 3=900µm松套管 1=裸纤 0=特殊 | 1=0.25m 2=0.5m 3=1.0m 0=特殊 | 1=无 2=FC/PC 3=FC/APC 4=SC/PC 5=SC/APC 6=ST/PC 7=LC/PC 8=双工 LC/PC A=LC/APC U=LC/UPC 0=特殊 |
示例型号： SSW-18-3-2-2-1-1-2
描述： 类型: 1×8, 波长: 1310 nm, 开关: 双级, 封装: 标准, 光纤类型: SMF-28, 光纤长度: 0.25米, 连接器: 无。
如需定制组件，请提供详细要求。
