2025-09-26
在数字经济飞速发展的今天，光通信作为信息传输核心基础设施，正面临带宽需求爆炸式增长的挑战。根据 LightCounting 预测，全球光开关市场规模将从 2023 年的 60 亿美元增长至 2032 年的 124 亿美元，2025-2032 年复合年增长率达 8.4%，数据中心、5G 网络及医疗领域成为主要增长驱动力。在此背景下，传统光开关在速度、功耗与集成度上的瓶颈日益凸显，而光子晶体波导光开关凭借高速（数十 Gbps 传输速率）、低功耗（基于光学原理降低能耗）、超小型化（微纳米量级）的显著优势，成为突破技术壁垒的关键方向。
作为国家高新技术企业，公司依托进口高精度调测设备，在光子晶体器件研发与量产领域具备坚实实力。光子晶体通过周期性排列介电材料（如硅）实现对光子的精准操控，其光子禁带与局域效应可突破传统器件尺寸与速度的固有平衡，为光通信系统效率提升提供核心支撑。
5G光通信网络架构示意图
技术价值核心：光子晶体技术不仅推动光开关向低时延（快于皮秒切换）、高稳定性（比传统硅基波导提升两个数量级）演进，更通过拓扑光子学等方向（如清华大学三维拓扑光子晶体在 1.55μm 波段实现 0.05dB/cm 低损耗传输），为 5G 网络架构、全光数据处理等场景提供抗干扰、高集成的解决方案。
该技术突破将加速流媒体、人工智能训练等高速数据依赖场景的发展，成为光通信产业升级的核心驱动力。
光子晶体波导光开关的技术突破源于“结构-材料-工艺”三维协同创新，其核心在于通过周期性介电结构调控实现光信号的高效操控。结构设计上，采用二维三角晶格异质结架构，通过在光子晶体中引入线缺陷波导构建高传输效率系统，原理类似电子在半导体晶格中的运动特性。基于平面波展开法（PWM）模拟显示，当耦合介质柱折射率从3.4调节至2.8时，耦合长度可缩短至5a（a为晶格常数），在1550 nm通信波长下实现光信号快速切换，器件尺寸仅5.2 μm，较传统波导结构缩小至1/36，为大规模光子集成奠定基础。

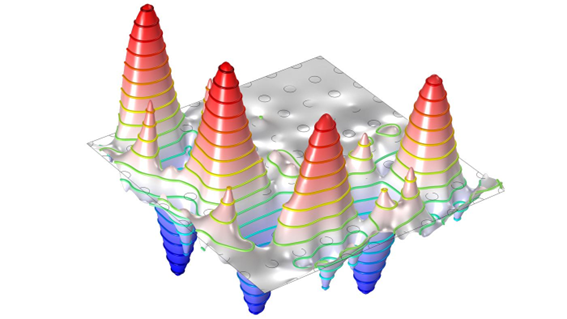

二维三角晶格光子晶体波导结构设计
材料体系方面，硅-空气结构的高折射率对比度（硅折射率3.4，空气1.0）有效限制光场传播，与公司现有MEMS光开关材料技术形成协同效应。通过在硅基衬底上构建周期性介质柱阵列，结合掺杂工艺调节折射率分布，可精准控制光子带隙特性，满足不同波长信号处理需求。工艺层面，采用Raith-150电子束加工系统实现介质柱半径±50 nm的超高精度控制（对应±0.02a的相对精度），确保晶格周期一致性，显著降低传输损耗。
关键技术指标
• 结构：二维三角晶格异质结，耦合长度5a@1550 nm，器件尺寸5.2 μm
• 材料：硅-空气高折射率对比度体系，兼容MEMS工艺
• 工艺：介质柱加工精度±50 nm，电子束直写制备
上述创新使光子晶体波导光开关在保持高传输效率（>95%基模耦合）的同时，实现纳秒级切换速度与微米级器件尺度的结合，为下一代光互联芯片提供核心支撑。
异质结耦合波导技术以“光信号定向操控”为核心，通过构建光子晶体异质结构实现光路径的精准切换。其基本结构为在光子晶体中嵌入两行平行单模线缺陷波导，以耦合介质柱为间距形成耦合区，通过调节部分耦合介质柱的折射率（典型范围3.4→2.8）构建异质结，类似电子学“PN结”的能带调控机制，改变光子晶体的能带结构，从而控制光信号在不同波导间的传输路径。
该技术基于折射率调控与光波定向传输理论，通过平面波展开法计算不同入射光频率下耦合介质柱折射率变化对耦合长度的影响，优化工作参数；利用时域有限差分法动态模拟光信号传输过程：当耦合介质柱折射率为3.4时，光信号沿初始波导定向传输；当折射率降至2.8时，耦合区光场分布重构，实现向另一平行波导的高效切换，完成开关功能。此过程中，异质结构介质柱位置的随机分布对性能影响较小，保障了结构稳定性。
异质结耦合波导光开关在关键指标上显著优于传统技术，具体对比如下表所示：
性能指标 | 光子晶体异质结波导 | MEMS光开关 | |
插入损耗 | <0.8 dB | 1-2 dB | 2-3 dB |
功耗 | <0.3 W | 5-10 W | 10-20 W |
寿命 | 10⁹次 | 10⁸次 | 10⁶次 |
此外，该技术突破了传统光开关的尺寸-速度权衡，在85×85 μm微小尺寸下实现100 ps级切换速度，1550 nm通信波段消光比达19.5 dB。基于非厄米物理的调控机制提升了切换精度，垂直耦合设计减少光路损耗，为光子晶体器件的集成化提供了核心支撑。
异质结耦合波导光开关工作原理示意图
（注：图中标注关键参数：耦合区长度5 μm、折射率调节范围2.8-3.4、线缺陷波导间距2a）
核心创新点：通过动态调控耦合介质柱折射率实现光路径切换，结合非厄米物理机制与垂直耦合结构，在微型化尺寸下同时实现低损耗、高速响应与长寿命，为下一代光通信系统提供关键器件支撑。
传统光开关存在多重技术瓶颈：MEMS光开关依赖微镜机械运动导致磨损失效，机械式开关功耗普遍超过1 W，且面临尺寸-速度正相关矛盾——大型器件虽支持更高数据吞吐量，但能耗、体积和成本同步上升。热光开关受限于加热控温响应速度（毫秒级），液晶光开关则存在插入损耗波动问题，传统定向耦合器开关区域长度通常超过150 μm，难以满足高密度集成需求。
传统技术核心痛点：MEMS微镜机械磨损降低寿命，机械式功耗>1 W，尺寸-速度权衡限制集成度，稳定性较光子晶体技术低两个数量级。
光子晶体波导光开关通过三大创新实现突破：采用VO₂热相变材料实现非易失性状态保持（断电无需功耗维持），温度补偿设计将损耗变化控制在<0.25 dB；85×85 μm的纳米单元尺寸较传统器件缩小36倍，切换速度达万亿分之一秒级，同时三维拓扑结构实现0.05 dB/cm超低传输损耗，直角弯折处透射效率100%。
在智能电网光纤抄表项目中，1×2光子晶体光开关实现年故障率<0.1%的可靠性验证，其硅基集成特性为高密度光子集成电路提供关键支撑，推动光通信产业向高速、低功耗、微型化方向跨越发展。
广西科毅光通信科技有限公司成立于 2009 年，总部位于广西南宁，是一家专注于光通信无源器件研发、生产与服务的国家高新技术企业，在平面波导集成光学（PLC）及微机械（MEMS）技术领域形成“研发-生产-服务”全链条优势，为国内外客户提供 MEMS光开关、机械式光开关等核心器件解决方案。
公司研发团队由 3 名博士领衔，核心成员多具备跨国光通信企业十年以上工作经验，在光波导设计、MEMS工艺及封装测试领域积累深厚技术储备。通过与国际光通讯公司及科研机构合作，累计申请专利 11 项，其中“1X4 保偏磁光开关”“固态光程倍增光纤延迟线装置”等专利技术，实现光开关结构紧凑化与光损耗降低。公司每年将销售额的 15%投入研发，重点布局光子集成与新材料工艺，近期在磁光开关技术上的突破为光子晶体器件调控提供了新路径。
科毅光通信在南宁、桂林设有两大生产基地，总面积超 3000 平米（南宁 2200㎡+桂林 700㎡），配备 200+台进口高精度设备，包括分辨率达 50nm 的电子束光刻系统及国际顶尖测试设备，构建从芯片加工到器件封装的完整生产线。通过 ISO9001 质量管理体系认证，产品符合 Telcordia GR-1221/1209 标准，月产能稳定在 20k 件，机械光开关使用寿命达 10^9 次切换，远超行业平均水平。

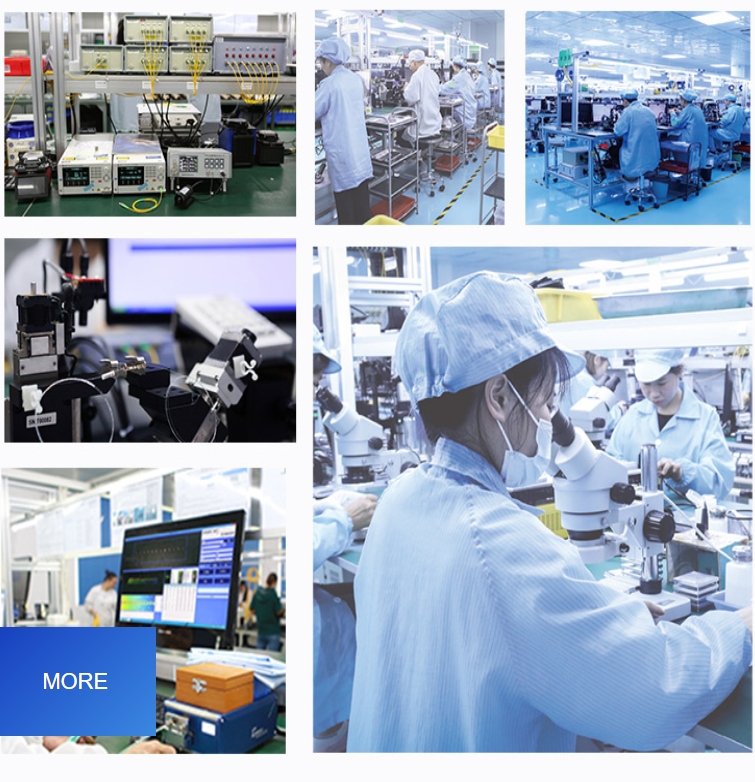

科毅光通信3000平米光开关生产基地
依托柔性生产体系，公司实现 72 小时常规产品交付及 2 周定制样品交付，可根据需求开发 461nm、532nm 等特殊波长光开关，并提供 OEM/ODM 服务。产品已出口至全球 140 多个国家和地区，累计外贸出口额突破 3000 万美元，通过 24 小时服务热线保障客户快速验证需求。
作为光通信无源器件领域的专业供应商，科毅光通信以“技术领先+产能保障+快速响应”的综合优势，持续为全光网络建设提供核心器件支撑。
光子晶体波导光开关凭借高速切换、低能耗及定制化特性，已在通信、数据中心、新兴技术等多领域实现深度适配，其市场规模伴随数字化转型持续扩张。
在 5G 通信领域，该技术通过优化前传网络架构提升灵活性。科毅光通信的 1×4 光开关模块已在某省移动前传网络 OADM 节点部署，切换速度达 5 ms，支持光信号动态路由与网络自愈，满足 5G 基站高密度部署下的灵活配置需求。此外，类似技术还应用于智能电网，如科毅 1×2 光开关支持 PLC 光载波通信，已试点用于智能电表光纤抄表与远程控制。
数据中心场景中，光子晶体光开关以“碳中和设计”实现绿色适配。其单台碳足迹低至 0.6 kgCO₂e，可优化光互联架构并降低能耗，契合全球数据中心低碳转型趋势。
光子晶体光开关在数据中心光互联中的应用
新兴领域展现出强劲定制化潜力。在自动驾驶领域的 1×16 磁光开关支持多通道快速切换，满足激光雷达对环境感知的高实时性要求；在工业与消费场景，1×4 光开关通过 MIDI 协议实现音乐演出光纤灯光控制，动态光影效果与节奏精准同步。
市场层面，全球光学开关市场 2023 年规模达 60 亿美元，预计 2032 年增至 124 亿美元，2025 - 2032 年复合年增长率 8.4%，主要受数据中心、5G 及医疗需求驱动。成本优势进一步加速渗透，如科毅 2×2 Bypass 光开关批量采购（≥1000 台）单价可低至 350 元/台，规模化应用潜力显著。
核心市场数据
• 2023 年全球光学开关市场规模：60 亿美元
• 2032 年预测规模：124 亿美元（CAGR 8.4%）
• 典型产品规模化成本：350 元/台（2×2 Bypass 光开关，≥1000 台采购）
现有突破方面，碳中和设计已取得显著进展，涵盖绿电生产（100% 光伏）、材料回收（95% 可回收）及节能运行（功耗<0.3 W），科毅光开关碳足迹达 0.6 kgCO₂e/台，较行业水平降低 50%。
当前待解难题突出表现在四方面：一是高密度集成瓶颈，128 通道以上集成时串扰仍>25 dB；二是制造精度要求严苛，硅层与 InGaAsP 层纳米级对齐误差易致器件失效，工艺复杂度推高成本；三是稳定性不足，机械振动、热漂移及部分器件需 40 K 低温（如 JQI 开关）制约实用化；四是动态调控难题，拓扑态宽带动态调控及非线性体系中拓扑保护特性维持尚未突破。
未来布局将聚焦三大方向：以拓扑光子晶体解决抗干扰问题，结合 AI 逆向设计（如遗传算法优化耦合器）提升性能；依托每年 15% 销售额研发投入，推进“光子晶体+磁光效应”复合技术路线，呼应磁光开关专利布局；同步探索二维材料应用、非厄米物理调控及 AI 设计平台，实现集成化、智能化与低功耗目标，推动技术从实验室走向商用。
光子晶体技术通过结构设计创新（二维/三维光子晶体、拓扑结构）、材料突破（液晶、石墨烯）及性能提升，实现超小型化（85×85 μm级）、低功耗（飞焦耳级）、高可靠（长寿命、高稳定性）三大核心突破，突破传统器件瓶颈，引领光通信产业向高速化、集成化、低能耗升级，支撑5G、物联网、量子计算等领域需求。广西科毅光通信作为国家高新技术企业，凭借20余年研发经验（MEMS、机械式光开关技术积累）、规模化生产能力（月产能20k）及定制服务体系，肩负前沿技术产业化使命，推动光子晶体器件落地应用。未来，科毅将持续以“研发+生产+服务”综合优势，助力中国光通信产业从“跟跑”迈向“领跑”，提升国际竞争力。
选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
