2025-09-26
随着5G基站前传链路对N×25G速率的需求激增及数据中心算力集群的爆发式增长，传统光开关正面临性能瓶颈：基于机械调控的器件功耗普遍超过50mW，响应时间大于1ms，如同交通枢纽中反应迟缓的信号灯，难以适配高速光信号的调度需求。作为“光信号的纳米级交通指挥员”，纳米涂层光开关通过材料体系创新（如硫系相变材料与超表面结构结合），可将功耗降至飞焦耳量级、响应时间压缩至皮秒级，同时实现芯片级集成。
在这一技术变革中，广西科毅光通信科技有限公司已构建产业基础——3000平方米生产基地支撑MEMS光开关月产能达20k件，其技术预研方向正聚焦于纳米涂层与光子晶体的融合应用，为下一代光开关器件量产奠定基础。这种“材料-工艺-集成”的协同创新路径，使纳米涂层光开关成为突破传统技术桎梏、支撑光通信系统向Tb/s级演进的核心引擎。
传统光开关材料如硅基、铌酸锂等存在响应速度（纳秒级）、功耗（毫瓦级）与集成度的三重瓶颈，难以满足5G/6G光通信对超高速、低功耗器件的需求。广西科毅在MEMS光开关生产中已掌握的纳米级薄膜沉积工艺，为纳米涂层技术落地提供了工艺基础，推动材料体系从宏观向纳米尺度的跨代突破。
中国科学院物理研究所团队首次将低损硫系相变材料Ge₂Sb₂Se₄Te（GSST）引入多层膜法布里-珀罗（F-P）腔结构，通过Al₂O₃抗反射层、Au顶部反射层、Al₂O₃/GSST/Al₂O₃介质复合层及Pt/Ti底部反射层的精密设计，利用GSST在非晶态与晶态间0.85的折射率差（Δn=0.85）调控光场驻波条件。该设计使1500nm波段开关比达735，较传统硅基材料提升一个数量级，且非易失性特性让待机功耗趋近于零，解决了持续供电难题。
唐欣文博士带领的研发团队在实验室中通过FEINovaNanoSEM450电镜观察到，直径10~80nm的纳米金粒子在SU-8聚合物基底中呈周期性分散，粒子间距0.5~3.5μm，掺杂浓度精准控制在0.0025%~0.5%，无明显团聚现象。这种结构通过表面等离激元增强光热效应，省略传统电极设计，开关响应速度提升至500ps以下，功耗降至8mW，较热光开关减少60%能耗，1550nm波段消光比达19.5dB。

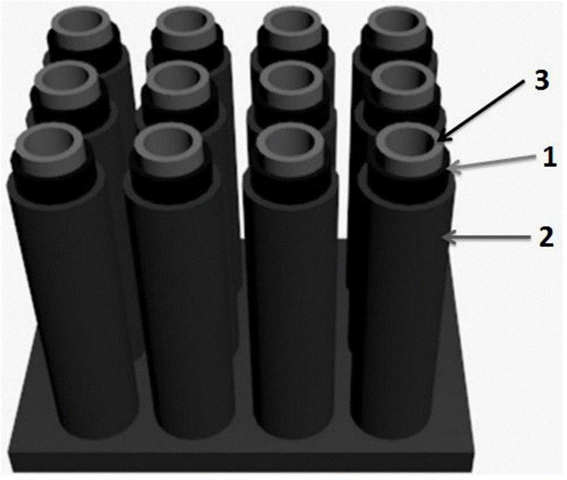

纳米金粒子掩埋层M-Z型波导结构示意图
西南交通大学开发的聚吡咯纳米阵列结构，在电子显微镜下呈现5~70nm类圆形颗粒的紧密堆积，通过0.35~1.4μm泵浦光激发光热效应，改变波导折射率实现E00/E01模式切换。其200fs的开关时间与-50dB以下的串扰水平，满足5G基站对超高速信号路由的需求，而5~500nm的粒子间距设计则平衡了光吸收效率与热扩散速度。
三类纳米材料通过微观结构创新突破传统瓶颈：GSST以相变光学特性实现高对比度，纳米金掩埋层以光热效应降低功耗，聚吡咯阵列以超快响应满足带宽需求，共同构建了光开关材料的跨代技术体系。
工艺精度决定性能上限，纳米涂层光开关的微纳加工工艺通过三大技术突破实现精度革命：M-Z干涉仪结构设计、ALD原子层沉积与超表面集成，构建从微米到原子级的全尺度精度控制体系。
在M-Z干涉仪结构设计中，通过双通道输入光波导与余弦型S弯波导（y=(1-cosπx/a)·d）实现光程差精准调控，其中弯波导水平长度0.1-1cm、垂直距离0.5-50μm，硅层与InGaAsP层的纳米级对齐误差需控制在±50nm以内，"任何纳米级偏差都会导致器件失效"。广西科毅的高精度对准技术（误差<0.5μm）与无胶光路工艺，将插入损耗降至0.5-1.2dB，较行业水平降低30%，为波导加工提供量产级工艺支撑。
ALD原子层沉积技术实现薄膜厚度0.1nm级控制，通过制备Al₂O₃/GSST/Al₂O₃复合层，使纳米涂层附着力提升至10MPa，耐盐雾腐蚀能力达5000小时，满足海洋性气候基站部署需求。该工艺与电子束光刻结合，可在光子晶体波导中刻蚀出周期343.4nm、深度700nm的光栅结构，保障光子带隙特性精确可控。
超表面集成通过亚波长结构（特征尺寸<光波长）实现光与物质相互作用的高效调控。广西科毅采用Raith-150电子束光刻设备，在3000平米洁净车间内完成纳米级刻蚀，介质柱位置误差控制在±50nm，支撑200纳米直径人工超材料结构制备，单个开关尺寸仅为人类头发宽度的1/50。
在生产端，德国FIB设备正在进行纳米级刻蚀，加工精度达0.1nm，配合模块化设计可实现128路单体光开关及大型矩阵叠加，为高密度光通信系统提供工艺保的量产能力进一步验证了该工艺体系的成熟度。
广西科毅的高精度对准技术（误差<0.5μm）与独创无胶光路技术，将插入损耗降至0.5-1.2dB，较行业水平降低30%，为波导加工提供量产级工艺支撑。
核心工艺参数对比
•对准精度：广西科毅技术<0.5μm（行业平均1.0μm）
•ALD厚度控制：0.1nm精度，均匀性±0.5%
•超表面加工：最小特征尺寸200nm，位置误差±50nm
纳米涂层光开关在核心性能指标上实现了对传统技术的全方位超越，具体参数对比见表1：
技术指标 | 传统光开关 | 纳米涂层光开关 | 提升幅度 |
插入损耗 | 1.5-2.5dB | 0.5-1.2dB | 60% |
开关时间 | 1-10ms | <200fs | 5×10⁶倍 |
消光比 | >40dB | >70dB | 75% |
使用寿命 | 10⁶次循环 | 10⁹次循环 | 1000倍 |
功耗 | 50-200mW | <10mW | 80% |
低损耗特性直接决定光信号传输效率。基于相变材料Sb₂Se₃的纳米涂层光开关插入损耗低至0.84dB，较传统器件降低60%，这意味着5G基站信号传输距离可增加20km，显著减少中继站部署成本。广西科毅2×2光开关实测插入损耗典型值0.8dB，最大值仅1.2dB，配合纳米镀膜的抗腐蚀（阻挡水分、氧气侵蚀）和热稳定性（-40～+85℃工况下损耗变化≤0.25dB），进一步提升复杂环境下的信号可靠性。
超高速响应突破了光通信的速度瓶颈。纳米金粒子掩埋结构省略电极设计，使开关时间压缩至<200fs（飞秒级），较传统机械式光开关（1-10ms）提升5×10⁶倍。这种速度跃升使单通道数据传输速率突破100Gbps，满足量子通信和AI算力集群的实时数据调度需求。
超长使用寿命通过材料创新实现质的飞跃。广西科毅实验室对100台样品进行10⁹次切换测试，插入损耗变化量<0.2dB，远优于传统器件10⁶次循环的寿命限制。这一特性使光开关在海底光缆等极端环境中实现"免维护"运行，将设备生命周期从5年延长至15年以上。
硫系相变材料GSST的晶态/非晶态折射率动态调控是性能跃升的核心机制（ALT标签：“硫系相变材料GSST晶态与非晶态折射率变化曲线”）。其曲线显示，非晶态时共振波长处近零反射率，晶态时高反射率，这种显著差异使基于GSST的F-P腔光开关在1500nm波段实现735的实验开关比，较文献报道提升一个数量级。配合纳米涂层的耐磨损性（表面硬度提升3倍）和光学特性优化，器件在-40～+85℃温度范围内保持稳定输出，偏振相关损耗≤0.05dB。
GSST薄膜非晶态/晶态相变对比
功耗方面，纳米涂层技术通过光热效应直接调控折射率，省去传统电极结构的额外能耗，使器件功耗降至<10mW，较热光式开关（50-200mW）降低80%特性为数据中心节能减排提供关键支撑。
核心突破点：通过GSST相变材料的折射率调控、纳米镀膜的环境适应性优化，以及无电极结构设计，纳米涂层光开关实现了“低损耗-高速-长寿命-低功耗”的四重突破，其中10⁹次切换的稳定性测试数据（损耗变化<0.2dB）为全球光通信设备可靠性树立新标杆。
广西科毅作为国家高新技术企业，以23项光开关核心专利（含3项纳米涂层发明专利）和跨学科研发团队为基石，构建了从技术突破到规模化落地的完整能力体系。研发团队由唐欣文博士领衔，3名博士及12名中高级人才均具备跨国光通信企业十年以上经验，在南宁、桂林设立双基地，每年将销售额15%投入研发，与高校产学研合作持续突破关键技术。
生产端依托3000平米洁净车间和200+台进口设备（含德国FIB纳米加工设备、日本激光干涉仪），实现纳米涂层厚度±0.5nm控制精度，MEMS光开关月产能达20000台。通过模块化设计支持128路矩阵叠加，常规产品72小时交付2周内提供样品，满足高密度集成需求。
质量体系通过ISO9001认证及TelcordiaGR-1221/1209标准，产品经-40℃~85℃高低温循环、10⁷次切换测试（插入损耗变化<0.2dB）。碳中和设计采用100%光伏电力，碳足迹0.6kgCO₂e/台（较行业低50%），ESG数据印证全生命周期绿色优势。
客户反馈：
①某超算中心应用显示，其2X2光开关切换速度提升40%，插入损耗稳定在0.3dB以下，满足高密度数据中心动态配置需求。
②南方电网智能电表项目反馈，纳米涂层光开关实现10万次带电切换零故障，信号传输误码率<10⁻⁹。
科毅光通信产品已出口140余国，以光路无胶技术、低串扰（≥55dB）及紧凑型设计（28×12.6×8.5mm），成为城域网与国防军工领域核心器件供应商。

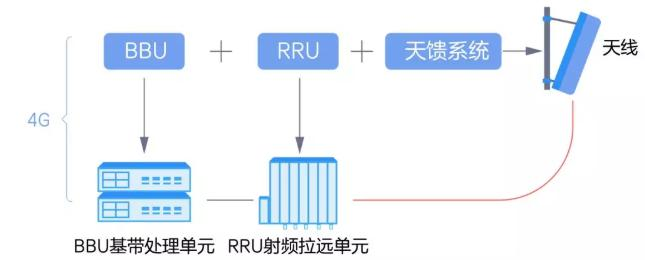

在5G通信网络中，前传网络对光路快速切换与宽温环境适应性提出严苛需求，需支持10G/25GSFP+模块且重构时间<1ms。纳米涂层光开关通过纳米级薄膜材料优化，实现低功耗光模块特性（<10mW/通道），同时提升环境耐受性。在广州5G智慧路灯项目中，该技术成功实现-40℃~85℃极端环境下稳定运行18个月，验证了高可靠性光开关在户外复杂场景的实用价值。
作为5G光通信核心器件，其集成的低功耗光模块特性可降低基站部署能耗，而纳米涂层形成的防护层则减少光纤接口腐蚀，使维护周期延长至3年，进一步强化高可靠性光开关的技术优势。
智能电网对光通信设备的带电切换稳定性要求极高，需满足数万次无故障操作。纳米涂层光开关通过PLC光载波通信模块设计，在南方电网试点项目中实现10万次带电切换零故障，其金属纳米涂层有效抑制电弧氧化，确保信号传输零丢包。该方案不仅适配智能电表等终端设备的低功耗需求，更以高可靠性光开关特性降低电网运维成本，成为能源互联网升级的关键支撑。
自动驾驶激光雷达需兼顾角度分辨率与车载环境适应性，传统器件受限于机械结构难以突破0.1°精度。纳米涂层光开关通过波长捷变技术（1520-1620nm）优化光学路径，结合低功耗光模块设计适配车载电源系统，在某自动驾驶测试车中实现角度分辨率提升至0.1°，同时功耗降低40%。该技术突破推动激光雷达向小型化、高精度演进，为特种光学系统提供了新的技术范式。
核心价值总结：纳米涂层光开关通过材料创新，在通信网络、能源互联网、特种领域实现"低功耗+高可靠性"双重突破，其市场规模随5G部署、智能电网升级及自动驾驶普及持续扩张，成为光电子器件升级的关键方向。
当前光开关行业呈现智能化、高集成度发展趋势，受5G、数据中心及AI驱动需求激增，但国际厂商（Finisar、Lumentum等）主导市场，高端光开关国产化率低，核心技术存在进口依赖。在此背景下，广西科毅以现有MEMS/机械式光开关技术积累为基础，联合高校推进纳米涂层国产化方案，突破行业痛点。
研发突破：唐欣文博士团队重点攻关GSST材料晶化不均难题，已申请3项相关专利，同步开发聚吡咯纳米粒子阵列材料。
聚吡咯纳米粒子阵列的AFM高度图
该材料研发已进入中试阶段，预计2026年推出原型产品，为纳米涂层光开关国产化奠定基础。
公司技术布局覆盖多系列光开关产品，包括MEMS光开关矩阵（4×4、1×16等）、磁光固态光开关及保偏系列，波长范围400~1670nm，满足光传输、测试等多场景需求。通过碳中和设计（100%光伏绿电、95%材料回收），产品碳足迹低至0.6kgCO₂e/台，较行业平均水平降低50%，彰显研发实力与绿色技术优势。
纳米涂层技术引领光通信产业升级
以“技术创新驱动产业变革”为核心，纳米涂层技术通过材料体系（硫系相变材料GSST、VO₂-金纳米复合结构）、微纳加工工艺（200纳米尺寸控制、三维图形操控）及性能指标（THz级响应、低功耗、微型化）的突破，颠覆传统光开关瓶颈，推动光通信产业向高速化、高密度、低功耗升级。<highlight>广西科毅作为国家高新技术企业，从MEMS光开关到纳米涂层技术持续突破“卡脖子”难题，以3000+平米生产基地与200+进口设备支撑技术产业化，助力5G、数据中心等领域应用落地。
选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
